Praesideo 4.0

ru | 199

Bosch Security Systems B.V.

IUI-PRAESIDEO_4.0 | V1.0 | 2013.01

Инструкции по установке и эксплуатации.

10.3.5.3Канал резервного усилителя
Канал резервного усилителя может быть доступен как
резервный канал для всех каналов всех базовых усили-
телей. Единственным ограничением является то, что все
базовые усилители должны быть присоединены к одно-
му и тому же многоканальному интерфейсу. Соедине-
ние от резервного канала усилителя может быть
осуществлено как шлейф ко всем каналам базовых уси-
лителей.
Примите меры, чтобы номинальная мощность резервно-
го канала усилителя была одинаковой или большей, чем
номинальная мощность основных каналов.
Резервные и основные каналы усилителя могут быть
частью одного и того же усилителя. Используйте резер-
вный источник электропитания, чтобы источник пита-
ния не был единственной причиной неисправности.
Плата контроля, соединенная с последним разъемом
Spare In, обеспечивает контроль резервного канала.
При отказе канала 2, показанного на рисунок 10.11,
резервный канал становится активным и поддерживает
все установки канала 2. Если также произойдет отказ
канала 1, показанного на рисунок 10.11, резервный
канал не будет поддерживать канал 1, а продолжит под-
держивать канал 2.

Чтобы соединить резервный канал с каналами базового
усилителя, делайте следующее:
1 Подключите + A Lsp Out резервного канала

усилителя к + Spare In канала N базового усилителя.

2 Подключите - A Lsp Out резервного канала усилите-

ля к - Spare In канала N базового усилителя.

3 Выполните проходное соединение ко всем каналам

базовых усилителей, для которых необходимо обес-
печить резервирование с помощью резервного кана-
ла.

4 Опционально: соедините плату контроля с послед-

ним каналом разъема Spare In.

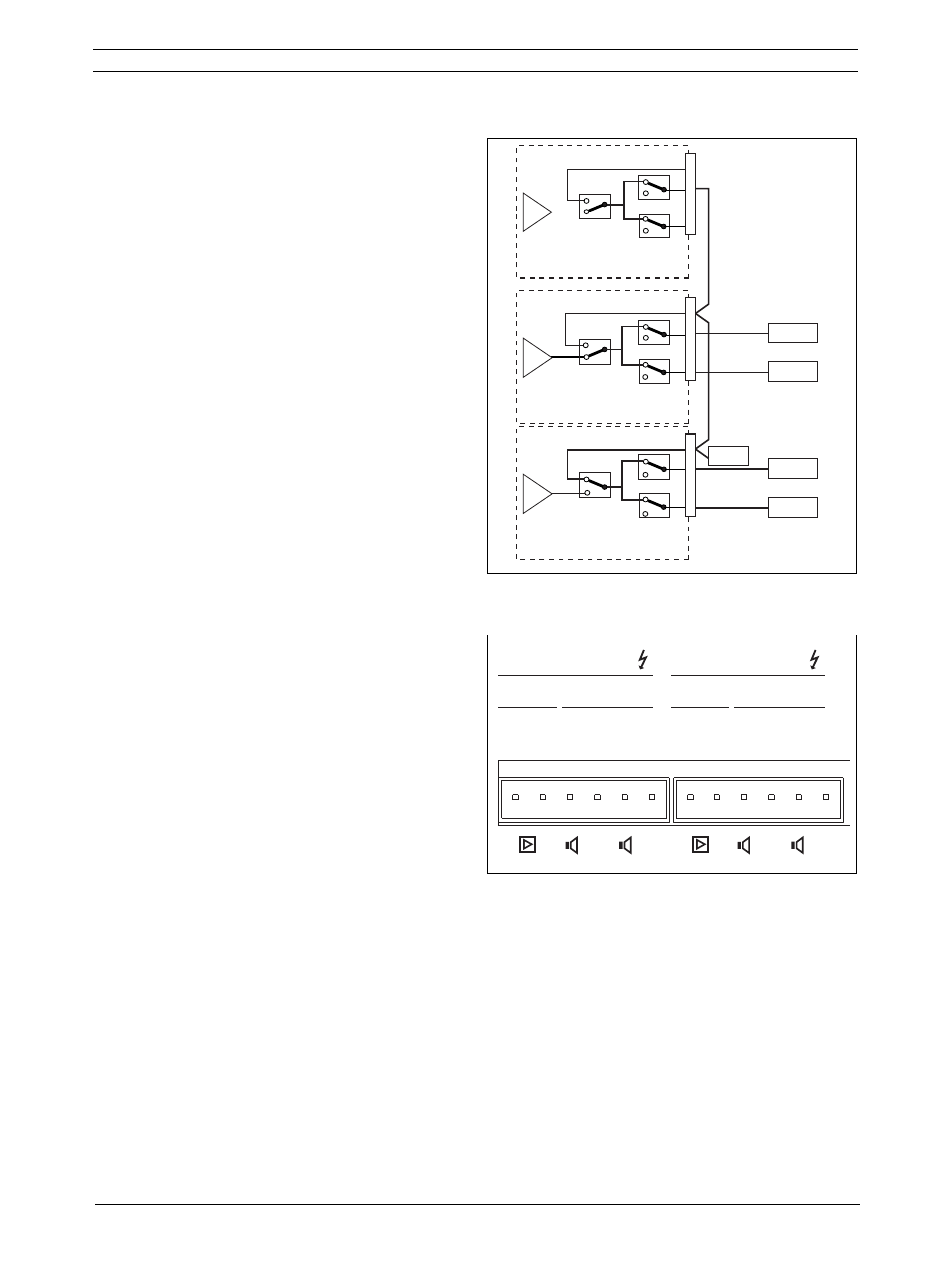

рисунок 10.11: Соединения резервного
усилителя и громкоговорителя

рисунок 10.12: Выходы базового усилителя и
входы резервного канала

Spare input

A

B

Channel 16

Spare input

Channel 1

Channel 2

Signal from active spare

EOL 2A

EOL S

EOL 2B

EOL 1B

EOL 1A

Active spare channel

Channel 1

Spare input

Channel 2

A

B

A

B

A

B

A

B

+ –

+ –

+ –

+ –

+ –

+ –

Spare In

Lsp Out

Spare In

Lsp Out

1

2
