К разъему управляющих входов / выходов могут быть
подсоединены:
• Нажимная переговорная кнопка (PTT). Схема
соединений приведена на рисунок 21.8. В цепь
должно быть установлено два резистора, т.к. контакт
всегда проверяется программным обеспечением
системы.
• Лампа или светодиод с внутренним питанием. Схема
соединений приведена на рисунок 21.9.
• Лампа или светодиод с внешним питанием. Схема
соединений приведена на рисунок 21.10.
• Реле с внешним питанием. Схема соединений
приведена на рисунок 21.11.

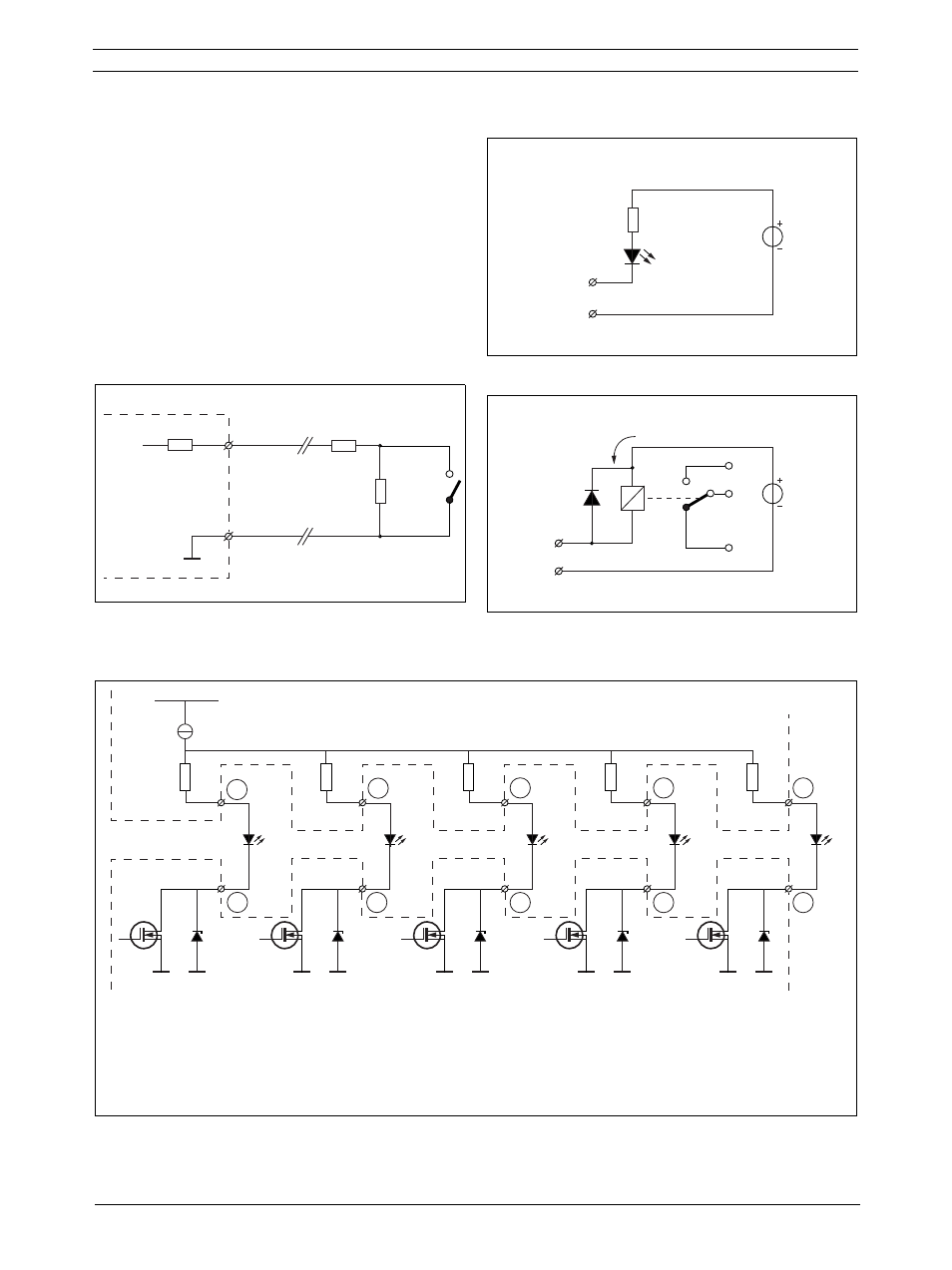

рисунок 21.8: Нажимная переговорная кнопка
(PTT).
рисунок 21.9: Светодиод с внешним с питанием
GND
5V
PTT Input
Contact
10 k
Ω
10 k
Ω
10 k
Ω
+5V, 30 mA
62V
62V
R
3
4
6
8
7
10
9
12
11
5
PI
FI
CI
SPI
SEI
R
62V
R
62V
R
62V
R
PI
FI
CI
SPI
SEI
= Power Indicator
= Fault Indicator
= Call Indicator
= System Priority Indicator
= System Emergency Indicator
R = 330
Ω
рисунок 21.10: Светодиод с внешним с питанием
рисунок 21.11: Реле с внешним питанием
Max. 56V
Output X, IN
R
GND
I < 100 mA
Max. 56V
I < 100 mA
Output X, IN
GND
