Praesideo 4.0
ru | 200
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
10.3.6 Подключение локального
аудиовхода
Базовые усилители имеют локальный аудиовход на
канал для локального источника сигнала. Данный вход
имеет низкий приоритет и контролируется многока-
нальным интерфейсом. Локальный входной сигнал
подавляется любым сигналом от системы Praesideo к
данному каналу (зоне).
На PRS-1B500 и PRS-2B250, локальный аудиовход
может быть установлен на наличие балансировки или
стереобалансировки. Данная функция недоступна для
PRS-4B125 и PRS-8B060. Данный вход имеет чувстви-
тельность линейного уровня, контролируемую предва-
рительно установленной чувствительностью над
разъемом. Подробная информация о разъеме локально-
го аудиовхода и предустановках приведена на рисунок
10.5.
10.3.6.1Балансные входы
Установки перемычки установлены как балансирован-
ные по умолчанию. Соединения описаны в таблица
10.4, а расположение перемычек показано на рисунок
10.13.
10.3.6.2Стереофонический небалансный вход
На PRS-1B500 и PRS-2B250 существует возможность
изменения балансного (симметричного) входа небалан-
сным (несимметричным) смешанным стереовходом,
например, для CD проигрывателя. Подключите правый
и левый каналы в соответствии с таблица 10.4. Оба
канала добавляются вместе в моносигнал. Установки
перемычек показаны на рисунок 10.14. Используйте
пинцет для изменения установок перемычек, т.к. они
являются труднодоступными.
10.3.6.3Регулировка чувствительности
Используйте расположенный в углублении регулятор
чувствительности для настройки входного сигнала от
локального аудиоустройства.
Для регулировки потенциометра используйте малень-
кую отвертку.
10.3.7 Подключение резервного
электропитания
Подключите резервный источник питания к разъему
резервного электропитания на задней панели базового
усилителя. См. рисунок 10.15.
таблица 10.4: Сведения о разъеме аудиовхода
Гнездо
Баланс-
ный
Небалансный
+
+ Сигнал
Правый
0
Заземле-
ние
Заземление
-
- Сигнал
Левый
Примечание
Длина проводки к аудиовходам должна
составлять не более 3 м.

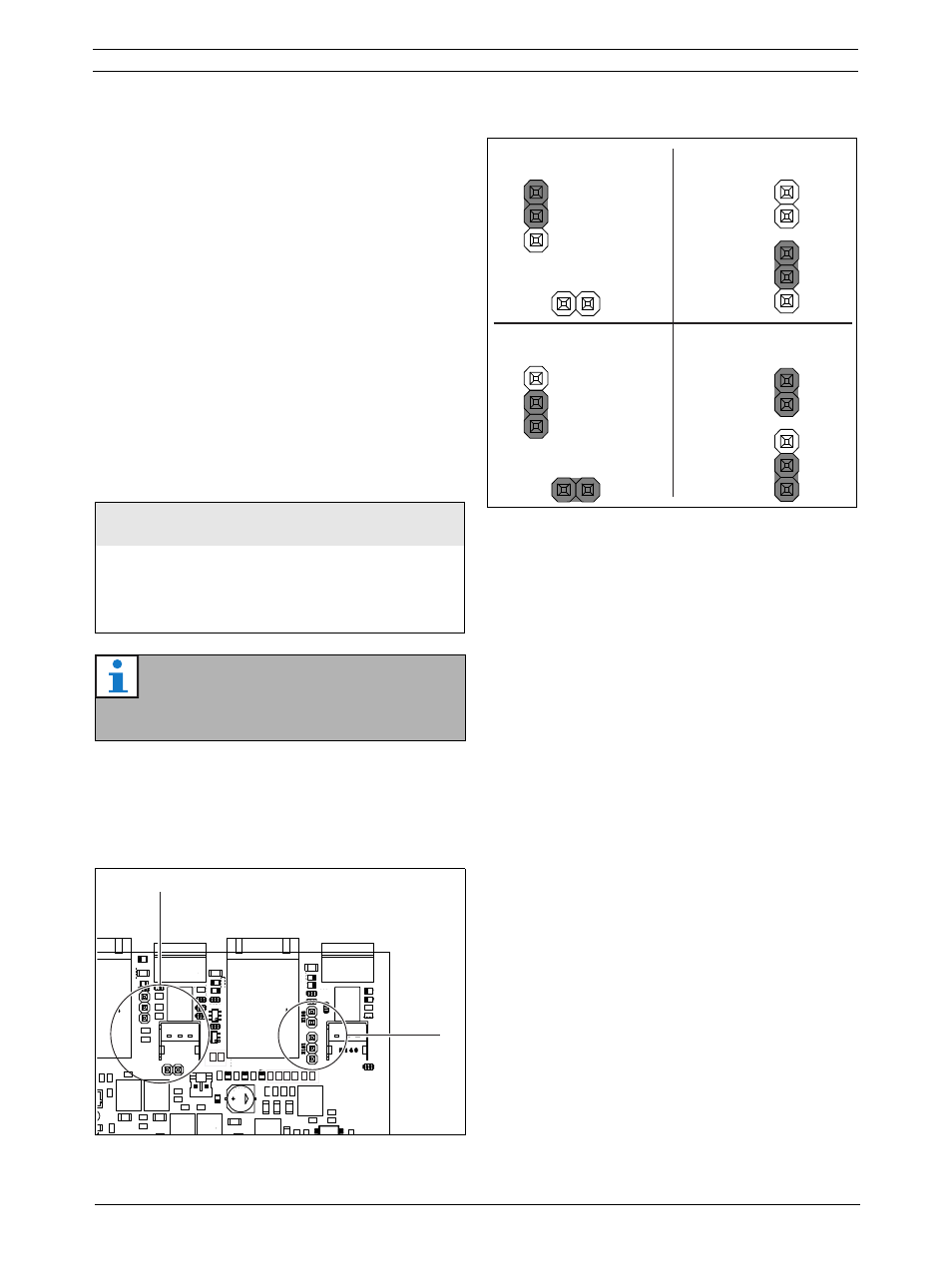

рисунок 10.13: Местоположение перемычки
1
2
1
2
рисунок 10.14: Установка перемычек
Channel 1
Unbalanced input
Channel 2
Balanced input
Channel 2
Unbalanced input
Channel 1
Balanced input
