Praesideo 4.0

ru | 216

Bosch Security Systems B.V.

IUI-PRAESIDEO_4.0 | V1.0 | 2013.01

Инструкции по установке и эксплуатации.

12.2 Элементы управления,

разъемы и индикаторы

12.2.1 Плата управления контролем

На плате управления LBB4440/00 (см. рисунок 12.1)
расположены следующие элементы:
X1 Разъем – Предназначен для электрического соедине-

ния платы управления контролем с выходной платой
канала усилителя.

12.2.2 Плата контроля

громкоговорителя

На плате управления громкоговорителем LBB4441/00
(см. рисунок 12.2) расположены следующие элементы:
X10 Гибкие выводы – Два гибких вывода (30 см) с теп-

лостойкой изоляцией для установки платы конт-
роля громкоговорителя в громкоговорителе (см.
раздел 12.3.2).

X11Ножевые соединители – Два ножевых соединителя

для установки платы контроля громкоговорителя
в громкоговорителе (см. раздел 12.3.2).

S700 Селектор адреса – Селектор адреса для установки

адреса платы контроля громкоговорителя (см.
раздел 12.4).

S701Селектор адреса – Селектор адреса для установки

адреса платы контроля громкоговорителя (см.
раздел 12.4).

C540Конденсатор - Конденсатор для заводских регули-

ровок. Не дотрагивайтесь до данного конденсато-
ра.

R441 Резистор - Резистор для заводских регулировок.

Не дотрагивайтесь до данного резистора.

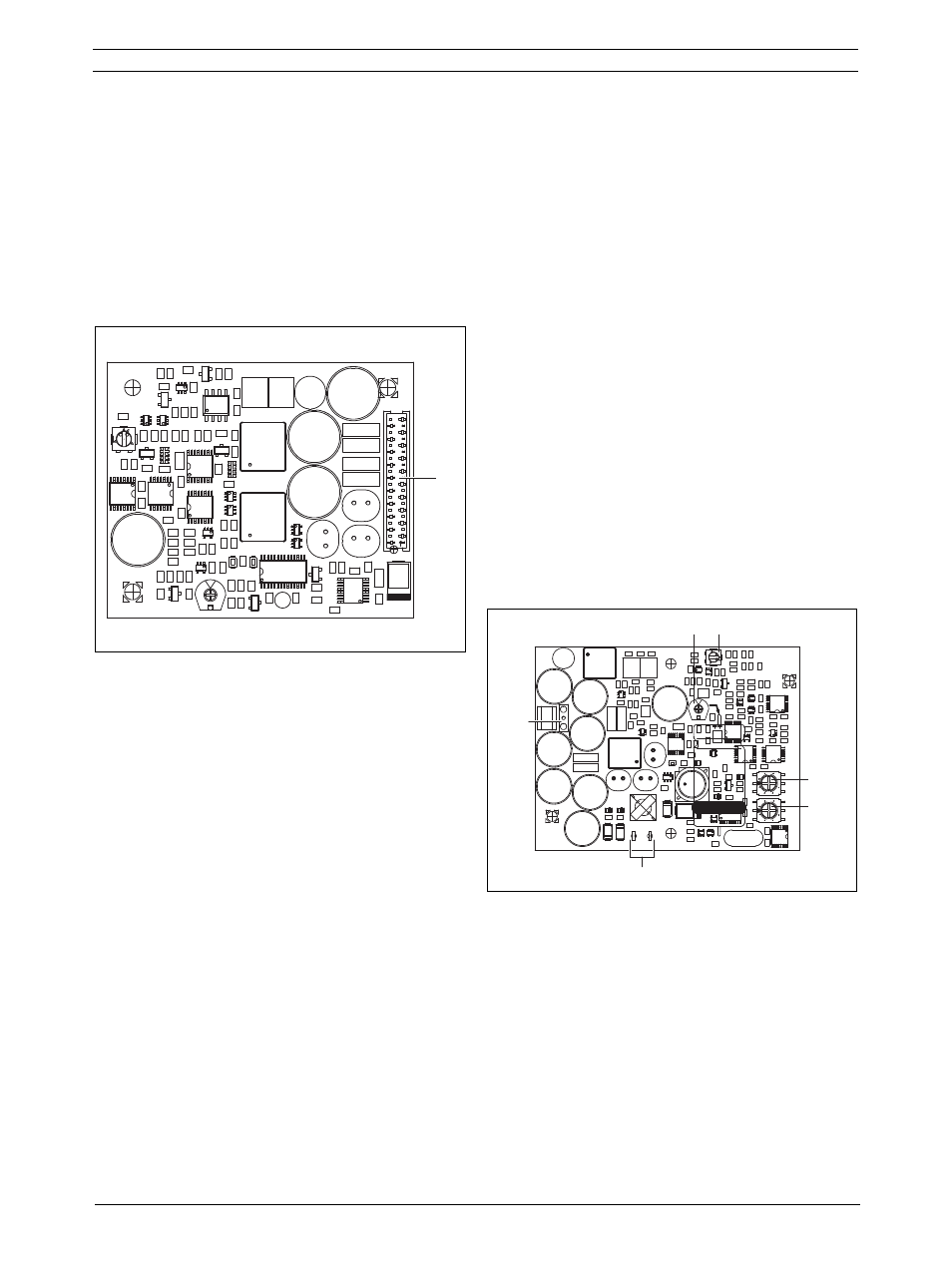

рисунок 12.1: Вид со стороны монтажа LBB4440/
00

-

X600

X1

рисунок 12.2: Вид со стороны монтажа LBB4441/
00

S701

S700

C540 R441

8

8

2

E

2

E

6

4

C

A

6

4

A

C

-

X11

X10
