30 Соедините переднюю часть корпуса и собранные
вместе монтажный блок и заднюю часть корпуса (см.
рисунок 29.35).
31 Вставьте винт с внутренней звездочкой в переднюю
часть корпуса (см. рисунок 29.36).
32 Затяните винт с внутренней звездочкой отверткой
Torx (инструмент 7, см. рисунок 29.37)
33 Наденьте пылезащитный колпачок на разъем, чтобы
защитить пластмассовое оптоволокно (см. рисунок
29.38).

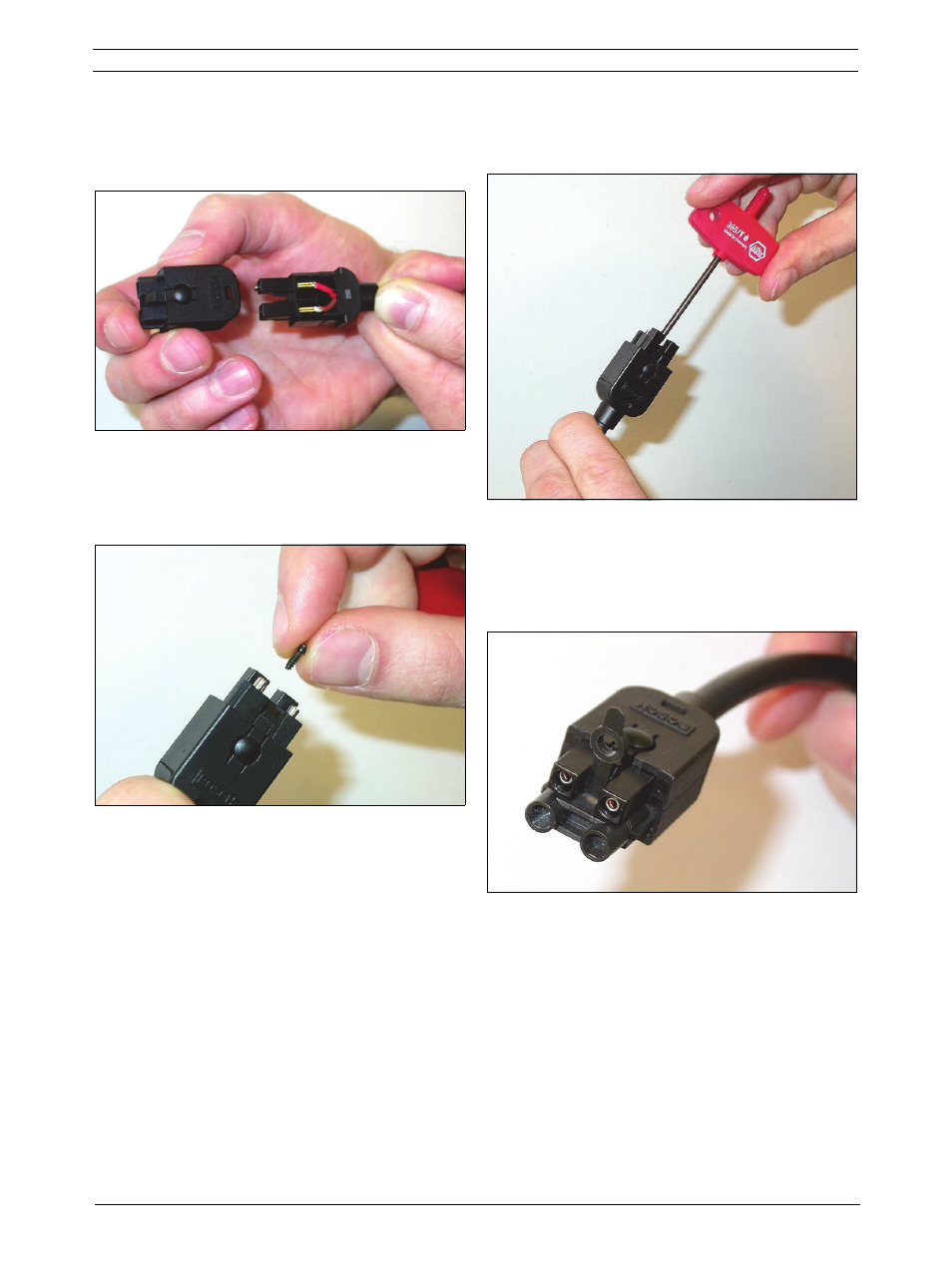

рисунок 29.35: Установка передней части корпу-
са
рисунок 29.36: Вставка винта с внутренней
звездочкой (Torx)
рисунок 29.37: Затягивание винта с внутренней
звездочкой
рисунок 29.38: Пылезащитный колпачок на разъ-
еме
