Praesideo 4.0 ru | 183
Bosch Security Systems B.V. IUI-PRAESIDEO_4.0 | V1.0 | 2013.01 Инструкции по установке и эксплуатации.
9 PRS-16MCI
Многоканальный
интерфейс
9.1 Введение
Многоканальный интерфейс PRS-16MCI - это интер-
фейс между каналами базового усилителя и системой
Praesideo.
Он может присоединять до 14 каналов усилителя к сис-
теме Praesideo и 2 резервных канала, обеспечивая 32
дополнительных входа управляющего сигнала и
16 выходов управляющего сигнала.
Многоканальный интерфейс предлагает контроль при-
соединенных каналов усилителя.
Он может использоваться с соединениями к базовому
усилителю. Затем многоканальный интерфейс передает
сети Praesideo 32 дополнительных входа управляющего
сигнала и 16 дополнительных выходов управляющего
сигнала.

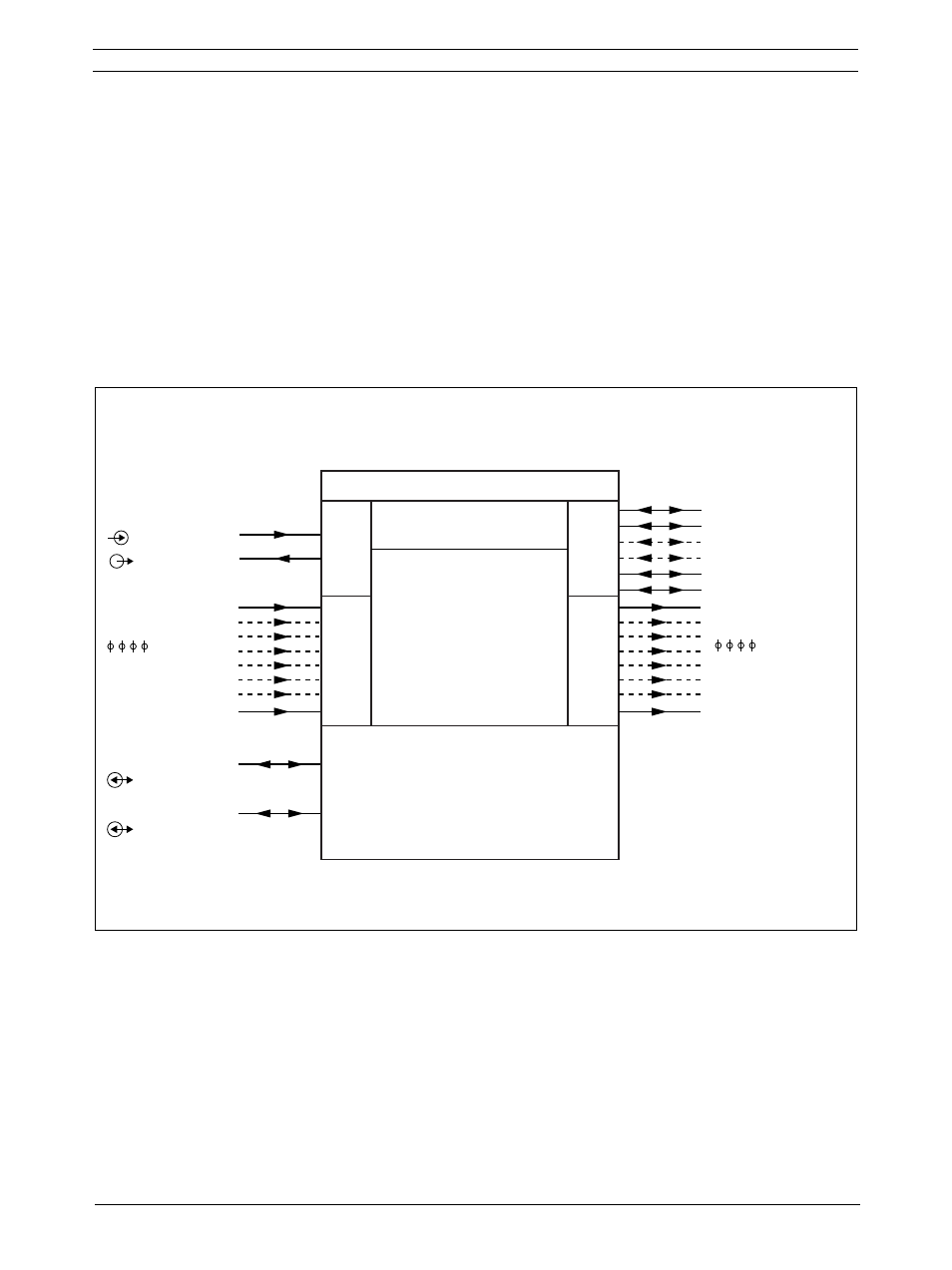

рисунок 9.1: Блок-схема многоканального интерфейса
Fail
safe
D/A
Network
Processor
+
DSP
Bypass Audio Input
+ Loopthrough
Control Inputs (32)
POF
POF
Control Outputs (16)
Network
Redundancy
Switching
I O
LED Indicators
Audio Outputs
+ Control
+Supervision (16)
Supervision
