Praesideo 4.0 ru | 305
Bosch Security Systems B.V. IUI-PRAESIDEO_4.0 | V1.0 | 2013.01 Инструкции по установке и эксплуатации.
29.3 Компоненты разъема
Каждый разъем для оптической сети (LBB4417/00)
состоит из 10 компонентов (см. рисунок 29.3 и рисунок
29.4).

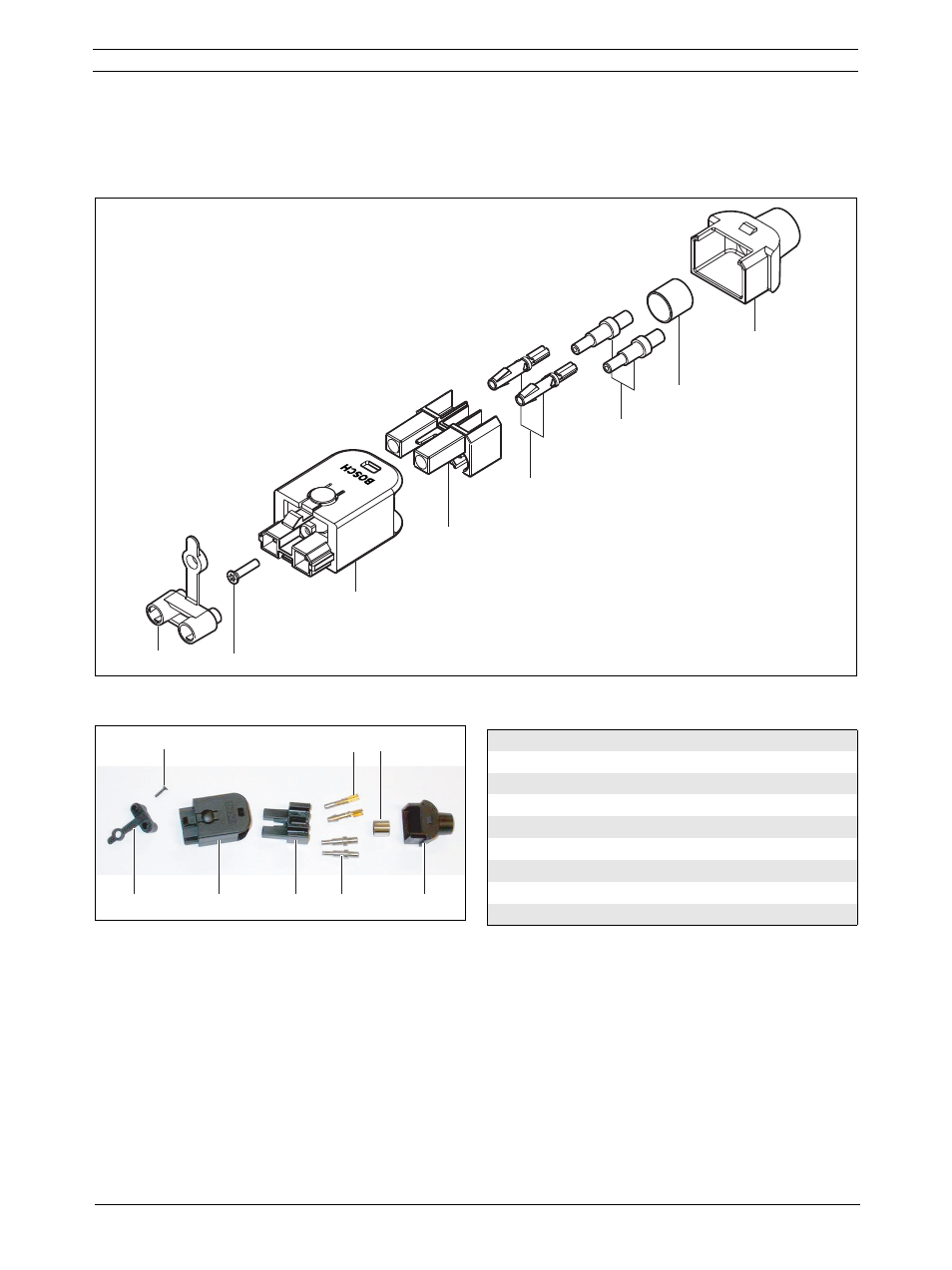

рисунок 29.3: Чертеж разборного разъема
1 2
3
4
5
7
8
6
рисунок 29.4: Компоненты разъема
2 7 5
1 3 4 6 8
таблица 29.2: Компоненты разъема
Нет
Описание
1 Пылезащитный колпачок
2 Винт с внутренней звездочкой (Torx)
3 Передняя часть корпуса
4 Монтажный блок
5 Контакты гнезда
6 Металлические наконечники
7 Обжимная втулка
8 Задняя часть корпуса
