11.3.2 Плата Supervision-slave
Для правильной работы системы контроля важно, что-
бы линия громкоговорителя имела характеристики, ука-
занные в разделе 11.5.5. Кроме этого, важно
минимальное общее полное сопротивление громкогово-
рителя на частоте 70 кГц. Данное полное сопротивление
зависит от качества трансформатора в громкоговорите-
ле и количества громкоговорителей в линии. Громкого-
ворители Bosch Security Systems разработаны с учетом
данного критерия полного сопротивления.
Для установки платы Supervision-slave в линии громко-
говорителя выполните следующие шаги:
1 Используйте отверстия в плате Supervision-slave (см.
рисунок 11.5) для ее установки в громкоговоритель.
Обмотки печатной платы Supervision-slave должны
держаться на расстоянии 30 мм или более от магнита
громкоговорителя, и на расстоянии 50 мм или более
от трансформатора громкоговорителя. в противном
случае, магнитные поля могут нарушить
правильную работу Supervision-slave.
2 Подключите сигнал линии громкоговорителя к
печатной плате Supervision-slave (см. раздел 11.2.2).
Предупреждение
Чтобы предотвратить возможность пораже-
ния электрическим током, перед началом
установки платы Supervision-slave
выключите усилитель мощности
и резервное питание.
Чтобы снизить риск поражения электричес-
ким током, выполняйте
только те действия по техобслуживанию
системы, которые описаны в инструкции по
эксплуатации.
Остальные действия должны выполняться
только квалифицированными специалиста-
ми. См. 1.2, «Предполагаемая аудитория».
Предупреждение
Плата Supervision-slave подвержена
электростатическим разрядам. Надевайте
браслет, защищающий от
электростатического разряда, во время
установки Supervision-slave.

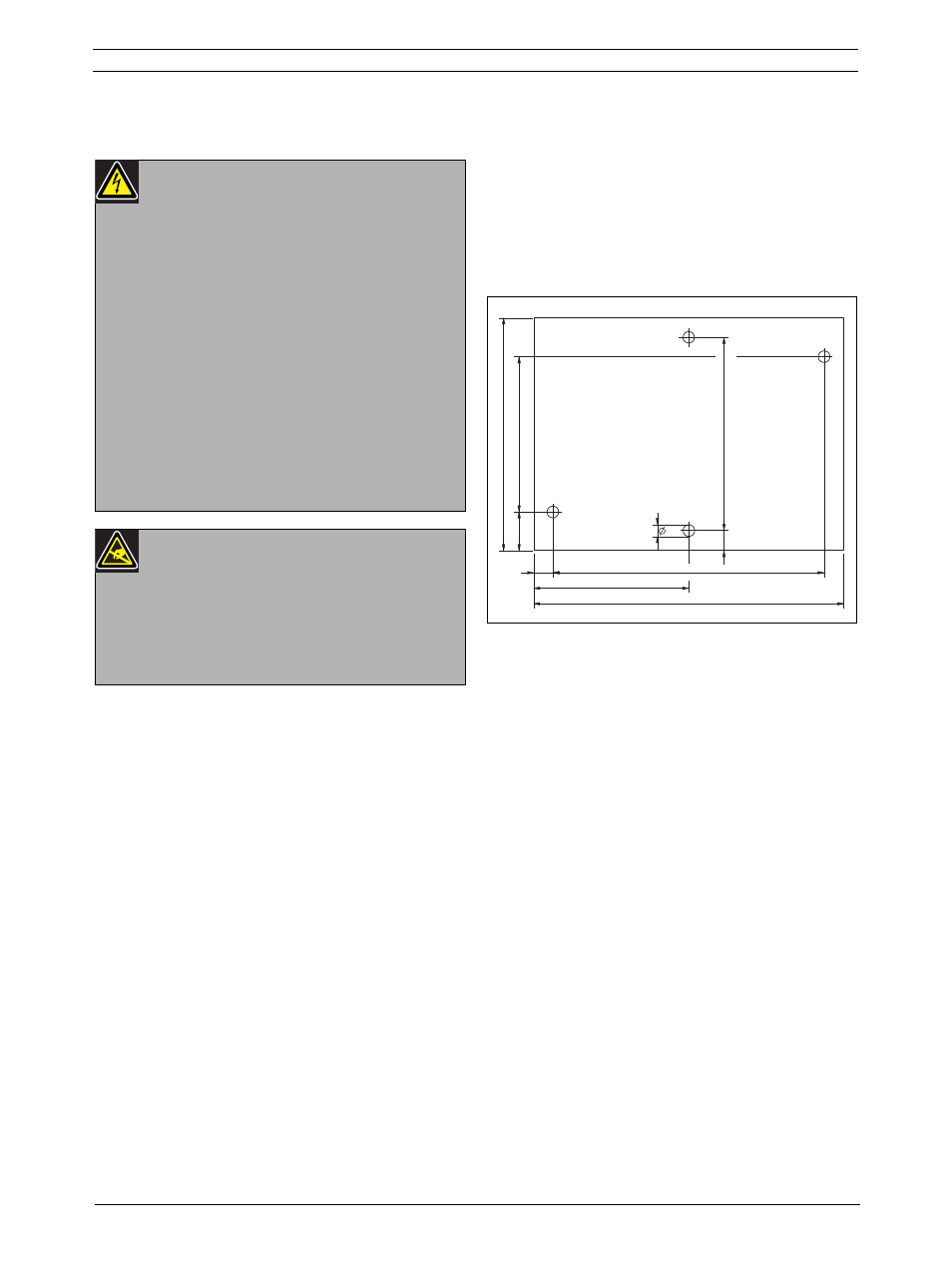

рисунок 11.5: Размеры печатной платы
Supervision-slave
80
40
70
5
10
40
50
60
3.1
5
