Обычно, интерфейс вызывной станции и дистанционной
вызывной станции получают питание от сети. Для обеспе-
чения того, что они получают питание при недоступности
системы, к интерфейсу вызывной станции и дистанцион-
ной вызывной станции могут быть присоединены вне-
шние источники электропитания. Для получения
дополнительной информации см. раздел 22.3.3.
20.3.5 Подключение управляющих
входов
Удаленная вызывная станция имеет 2 управляющих входа
(см. рисунок 20.5 и таблица 20.1). Входы управляющего
сигнала могут получать сигналы от оборудования третьей
стороны, которые должны запускать действия в системе
Praesideo. Управляющие входы могут быть настроены для
срабатывания по замыканию или размыканию контактов
(см. section 43.4.4). Максимальная длина подключенного
кабеля составляет 3 метра.
Можно также проверить кабели на наличие короткого
замыкания и размыкания контактов (см. рисунок 20.6 и
рисунок 20.7). Фактическая проверка входа управляюще-
го сигнала определяется в конфигурации.
Предупреждение
В целях безопасности необходимо
использовать внешний источник питания с
ограничением тока, отвечающий
требованиям стандарта 60065 для
аудио/видео применений или
эквивалентного ему, с максимальным
выходным током 5 А, или использовать
внешний предохранитель (макс. 5 А, с
замедленным срабатыванием) в проводке
разъема Kycon KPP-4P.
При установке систем аварийного речевого
оповещения в Европе необходимо исполь-
зовать источник электропитания, сертифи-
цированный по стандарту EN54-4.
Предостережение
В США: используйте только питания типа
Mean Well PLN-30-24, PLN-30-36, PLN-30-48,
PLN-60-24, PLN-60-36, PLN-60-48,
PLN-100-24, PLN-100-36 или PLN-100-48.
В Канаде: используйте только источник пита-
ния типа Mean Well PLN-30-24, PLN-30-36,
PLN-60-24, PLN-60-36, PLN-100-24 или
PLN-100-36.
Другие типы источников питания не были
протестированы с системой Praesideo и
могут привести к повреждению оборудова-
ния.

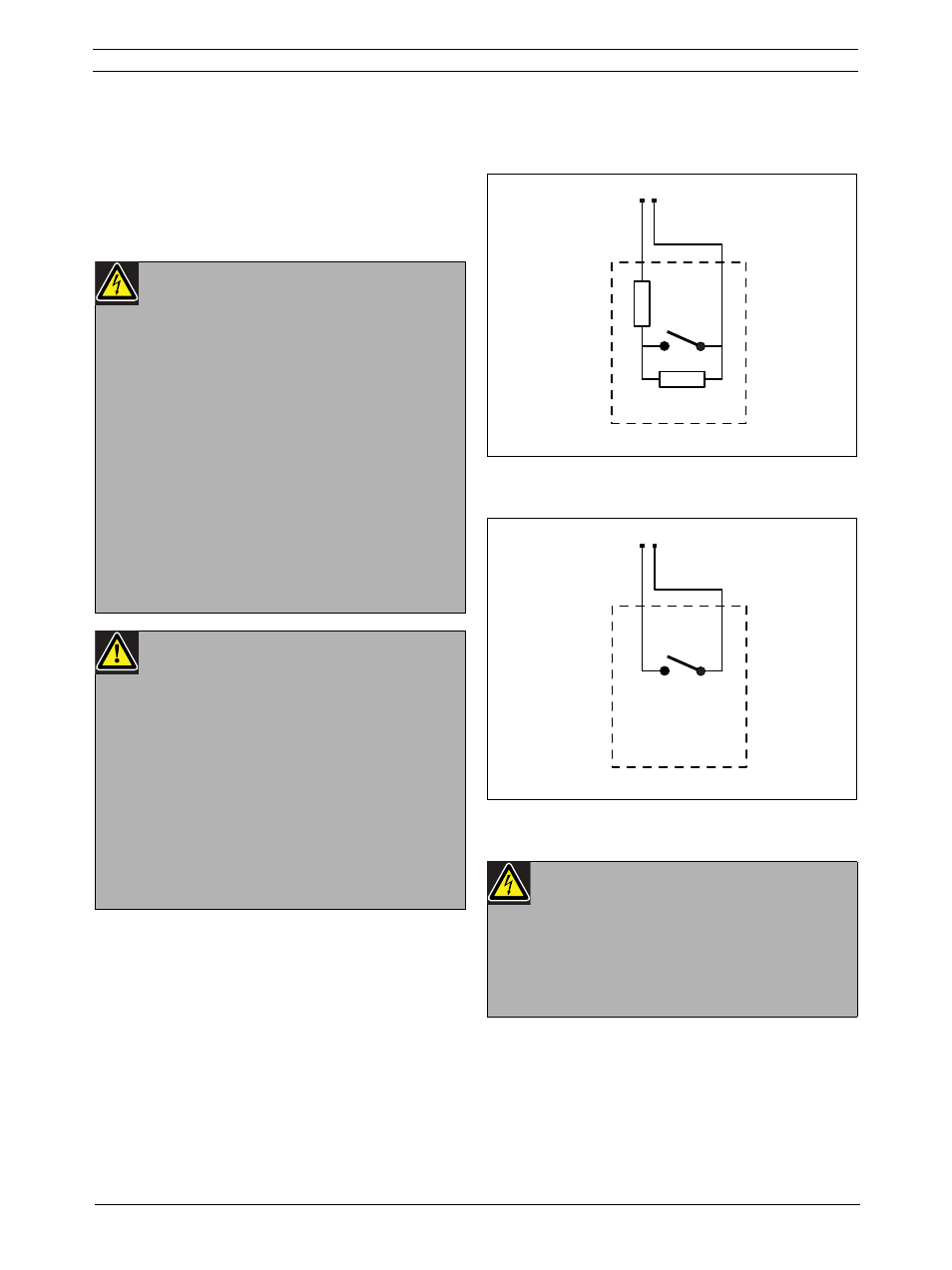

рисунок 20.6: Контролируемый вход управляю-
щего сигнала
рисунок 20.7: Неконтролируемый вход управляю-
щего сигнала
Предупреждение
Не подсоединяйте сигналы постоянного
или переменного тока к входам
управляющего сигнала, иначе может быть
повреждена входная цепь. Используйте
только беспотенциальные контакты.
10k
Ω
10k
Ω
GND
Control input
GND
Control input
