5.5
Использование
конфигурационного меню
5.5.1
Обзор
Некоторые установки контроллера сети доступны пос-
редством интерактивного меню, с использованием ЖК-
дисплея 2x16 и поворотно-нажимной кнопки меню. На
следующем рисунке представлен обзор структуры меню.

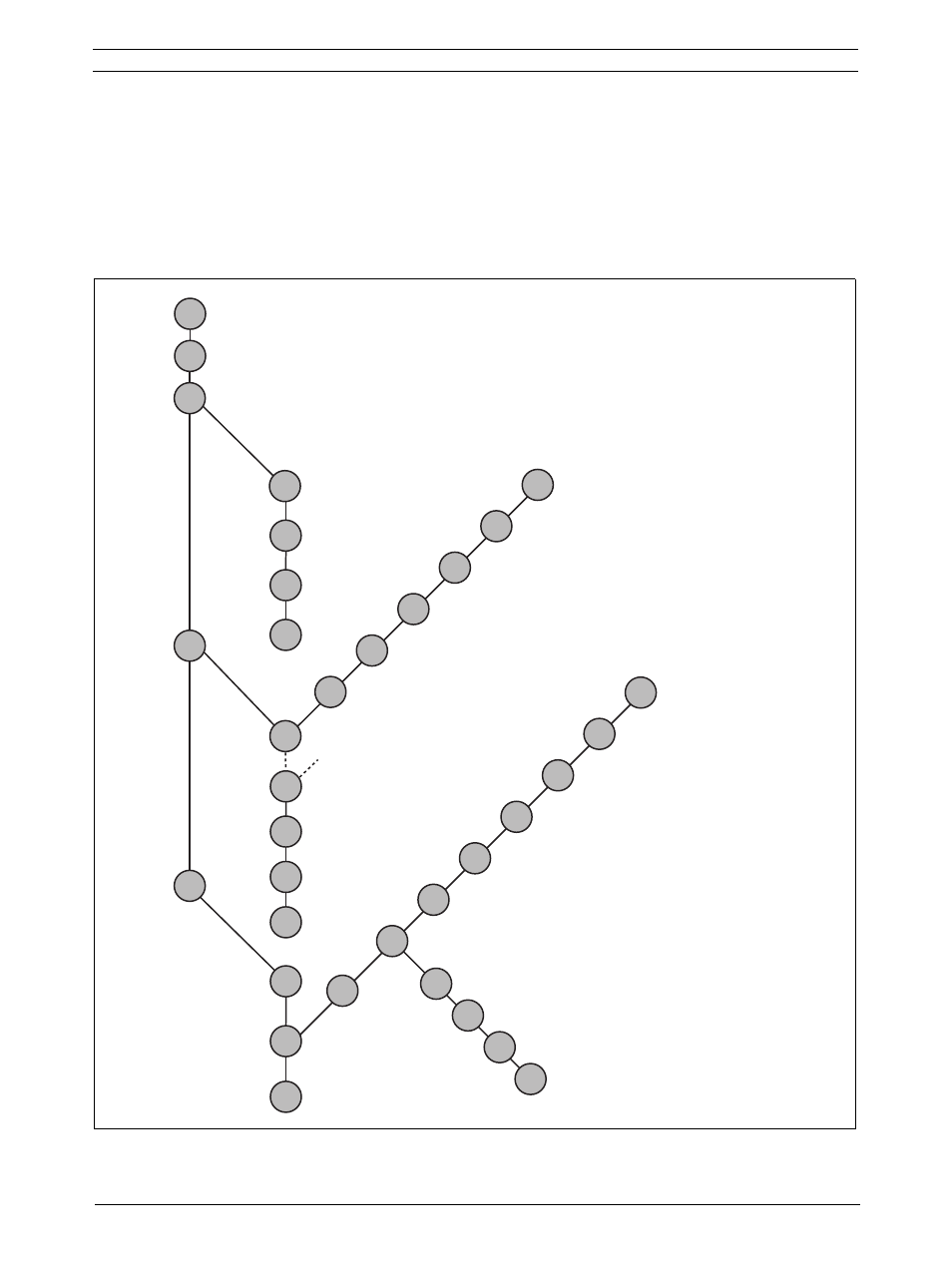

рисунок 5.15: Структура меню передней панели контроллера сети
