22.2 Элементы управления,
разъемы и индикаторы
22.2.1 Наружная сторона
На внешней части интерфейса станции вызова
(см. рисунок 22.2) расположены следующие элементы:
1 Системная шина – Разъем системной шины для
соединения интерфейса вызывной станции с другим
оборудованием Praesideo (см. раздел 22.3.2).
2 Системная шина – Разъем системной шины для
соединения интерфейса вызывной станции с другим
оборудованием Praesideo (см. раздел 22.3.2).
3 Крышка - Крышка, которая обеспечивает доступ к
перемычкам (см. раздел 22.2.2). В задней стороне
крышки имеется ярлык с информацией о внутренних
установках.
4 Светодиод неисправности – Желтый светодиод
неисправности, отображающий информацию о
состоянии интерфейса вызывной станции (см. раздел
22.5).
5 Индикатор питания – Зеленый светодиод, отобра-
жающий информацию о состоянии интерфейса
вызывной станции (см. раздел 22.5).
6 Разъем RJ45 – Разъем для соединения интерфейса
вызывной станции с дистанционной вызывной стан-
цией PRS-CSR или комплектом дистанционной
вызывной станции PRS-CSRK.
7 Внешний источник питания – Разъем для (допол-
нительного) внешнего источника питания
(см. раздел 22.3.3).
8 Сервисный соединитель -Соединитель, используе-
мый для производства. Не для нормального исполь-
зования.
Предостережение
Не присоединяйте разъемы 6 и 8 к сети
Telecom или Ethernet. Данные соединения
предназначены для PRS-CSR или
PRS-CSRK и сервисного оборудования.

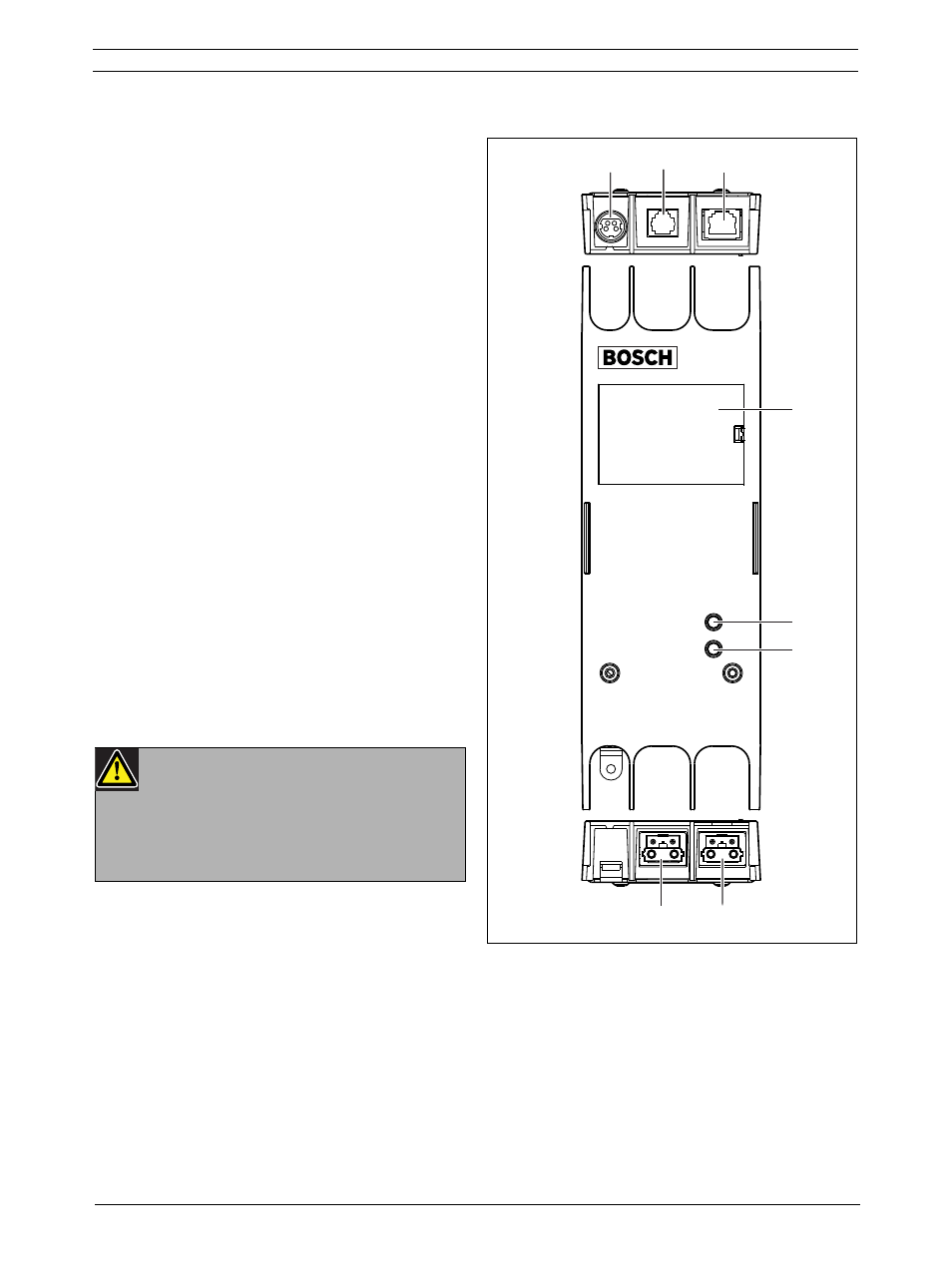

рисунок 22.2: Наружная сторона
1
2
6
7
4
3
5
8
