13 Кронштейны LBB4446/00
Кронштейны LBB4446/00 (см. рисунок 13.1) использу-
ются для установки печатных плат Supervision-slave в
распределительных коробках или в корпусах громкого-
ворителей. Каждый комплект содержит 10 штук алюми-
ниевых кронштейнов, включая винты и шайбы.
Для установки платы Supervision-slave с помощью
держателя:
1 Закрепите держатель, используя его прорези, шайбы
и соответствующие винты.
2 Прикрепите плату Supervision-slave к держателям,
используя распорные втулки на держателях и винты.

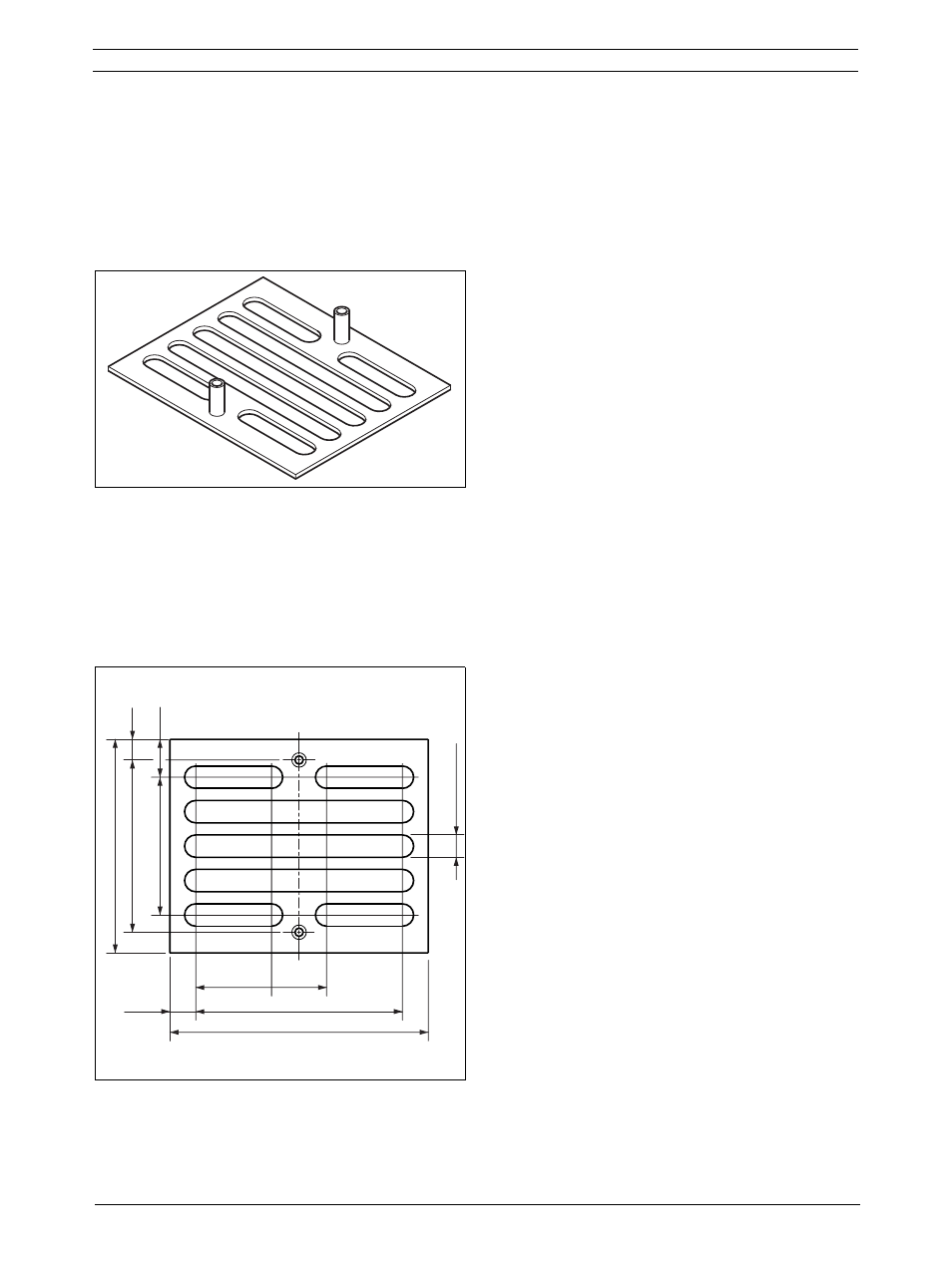

рисунок 13.1: Кронштейны
рисунок 13.2: Установка
62
(6)
(11)
(7.5)
(22) =16=
=60=
75
6.5±0.1 (7x)
=50±0.1=
4x10= = 40=
