Praesideo 4.0
ru | 220
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
3 Используя гибкие выводы и спецразъемы, соедините
плату с громкоговорителем (см. рисунок 12.6).
12.3.3 Плата контроля линии EOL
Процедура установки контрольной платы EOL подобна
процедуре установки контрольной платы громкоговори-
теля (см. раздел 12.3.2). Однако контрольная плата EOL
не содержит ножевых соединителей (см. рисунок 12.7).
12.4 Адресация
Все контрольные платы громкоговорителя LBB4441/00
и контрольные платы EOL LBB4443/00 должны иметь
адрес для коммуникации. Все контрольные платы гром-
коговорителя LBB4441/00 и контрольные платы EOL
LBB4443/00, которые присоединены к одному каналу
усилителя, должны иметь разные адреса. Используйте
переключатели S700 и S701, для назначения плате (шес-
тнадцатеричного) адреса в диапазоне от 00 до 4F. Пере-
ключатель S700 устанавливает правую цифру, в то
время, как переключатель S701 устанавливает левую
цифру адреса. Каждый переключатель имеет 16 шест-
надцатеричных позиций (от 0 до F).

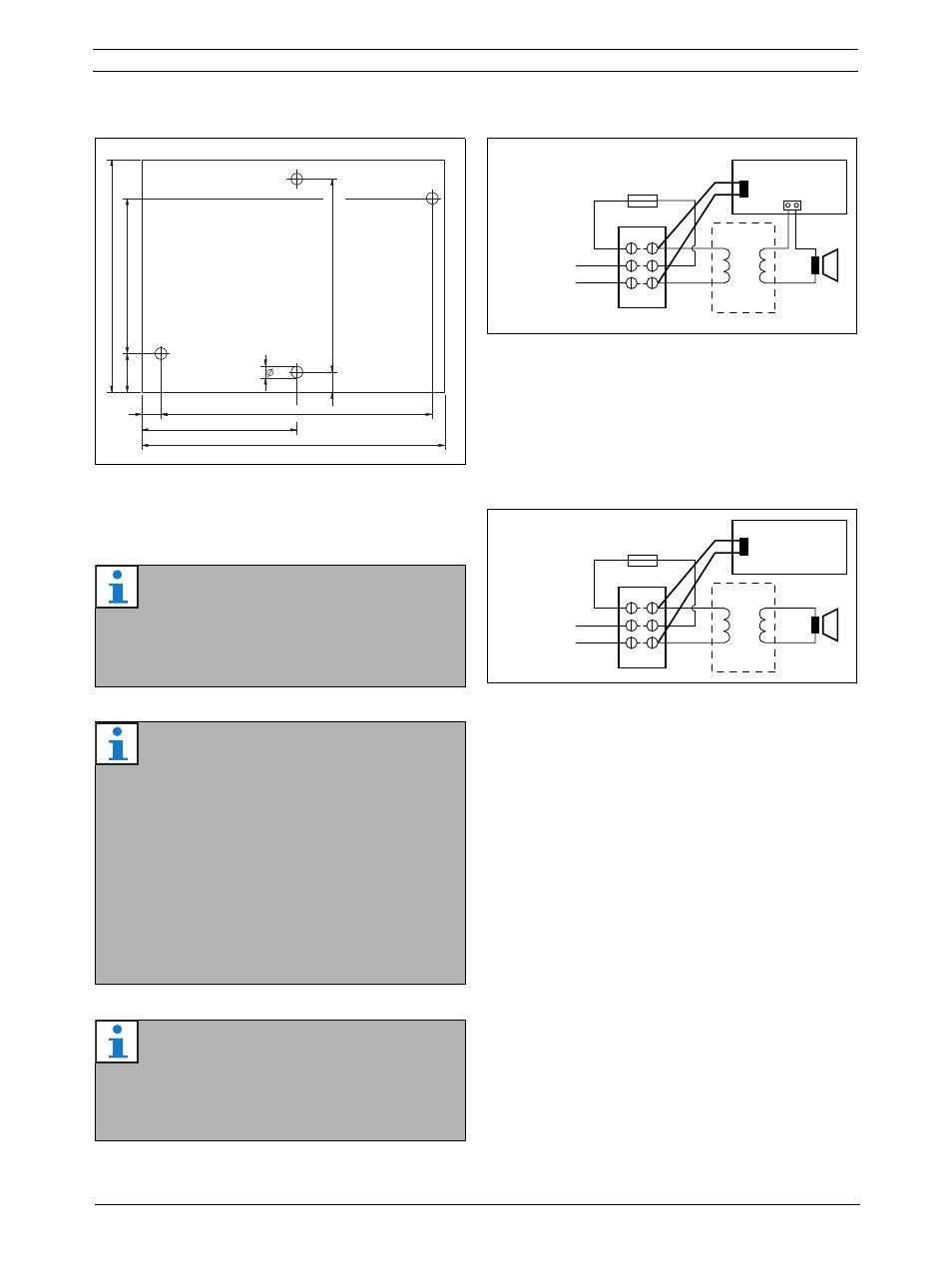

рисунок 12.5: Размеры
Примечание
Чтобы соединить плату с громкоговорите-
лем, используйте один из специальных
кабелей внутри громкоговорителя и постав-
ляемый специальный кабель.
Примечание
Плата должна присоединяться за керами-
ческой контактной группой, при помощи
термического предохранителя. В случае
пожара, термический предохранитель сра-
ботает и отсоединит плату от линии гром-
коговорителя. Точка срабатывания
термального предохранителя, присоеди-
ненная к керамической контактной группе,
ниже точки плавления припоя на плате.
Это предусмотрено для того, чтобы предо-
твратить короткое замыкание в контроль-
ной плате и линии громкоговорителя.
Примечание
Если в громкоговорителе нет керамическо-
го блока с плавким предохранителем,
используйте переходник LBC1256/00 EVAC
(см. раздел 14).
78
40
70
5
10
40
50
60
3.1
5
рисунок 12.6: Подсоединение контроля громко-
говорителя
рисунок 12.7: Подсоединение платы контроля
линии (EOL)
Lsp
Out
Lsp Out +
_
X10
X11
Lsp
Out
Lsp Out +
_
X10
