Praesideo 4.0
ru | 137
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
6.3
Соединения
6.3.1
Введение
В этом разделе приводится обзор типичных подсоедине-
ний системы, используемых аудиорасширителем.
• Подсоединение сети (см. раздел 6.3.2).
• Подсоединение аудиовходов (см. раздел 6.3.4).
• Подсоединение аудиовыходов (см. раздел 6.3.4).
• Подсоединение управляющих входов (см. раздел 6.3.5).
• Подсоединение управляющих выходов (см. раздел 6.3.6).
6.3.2
Присоединение сети
Подсоедините аудиорасширитель к системе Praesideo,
используя разъемы системной шины и сетевые кабели
LBB4416. Оба разъема взаимозаменяемы.
Это устройство получает питание от контроллера сети по
системной шине Praesideo.
6.3.3
Подсоединение аудиовходов
Аудиорасширитель сети имеет 4 аудиоконтроллера для вза-
имосвязи между источниками аналогового звука. Каждый
аудиовход имеет два разъема в задней части аудиорасшири-
теля, один разъем XLR (для балансированных сигналов) и
один разъем двойного закрепления (для небалансированных
сигналов). Аудиорасширитель смешивает стереосигналы,
подаваемые на разъемы RCA одного и того же аудиовхода в
один монофонический сигнал.
Аналоговым аудиосигналом может быть как линейный
источник, так и микрофон. Обзор типов входа, поддержи-
ваемых каждым входом, приведен в таблица 6.1.
На рисунок 6.3 приведена подробная информация о разъ-
емах аудиовходов.
6.3.4
Подсоединение аудиовыходов
Аудиорасширитель имеет 4 аудиовыхода для направле-
ния трансляции аналоговых аудиосигналов на другое
оборудование (например, деку для записи специального
аудиосигнала). Каждый аудиовыход имеет два разъема в
задней части аудиорасширителя, один разъем XLR (для
балансированных сигналов) и один разъем двойного
закрепления (для небалансированных сигналов).
Примечание
Входы микрофона не следует использовать
для подсоединения аварийных микрофонов.
Подключение к данным выходам не обеспе-
чивает контроль подключения микрофона.
таблица 6.1: Типы аудиовходов
Аудиов-
ход
Микрофон
(только XLR)
Линия
1
Да
Да
2
Да
Да
3
Нет
Да
4
Нет
Да
Примечание
Аудиовходы могут работать с электретны-
ми и с динамическими микрофонами, так
как аудиорасширитель может подавать
фантомное питание для электретных мик-
рофонов.

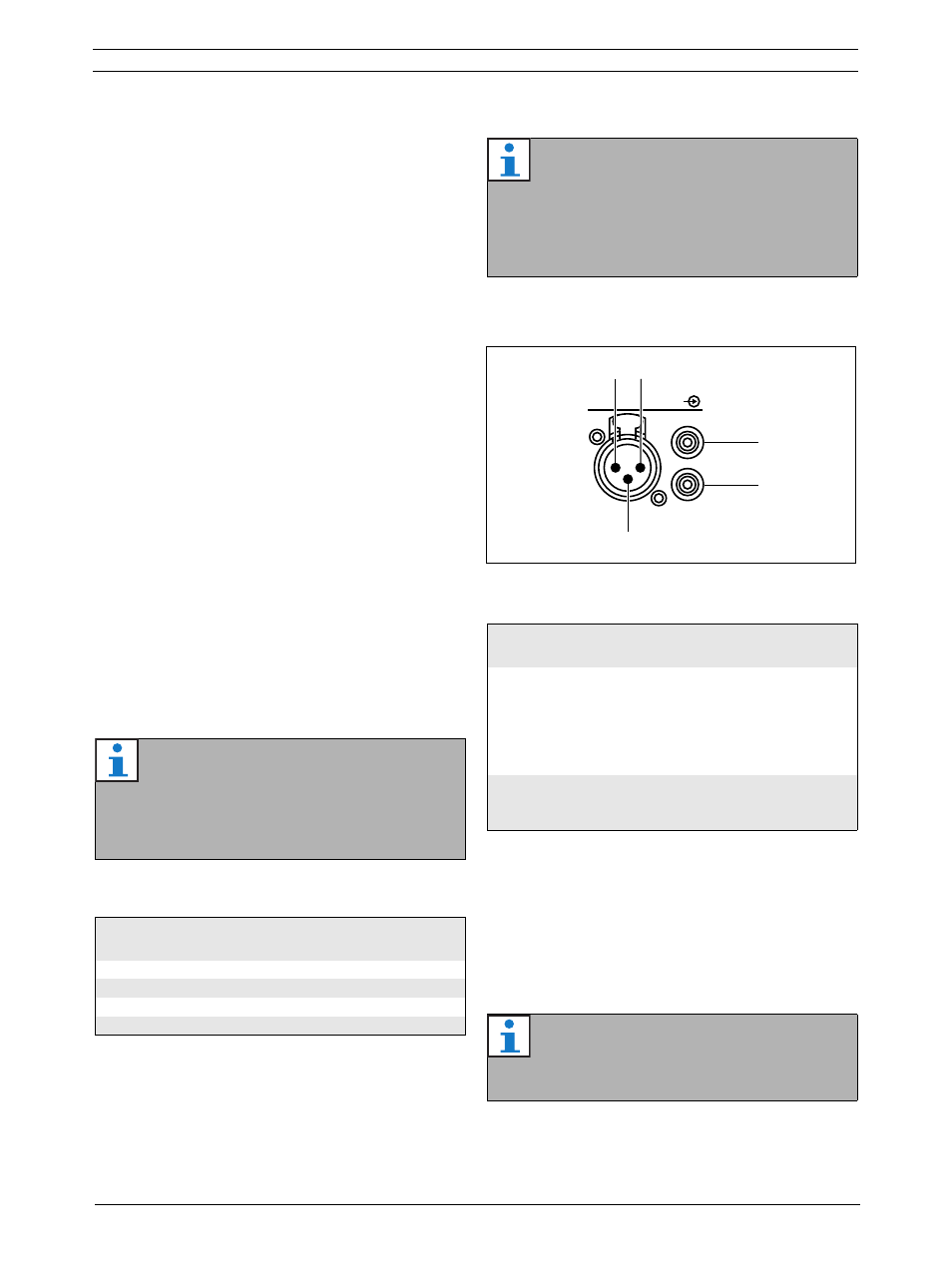

рисунок 6.3: Гнезда аудиовхода
таблица 6.2: Сведения о разъеме аудиовхода
Кон-
такт
Гнездо
Опреде-
ление
Описание
1
XLR
(охваты-
вающий)
Внешний
Экран/заземление
(фантом. питание -)
2
Под напря-
жением
Положительный
(фантом. питание +)
3
Возврат
Отрицательный
(фантом. питание +)
4
RCA
Правый
Вход правого кана-
ла
5
Левый
Вход левого канала
Примечание
На правый и левый разъемы RCA подается
одинаковый монофонический сигнал.
Audio In
2
3
1
5
4
