Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации
Praesideo 4.0
ru | 234
16
LBB4432/00 Клавиатура
для вызывной станции
16.1 Введение
Клавиатура для вызывной станции LBB4432/00 использу-
ется в сочетании с (дистанционной) вызывной станцией
для ручных или предварительно записанных вызовов в
любых назначенных зонах, для выбора зон или выполне-
ния предварительно определенных действий (см. рисунок
16.1)
16.2 Элементы управления,
разъемы и индикаторы
16.2.1 Вид сверху
В верхней части клавиатуры станции вызова
(см. рисунок 16.2) расположены следующие элементы:
1 Бумажный слот - Каждая программируемая
клавиша (3) имеет соответствующий бумажный слот,
который может содержать описательный ярлык для
идентификации того, где и для чего была
конфигурирована клавиша. Он может быть привязан
к клавиатуре и за ней.
2 Индикатор клавиши – Каждая программируемая
клавиша (3) имеет соответствующий индикатор
(см. раздел 16.5).
3 Программируемая клавиша – Каждая программи-
руемая клавиша может быть настроена для осущест-
вления специального действия при ее нажатии (см.
главу 47). Для защиты клавиши от случайного нажа-
тия (например, аварийные клавиши), на них установ-
лены защитные крышки (LBB4436/00).

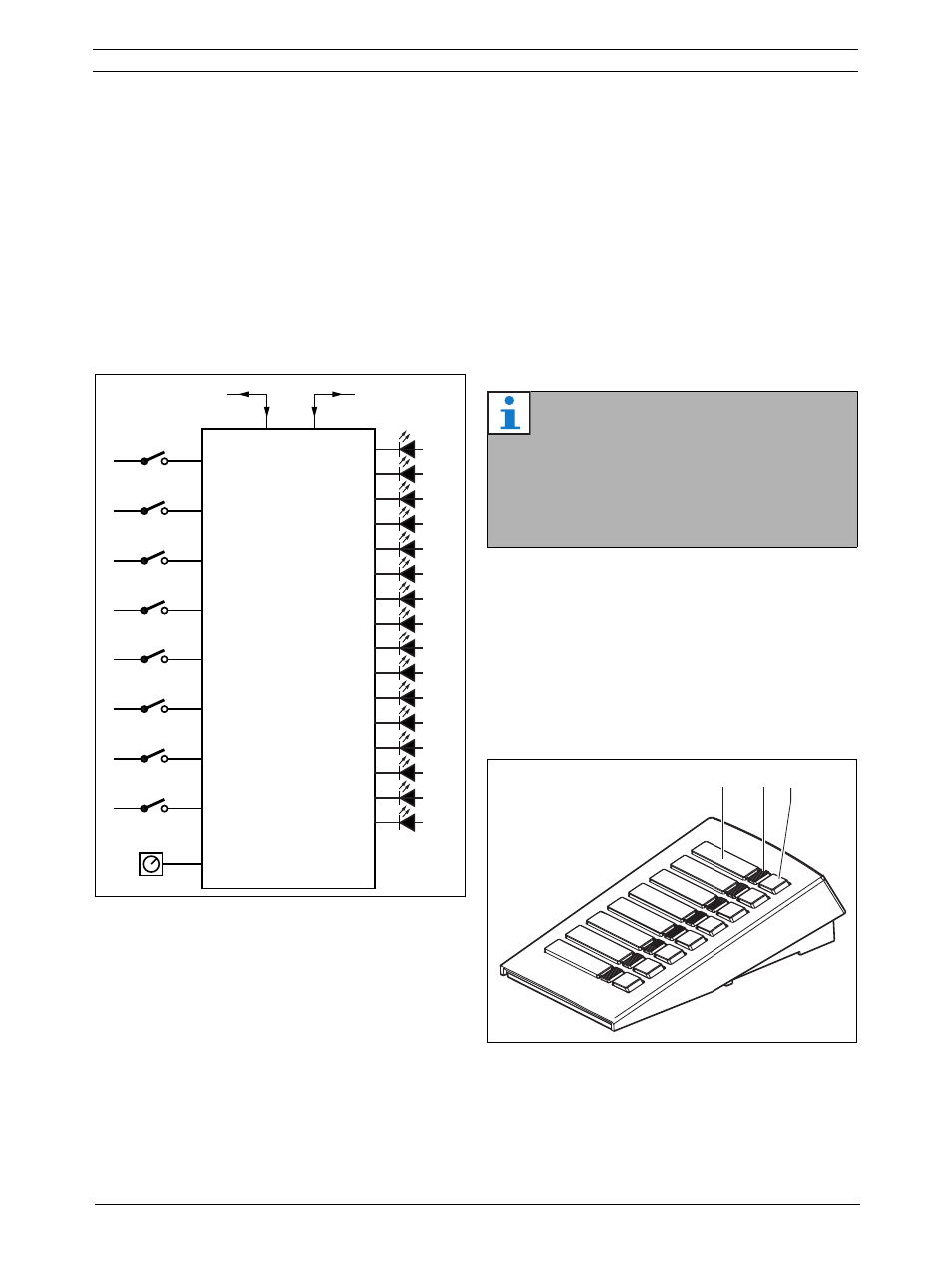

рисунок 16.1: Блок-схема
Control
ID
next keypad
call station or
previous keypad
Примечание
На DVD-диске с программным
обеспечением PRS-SW Praesideo записан
файл Microsoft Word (Manuals/Keypad
labels.doc), который можно использовать
для создания ярлыков.
рисунок 16.2: Вид сверху
1
2
3
