• С помощью перемычки на X300 комплект может
быть адаптирован к типу микрофона.
• При соединении перемычкой контактов 1 и 2 на
X300 динамический микрофон может быть соединен
с X301, например, LBB9081 и LBB9082.
• Используя соединительный штифт 2 и штифт 3
перемычки X300, микрофон электретного
конденсатора может быть присоединен к X301. В
данном режиме, штифт 1 и штифт 3 X301 будут
иметь 12В фантомного электропитания.
21.2.4 Вход / выходы управляющего
сигнала (X107)
Комплект для дистанционной вызывной станции обеспе-
чивает внешний интерфейс для одного входа и пяти выхо-
дов управляющих сигналов. Данный внешний интерфейс
состоит из 14-контактного разъема со штыревыми кон-
тактами (нумерация контактов приведена на печатной
плате).

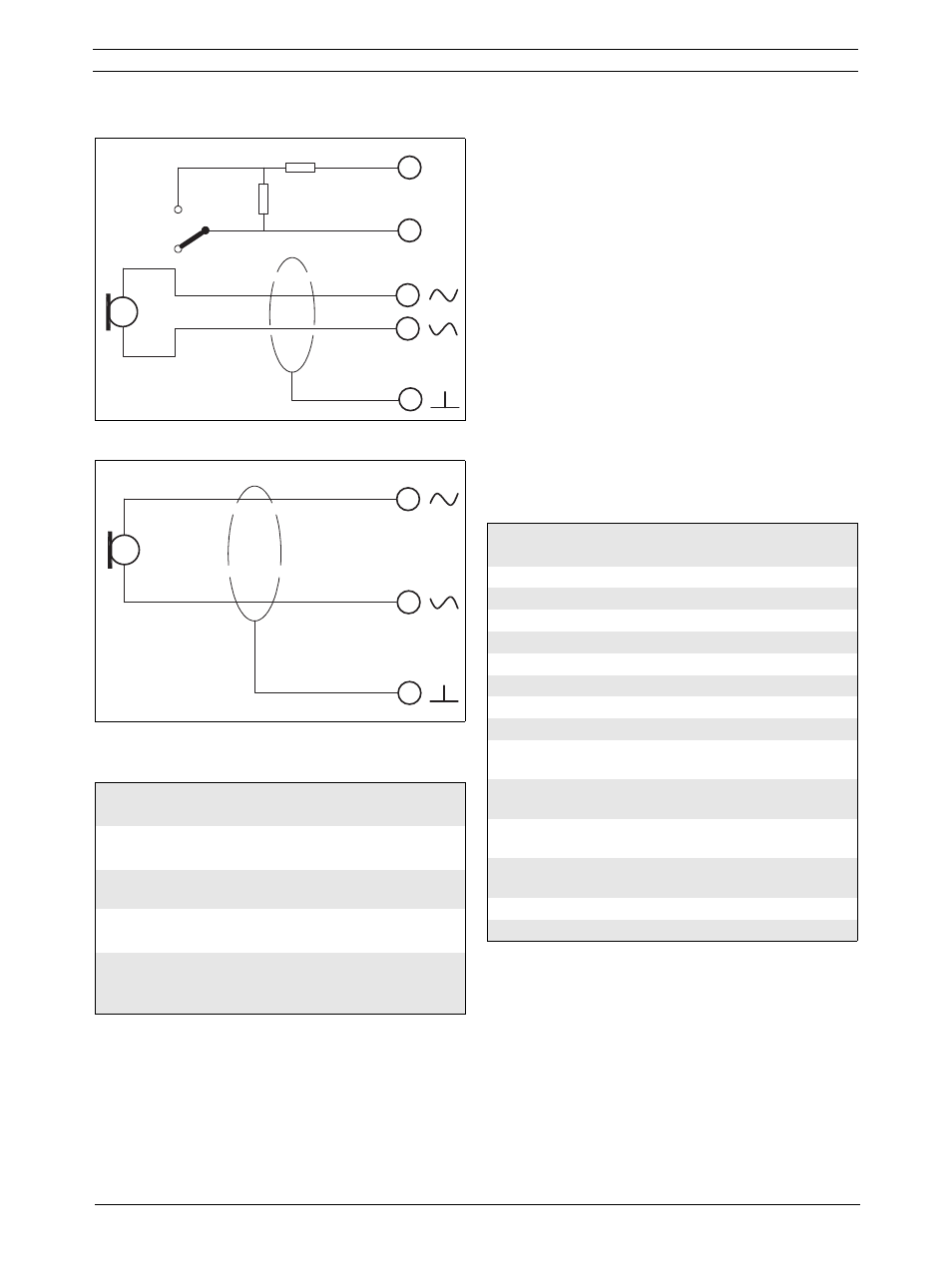

рисунок 21.6: Схема соединений LBB9081
рисунок 21.7: Схема соединений LBB9082
таблица 21.6: Технические данные X301
Входная чувствительность микрофона
-50 дБВ
Диапазон входа управляющего сигнала:
от -7 до 8 дБ
Отношение сигнал-шум
мин. 60 дБ при чувствительности по умолчанию
Динамический потенциал:
мин. 30 дБ при чувствительности по умолчанию
Ширина полосы пропускания:
От 340 до 14000 Гц
(-3 дБ относительно уровня на частоте 1 кГц)
10k
Ω
10k
Ω
blue
black
red
white
black
(thick)
5
6
3
1
2
1
3
2
black
white
red
таблица 21.7: Подробные данные о разъеме X107
Кон-
такт
Сигнал
1
Входной контакт PTT
2
Заземление
3
Выход 1, out (индикатор питания)
4
Выход 1, in (индикатор питания)
5
Выход 2, out (индикатор ошибки)
6
Выход 2, in (индикатор ошибки)
7
Выход 3, out (индикатор вызова)
8
Выход 3, in (индикатор вызова)
9
Выход 4, out (индикатор приоритета сис-
темы)
10
Выход 4, in (индикатор приоритета сис-
темы)
11
Выход 5, out (индикатор аварийной ситу-
ации системы)
12
Выход 6, in (индикатор аварийной ситуа-
ции системы)
13
Заземление
14
Заземление
