29.4.8 Установка металлических
наконечников
Делайте следующее:
19 Вставьте металлический наконечник в подпружинен-
ный ограничитель инструмента для позиционирования/
обжимки POF (инструмент 4, см. рисунок 29.21).
20 Зафиксируйте металлический наконечник малень-
ким рычагом (см. рисунок 29.22).
21 Вставьте пластмассовое оптическое волокно в
металлический наконечник на подпружиненном
ограничителе инструмента для позиционирования
POF (см. рисунок 29.23).
22 Сомкните инструмент и снова откройте его, чтобы
обжать металлический наконечник на сердечнике
оптоволокна.
23 Повторите шаги 19 до 22 для другого оптоволокна в
кабеле. Металлические наконечники были обжаты
только на сердечнике пластикового оптоволокна.
Затем необходимо зажать металлические наконечни-
ки на обшивке оптоволокон.
24 Поместите оба металлических наконечника в обжим-
ные клещи (инструмент 3, см. рисунок 29.24).

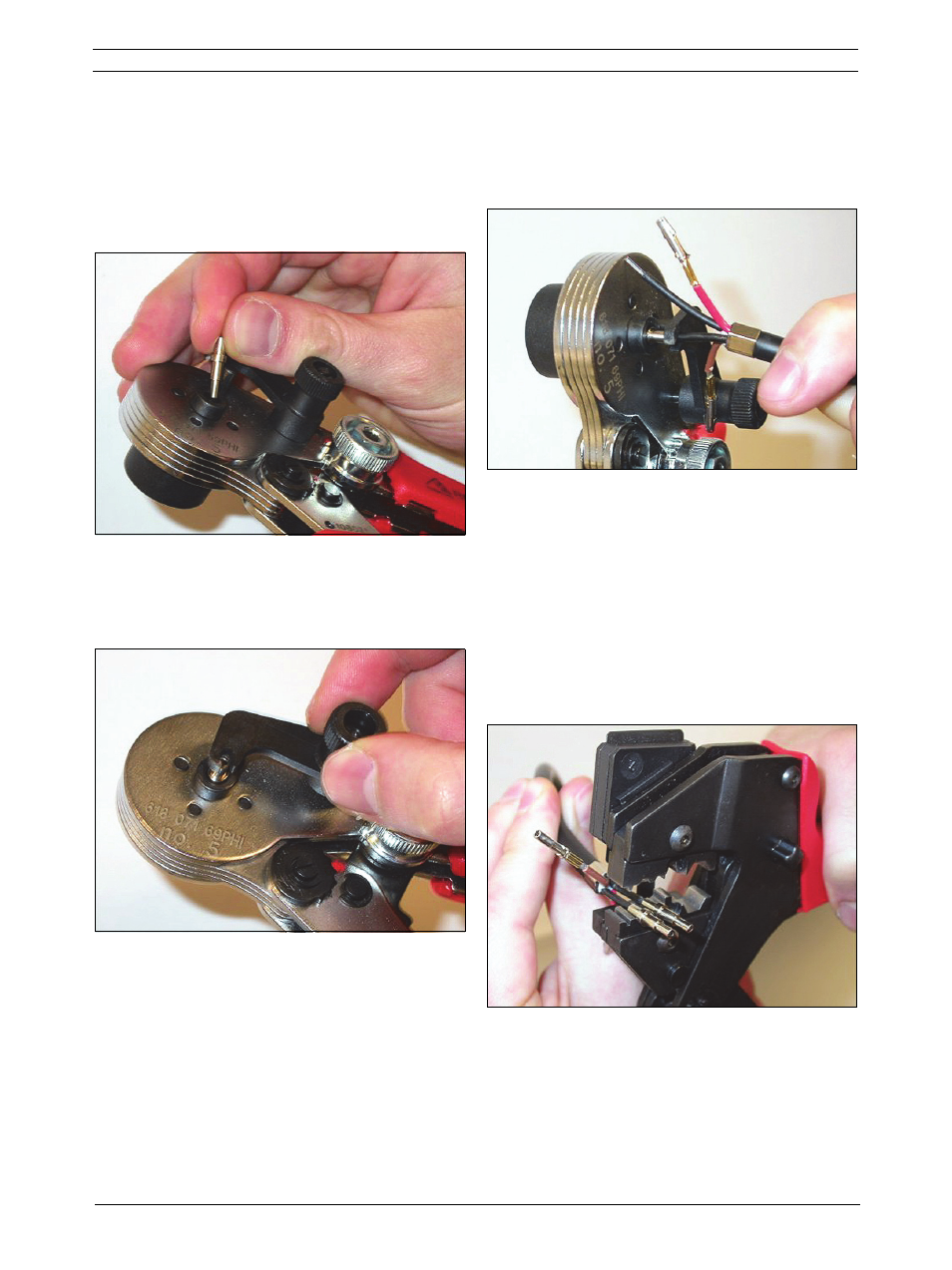

рисунок 29.21: Вставка металлического нако-
нечника
рисунок 29.22: Фиксация металлического нако-
нечника
рисунок 29.23: Обжимка металлических наконеч-
ников (1)
рисунок 29.24: Обжимка металлических наконеч-
ников (2)
