43.2.7 Виртуальные управляющие
входы
Виртуальные управляющие входы представляют собой
управляющие входы, которые могут активироваться через
открытый интерфейс для обеспечения работы внешних при-
ложений посредством простого интерфейса. Эти входы не
имеют аппаратного исполнения, однако выполняют дейс-
твия, аналогичные действиям реальных устройств. Их мож-
но активировать и блокировать с помощью сообщений
открытого интерфейса, запускающих или останавливаю-
щих действие связанных макрокоманд вызова. Таким обра-
зом, конфигурирование внешнего приложения в
соответствии со всеми параметрами вызова не требуется,
поскольку конфигурирование было произведено при работе
с макрокомандой вызова.
Виртуальный управляющий вход можно добавить и/или уда-
лить без лишних трудностей. Его название должно содержать
не более 16 символов и отличаться от названий других вирту-
альных управляющих входов. Максимальное количество вир-
туальных управляющих входов, которые могут быть
назначены для одного контроллера сети, составляет 500 еди-
ниц. Тем не менее, их рекомендуемое количество не должно
превышать 100, в противном случае произойдет замедление
работы веб-страниц конфигурации. Виртуальный управляю-
щий выход активирован по умолчанию.
таблица 43.6: Типы управляющих выходов
Функция
Описание
Switch output (Выход
переключателя)
Управляющий выход активируется с помощью управляющего входа Switch
trigger или клавиши на клавиатуре. См. раздел 47.3.27.
Zone active output
(Активный выход
зоны)
Управляющий выход активируется, когда в связанной зоне имеется активный
вызов (см. раздел 45.2).
Volume override output
(Выход обхода регу-
лятора громкости)
Управляющий выход активируется, когда в связанной зоне имеется активный
вызов с приоритетом 32 или выше. См. раздел 45.2.
Fault alarm buzzer
(Устройство звуко-
вой сигнализации
сбоя)
Управляющий выход активирует устройство звуковой сигнализации сбоя
(например, подключенное устройство) при обнаружении неисправности в сис-
теме. Его блокировка может осуществляться только путем подтверждения
всех неисправностей.
Fault alarm indicator
(Индикатор неис-
правности)
Управляющий выход активирует визуальный индикатор неисправности
(например, лампу) при обнаружении неисправности в системе. Его блокиров-
ка может осуществляться только путем сброса всех неисправностей.
System fault indicator
(Индикатор систем-
ной неисправности)
Управляющий выход активирует визуальный индикатор неисправности
(например, лампу) при обнаружении системной неисправности в системе.
Системные неисправности представляют собой особую категорию неисправ-
ностей, подтип всех возможных неисправностей. Системные неисправности
включают: Ошибку файла конфигурации, ошибку данных флэш-карты, отсутс-
твие флэш-карты, отсутствие допустимой конфигурации, перезагрузку про-
цессора.
Emergency alarm
buzzer (Устройство
звуковой сигнализа-
ции в аварийной
ситуации)
Управляющий выход активирует устройство звуковой сигнализации в аварий-
ной ситуации (например, подключенное звуковое устройство) при запуске
вызова с приоритетом 223 или выше (например, экстренного вызова). Его
блокировка может осуществляться только путем подтверждения аварийного
состояния.
Emergency alarm
indicator (Индикатор
аварийной сигнализа-
ции)
Управляющий выход активирует визуальный индикатор (например, лампу)
при запуске вызова с приоритетом 223 или выше (например, экстренного
вызова). Его блокировка может осуществляться только путем сброса аварий-
ного состояния.

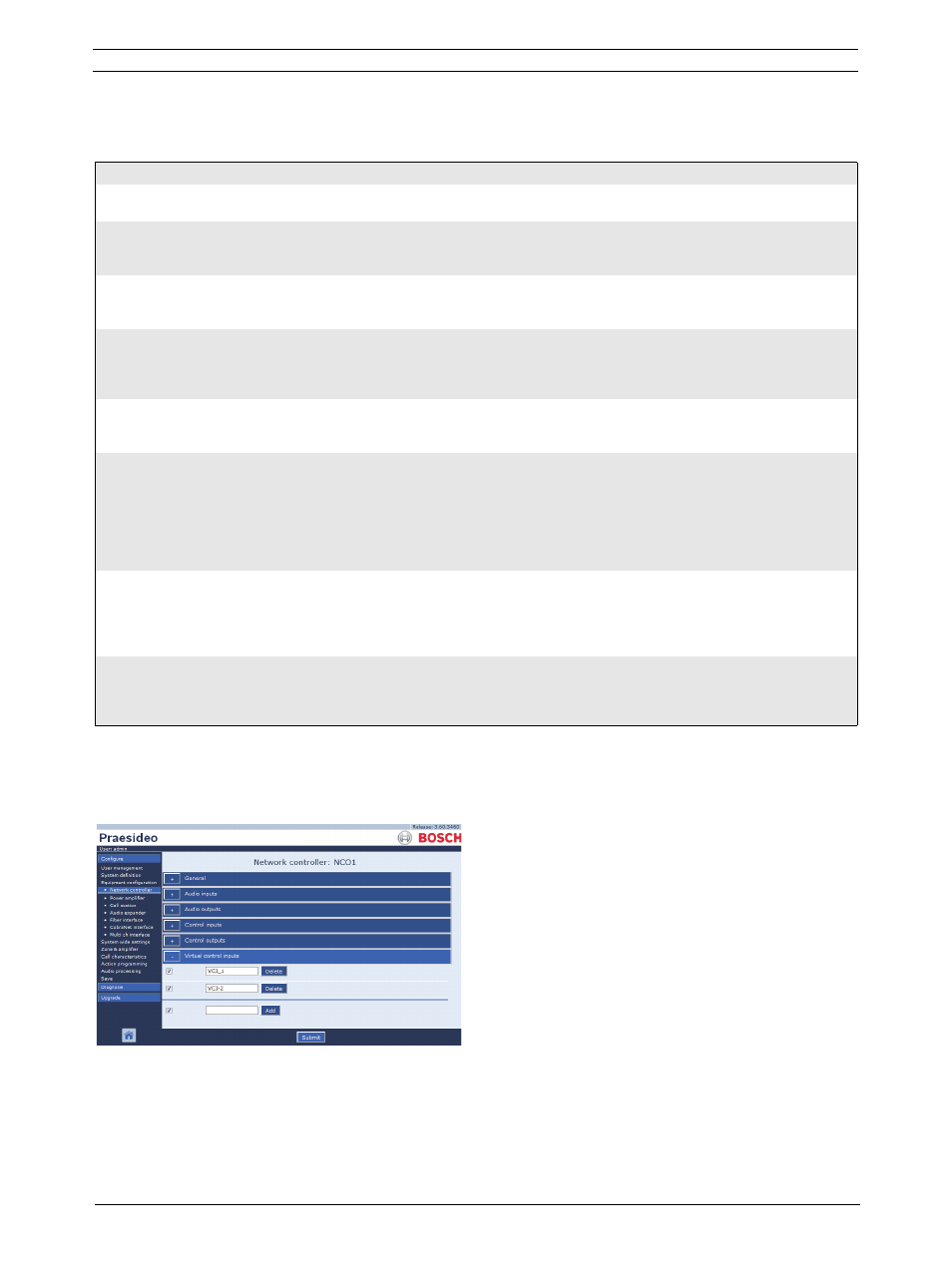

рисунок 43.9: Конфигурирование контроллера
сети, шаг 7
