Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
Praesideo 4.0
ru | 321
31.6 Изгиб и намотка
31.6.1 Введение
Кабель POF может быть изогнут или намотан. Однако,
необходимо следовать правилам, указанным в данной
главе.
31.6.2 Изгиб
Радиус изгиба равен 110 мм (см. рисунок 31.6). Макси-
мальное количество изгибов в кабеле POF составляет 5.
Изгиб на 180 градусов равняется двум изгибам
(см. рисунок 31.7).
31.6.3 Намотка
Минимальный радиус намотки равен 110 мм

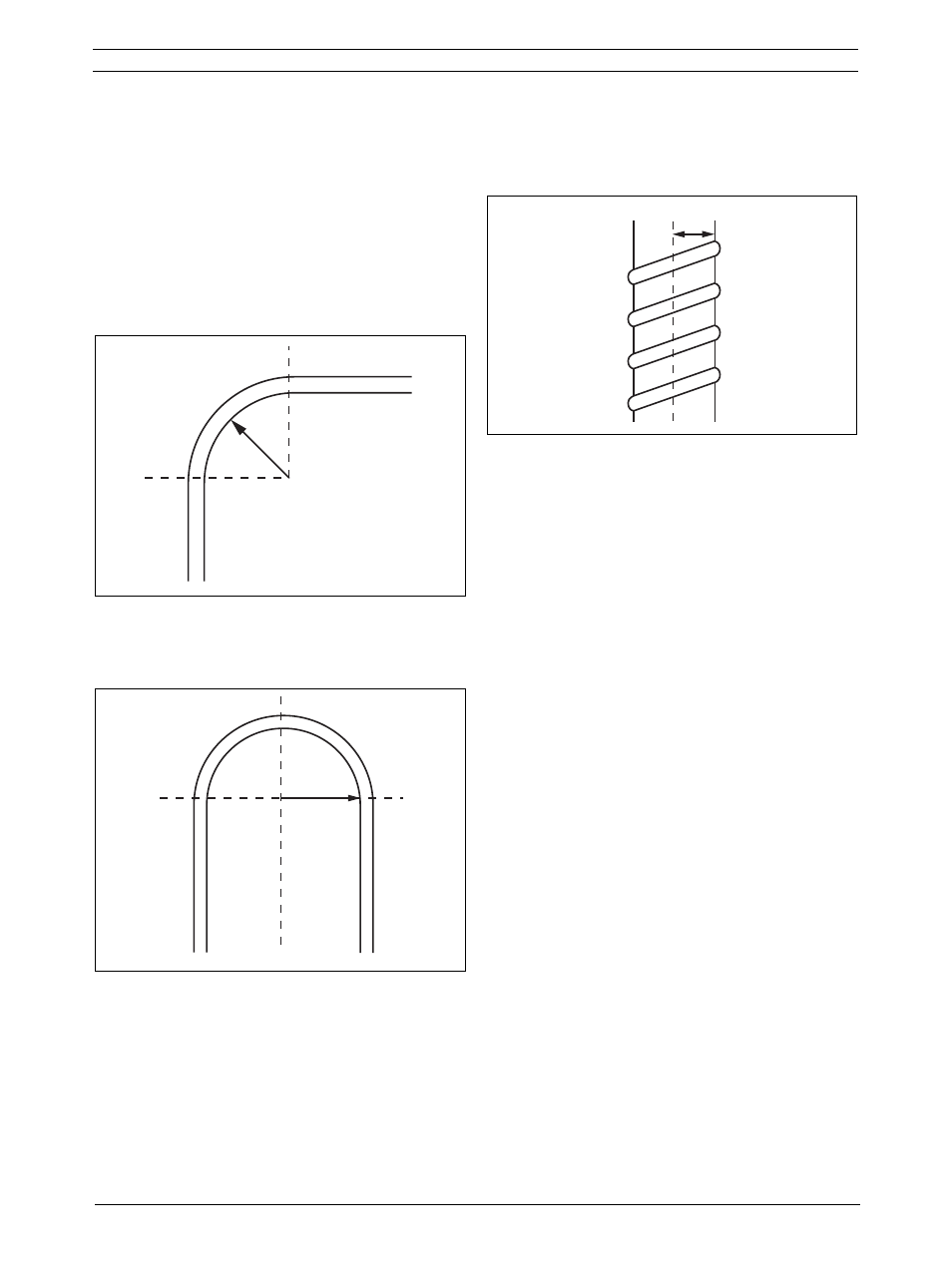

рисунок 31.6: Радиус изгиба
рисунок 31.7: Кривая U
R=110 mm
2
1
R=110 mm
рисунок 31.8: Радиус обмотки
R=110 mm
