10 Базовые усилители

10.1 Введение

Базовый усилитель доступен в следующих версиях:
• PRS-1B500: 1 канал, 500 Вт
• PRS-2B250: 2 канала, 2 x 250 Вт
• PRS-4B125: 4 канала, 4 x 125 Вт
• PRS-8B060: 8 каналов, 8 x 60 Вт

Базовый усилитель - это усилитель мощности высокой
эффективности класса D для систем оповещения и ава-
рийного речевого оповещения. Он разработан как рас-
ширение системы Praesideo, но может также работать
как отдельный усилитель. Если усилитель не использу-
ется в качестве отдельного усилителя, то базовый уси-
литель используется в связи с многоканальным
интерфейсом, который обеспечивает аудиосигналы и
управление.

Базовый усилитель полностью контролируется и собы-
тия неисправности передаются через многоканальный
интерфейс сетевому контроллеру Praesideo.

Линии громкоговорителя и громкоговорители, присо-
единенные к каналу базового усилителя, могут контро-
лироваться путем использования контрольных плат
LBB4441 и LBB4443. Многоканальный интерфейс дейс-
твует в качестве ведущего контроллера, таким образом,
LBB4440 не требуется.

В отличие от усилителей мощности базовые усилители
не предлагают никаких встроенных функций обработки
аудиосигналов, таких как коррекция, задержка и авто-
матическая регулировка громкости.

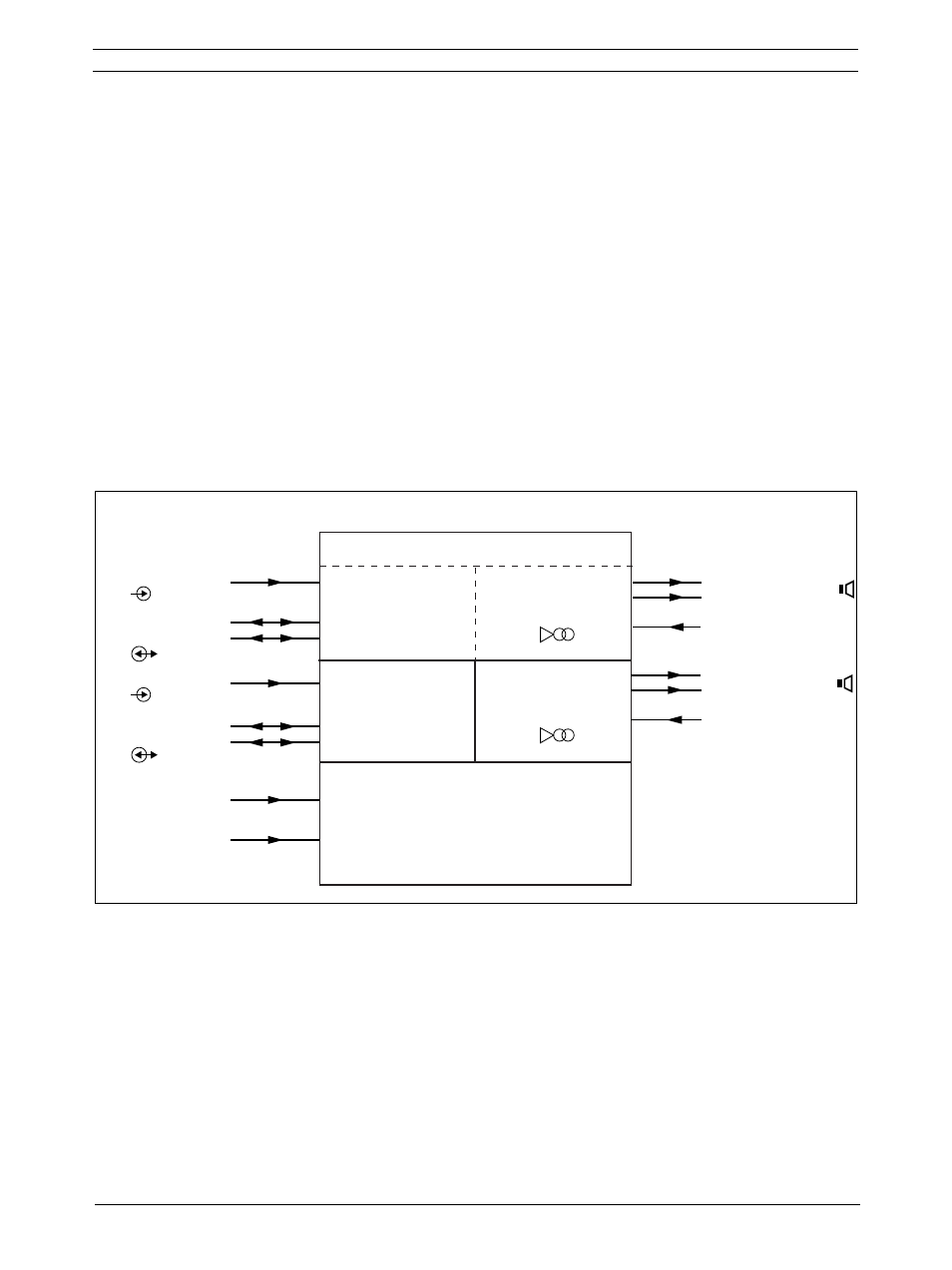

рисунок 10.1: Блок-схема базового усилителя мощности

LED Indicators

Loudspeaker Out A

Audio input

Power Supply

Multi Channel
Interface

Audio input

Multi Channel
Interface

Priority Switching
+ Supervision (2)

Priority Switching
+ Supervision (1)

Loudspeaker Out B

Spare In

Loudspeaker Out A
Loudspeaker Out B

Spare In

Mains

48 V Back-up

Class D

(2)

Class D

(1)
