14 Сомкните инструмент, чтобы зафиксировать кабель,
и потяните за крючок, чтобы разрезать оптоволокно
(см. рисунок 29.18).
15 Повторите шаги 13 и 14 для другого пластикового
оптоволокна в кабеле. Теперь оба оптоволокна име-
ют необходимую длину.
16 Сдвиньте одно из оптоволокон в переднюю часть
инструмента для зачистки и обрезки POF (инстру-
мент 6, см. рисунок 29.19).
17 Сомкните инструмент и вытащите оптоволокно, что-
бы снять с него оболочку.
18 Повторите шаги 16 и 17 для другого оптоволокна в
кабеле. Результат установки кабельного разъема
показан на рисунок 29.20.

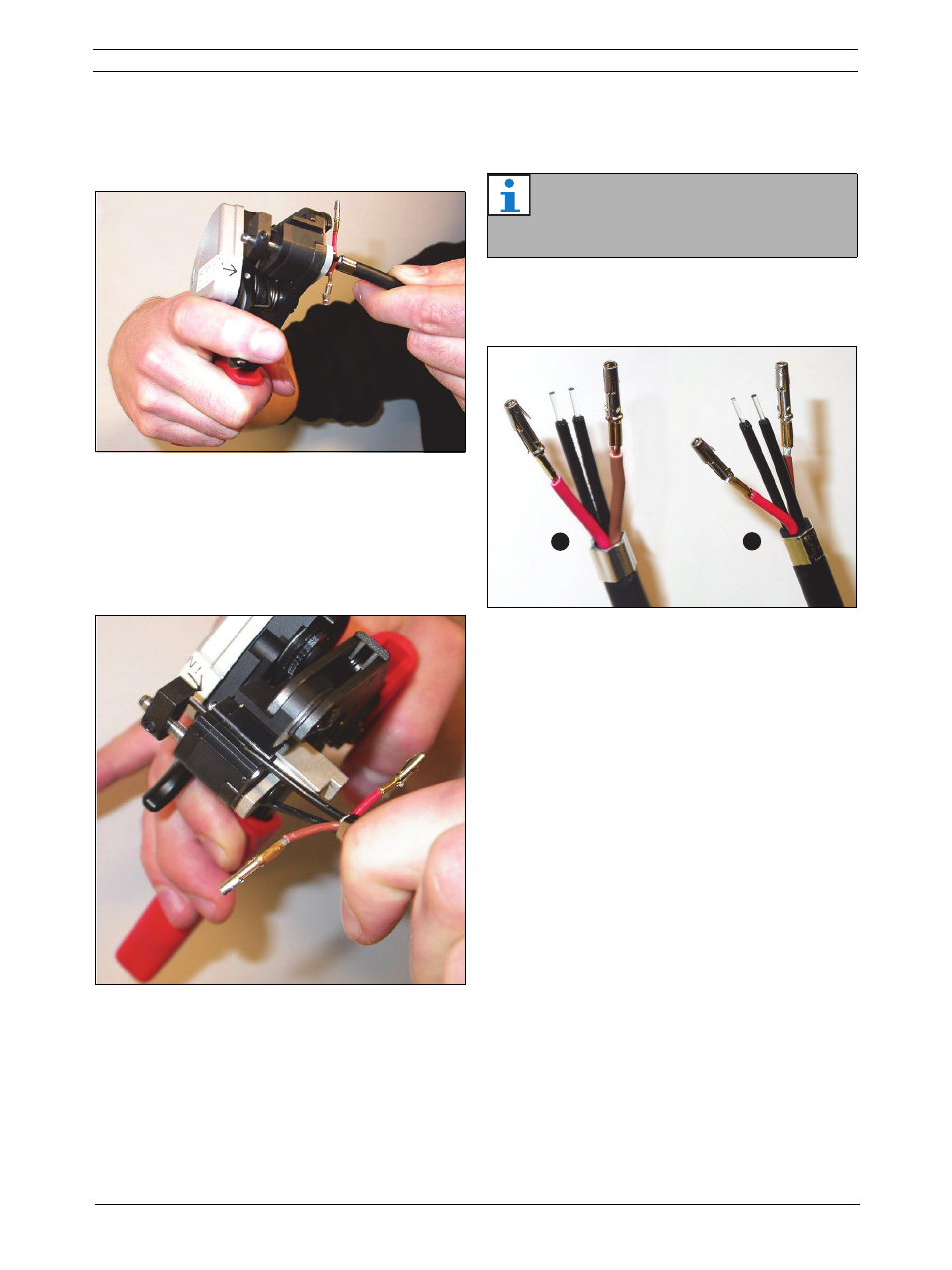

рисунок 29.18: Обрезка оптоволокна (3)
рисунок 29.19: Зачистка оптоволокна
Примечание
Не забудьте удалять снятую оболочку из
инструмента.
рисунок 29.20: Зачищенные оптические волокна
A
B
