Praesideo 4.0
ru | 297
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
26.3.4 Подсоединение управляющих
входов
Волоконно-оптический интерфейс имеет два
управляющих входа (см. рисунок 26.7). Входы
управляющего сигнала могут получать сигналы от
оборудования сторонних производителей, кото-
рые должны запускать действия с системой
Praesideo. Управляющие входы могут быть настро-
ены для срабатывания по замыканию или размыка-
нию контактов (см. раздел 43.6).
Можно также проверить кабели на наличие
короткого замыкания и размыкания контактов
(см. рисунок 26.8 и рисунок 26.9). Фактическая про-
верка входа управляющего сигнала определяется
в конфигурации.

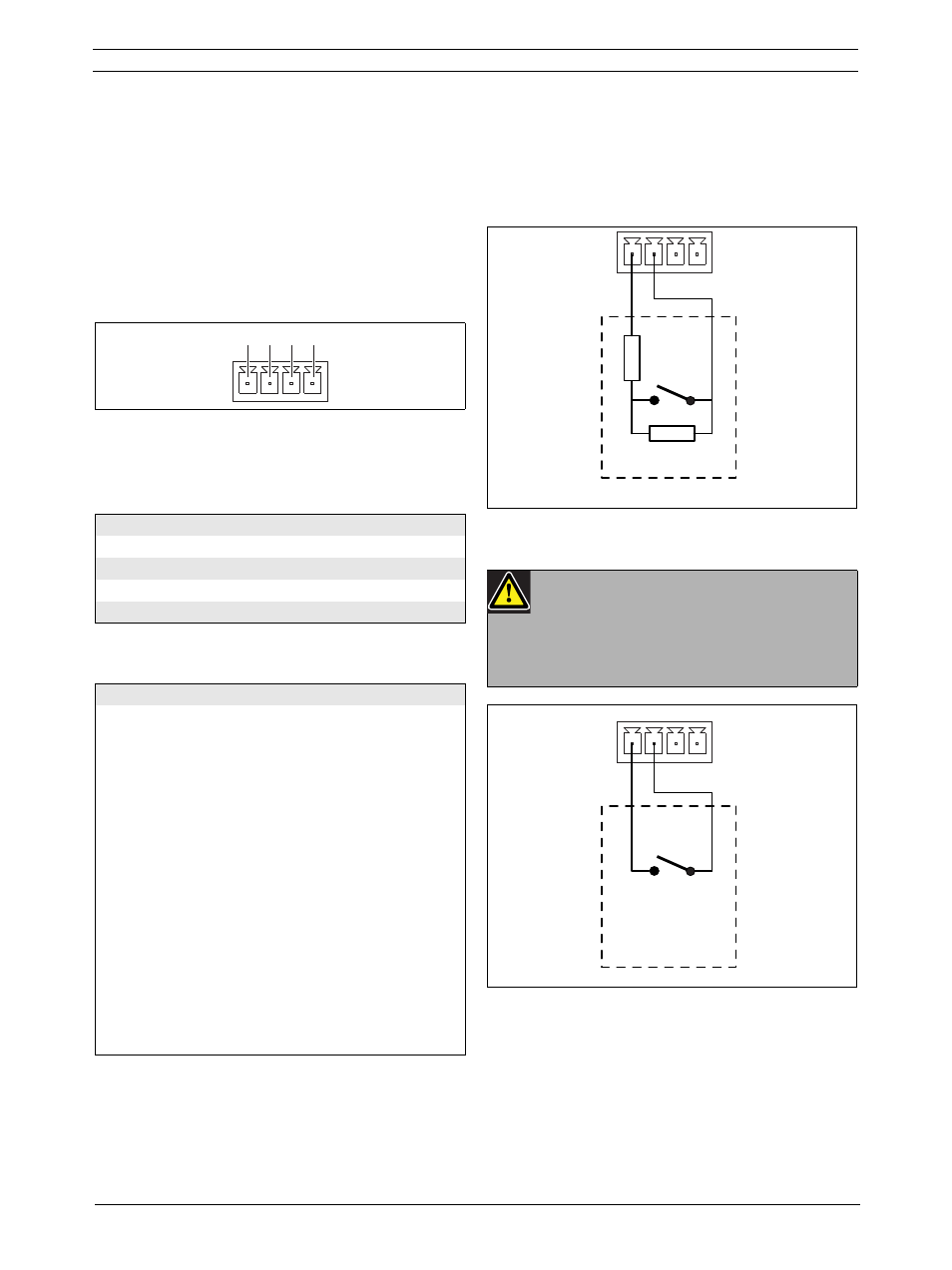

рисунок 26.7: Разъем входа управляющего сигна-
ла
таблица 26.3: Подробная информация о разъ-
еме входов управляющего сигнала
Контакт
Сигнал
1
Входной контакт 1
2
Заземление
3
Входной контакт 2
4
Заземление
таблица 26.4: Технические данные управляю-
щих входов
Управляющий вход 1 и управляющий вход 2
Определение сопротивления (с активизиро-
ванным контролем):
Короткое замыкание кабеля
< 2,5 кОм
Контакт замкнут
от 7,5 кОм
до 12 кОм
Контакт разомкнут
от 17,5 кОм
до 22 кОм
Разрыв кабеля
> 27 кОм
Определение сопротивления (с выключен-
ным контролем):
Контакт замкнут
< 12 кОм
Контакт разомкнут
> 17,5 кОм
1 2 3 4
рисунок 26.8: Контролируемый вход управляю-
щего сигнала
Предостережение
Не подсоединяйте сигналы постоянного
или переменного тока к входам управляю-
щего сигнала, иначе может быть поврежде-
на входная цепь.
рисунок 26.9: Неконтролируемый вход управляю-
щего сигнала
10k
Ω
10k
Ω
