Выход управляющего сигнала 4 предварительно сконфи-
гурирован как Индикатор сбоя. Включение расположен-
ного слева выключателя устройства звуковой
сигнализации активирует данное устройство при пере-
ключении выхода управляющего сигнала 4 в режим
неисправности. Поскольку это отказоустойчивый кон-
такт, питание не подается.
Выход управляющего сигнала 2 не сконфигурирован
предварительно, и должен быть сконфигурирован как
Устройство звуковой сигнализации в аварийной ситуа-
ции (см. таблица 43.6) для соответствия различным стан-
дартам аварийного речевого оповещения. Включение
расположенного справа выключателя устройства звуко-
вой сигнализации приводит к активации данного уст-
ройства при переходе системы в аварийное состояние.
При необходимости устройство звуковой сигнализации
может быть активировано в других ситуациях, в зависи-
мости от того, какие функции заданы для выхода управ-
ляющего сигнала 2.
5.3.11 Использование
дополнительного выхода 24 В
Сетевой контроллер обеспечивает силу тока
(100 мА) и выход напряжения 24 В.
Данный выход напряжения можно использовать для раз-
личных целей. Если резервный источник питания 48 В
(аккумулятор) подключен к резервному входу аккумуля-
тора, выход 24 В может использоваться при неисправнос-
ти питающей сети. Обычно данный выход применяется в
качестве источника питания для сигнального светофора
неисправности/аварийного состояния, расположенного
на верхней части стеллажа для оборудования, для пере-
ключения сегментов сигнального светофора используют-
ся контакты выхода управляющего сигнала. Подберите
сигнальный светофор с высокопроизводительными све-
тодиодными индикаторами 24 В для поддержания силы
общего тока на уровне не выше 100 мА, например, серии
PatLite LCE-302-RYG, со звуковой сигнализацией или
без нее. Зеленый свет горит при нормальном состоянии,
желтый в случае состояния неисправности, а красный
при аварийном состоянии. Воспользуйтесь переключате-
лями выходов управляющего сигнала Fault alarm
indicator (выход управляющего сигнала 5 на контроллере
сети) и Emergency alarm indicator.
5.3.12 Подсоединение порта RS232
Контроллер сети имеет разъем RS232 для производства и
развития. Не используйте данный контроллер в установ-
ленных системах Praesideo.

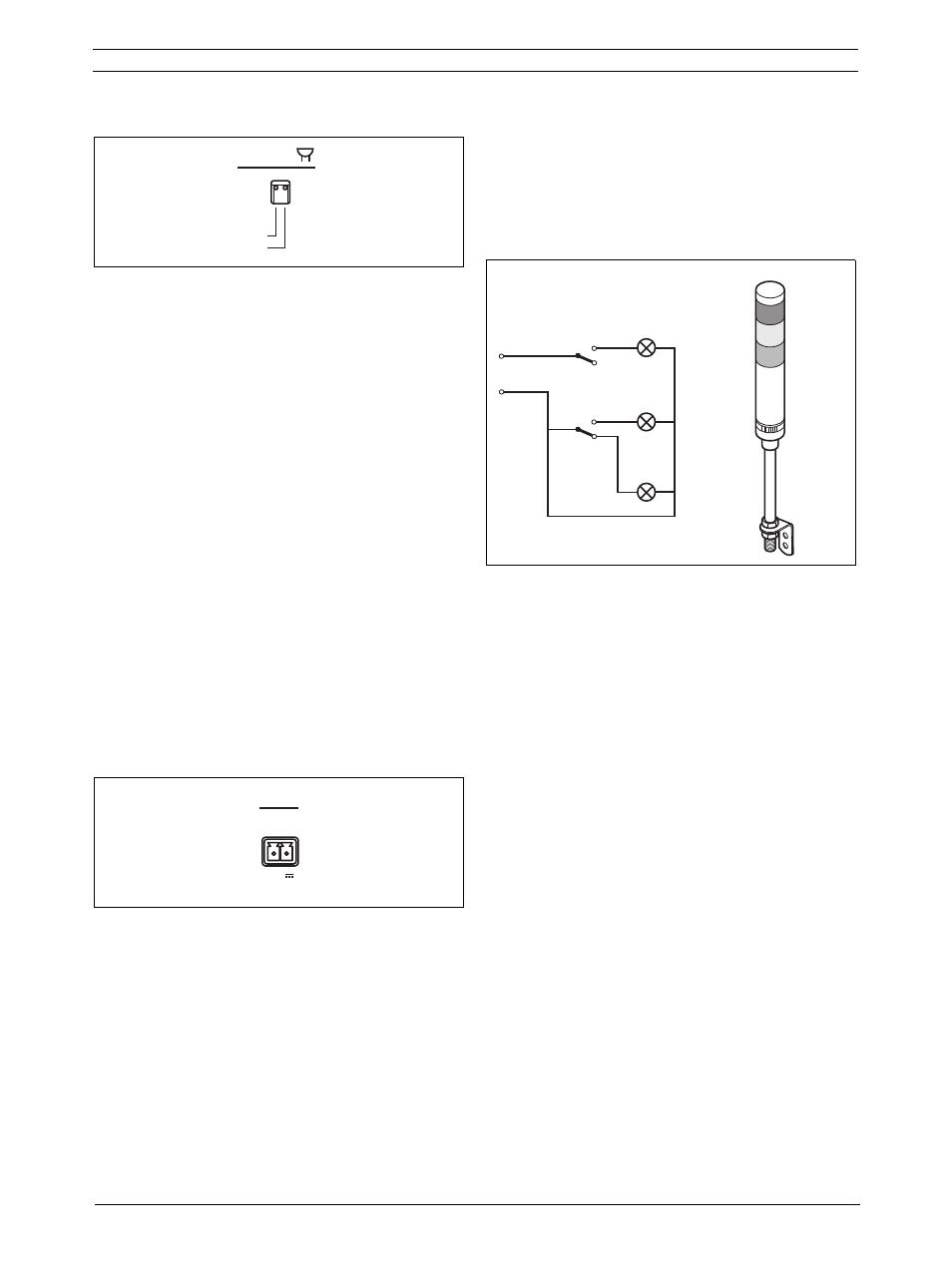

рисунок 5.11: Выключатели устройства звуко-
вой сигнализации
рисунок 5.12: Дополнительный выход 24 В
Fault (Out 4)
Off
On
Emergency (Out 2)
Buzzer
24V
+ 0
100 mA
24VOut
рисунок 5.13: Выключатели устройства звуко-
вой сигнализации
RED
YELLOW
GREEN
RED
YELLOW
GREEN
FAULT ALARM INDICATOR
EMERGENCY ALARM INDICATOR
24 V
