Praesideo 4.0 ru | 139
Bosch Security Systems B.V. IUI-PRAESIDEO_4.0 | V1.0 | 2013.01 Инструкции по установке и эксплуатации.
6.3.6 Подсоединение выходов
управляющего сигнала.
Аудиорасширитель имеет 5 выходов управляющего сиг-
нала. Выходы управляющего сигнала могут использо-
ваться для отправки сигналов к оборудованию
стороннего производителя для запуска действий. Каждое
соединение управляющего выхода имеет три контакта
(см. рисунок 6.7).
Общий контакт (С) выхода управляющего сигнала всегда
должен быть подсоединен. Нормально замкнутое (NC)
или нормально разомкнутое (NO) состояние другого при-
соединенного контакта зависит от того, какое действие
должно выполняться при активном состоянии управляю-
щего выхода (см. таблица 6.4).
В режиме конфигурации управляющему выходу необхо-
димо назначить целевое устройство, соответствующее
действию, которое будет выполнено при активизации
(см. таблица 43.6).
6.4 Установка
Аудиорасширитель сети подходит либо для установки на
стол или на 19-ти дюймовый стеллаж. Поставляются
четыре ножки (для установки на стол) и два кронштейна
(для установки на стеллаж).

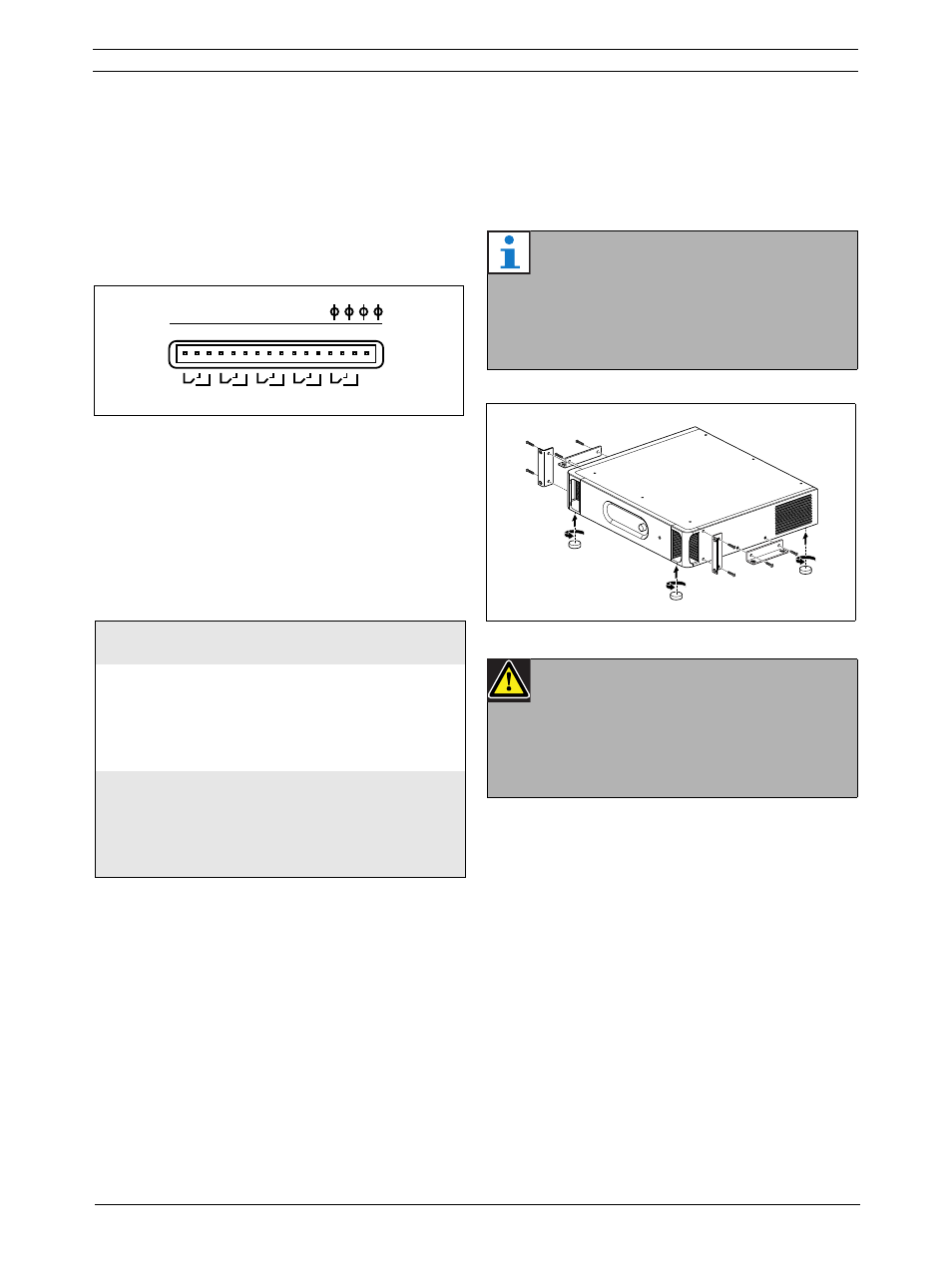

рисунок 6.7: Управляющие выходы
таблица 6.4: Подробная информация о выходах
управляющих сигналов
Подсоеди-
нение
Аббреви-
атура Описание
Нормально
замкнутый NC По умолчанию, кон-
такт NC соединен с
общим контактом C.
Когда выход активи-
зируется, контакт NC
размыкается.
Нормально
разомкнутый NO По умолчанию, контакт
NO не соединен с
общим контактом C. Ког-
да выход активизирует-
ся, контакт NO
замыкается.
C NC NO C NC NO C NC NO C NC NO C NC NO
Control Out
1 2 3 4 5
Примечание
Центральные положения кронштейнов
могут использоваться для защиты узла на
столе или полке. Они также могут исполь-
зоваться для установки узла вертикально
на стене.
рисунок 6.8: Установка
Предостережение
Чтобы прикрепить кронштейны к устройс-
тву, используйте входящие в комплект
кронштейнов винты. Винты с длиной > 10
мм могут касаться или повредить внутрен-
ние детали устройства.
