Praesideo 4.0
ru | 170
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
8.4
Управление
вентиляторами
Усилители PRS-1P500, PRS-2P250 и PRS-4P125 аппа-
ратной версии 06/00 и далее имеют схему контроля вен-
тиляторов, определяющую их вращение. Определение
вращения необходимо для соответствия применяемым в
США стандартам UL864 и UL1711. Кроме того, в цели
соответствия данным стандартам необходимо, чтобы
внутренние вентиляторы работали на полной скорости.
С помощью перемычки на главной печатной плате мож-
но выбрать одну из двух опций:
• Обычный режим (заводская настройка по
умолчанию) - Терморегулируемые вентиляторы в
обычном режиме работают на низкой скорости и
переключаются на высокую скорость в случаях,
когда температура превышает определенный
заданный уровень. Контроль вентиляторов не
подключен.
• Полная скорость - Вентиляторы постоянно работают
на полной скорости. Контроль вентиляторов
подключен. При использовании данной опции не
переводите коммутирующий усилитель в дежурный
режим (см. раздел 44.4), т.к. в этом режиме фены
останавливаются и генерируется событие
неисправности.
На печатной плате перемычка обозначена как X18;
обычный режим можно выбрать с помощью подключе-
ния 1-2, полную скорость - с помощью подключения
2-3. См. рисунок 8.15.

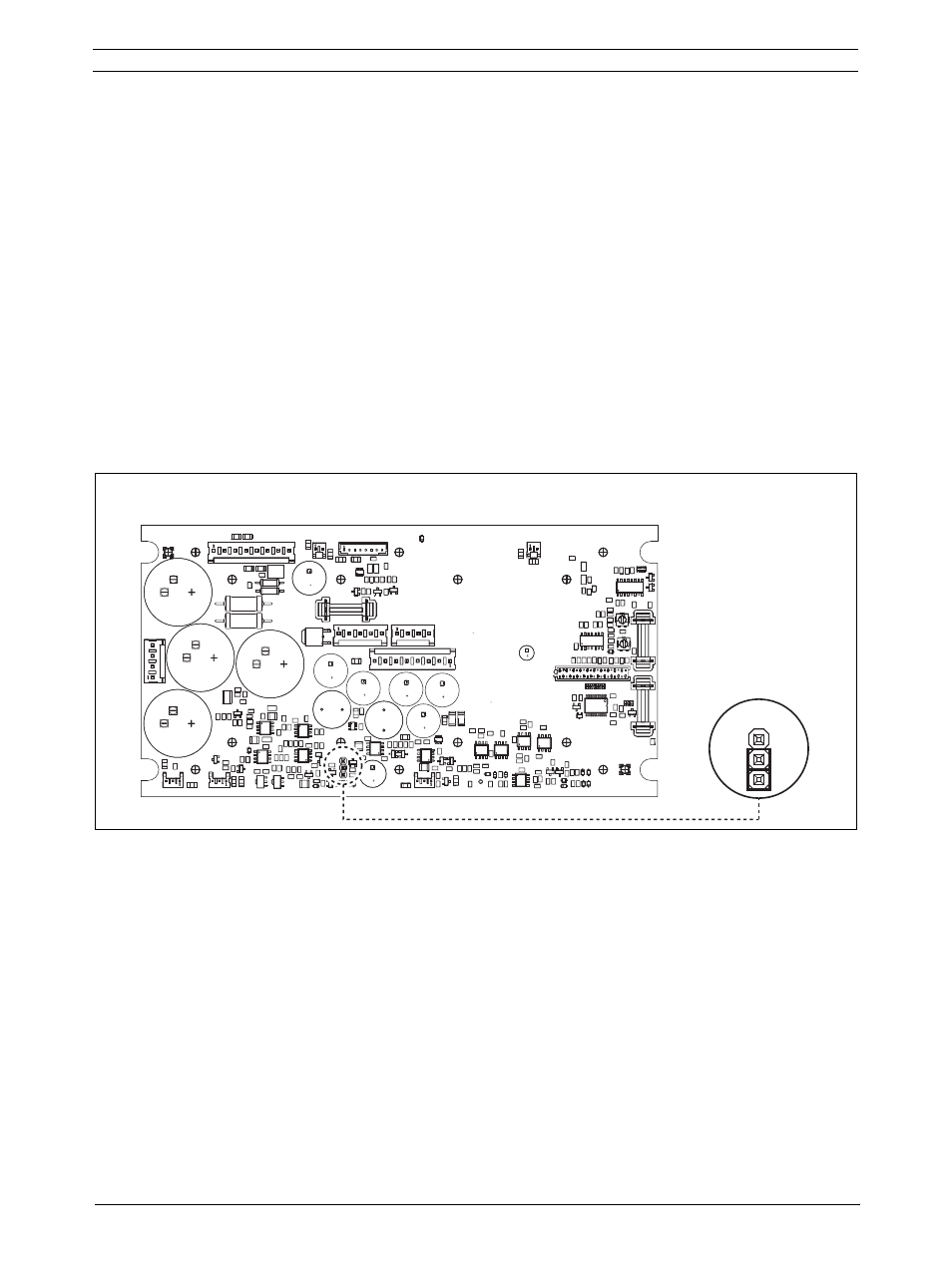

рисунок 8.15: С помощью перемычки Х18 осуществляется управление вентиляторами в усилителях
PRS-1P500, PRS-2P250 и PRS-4P125
PRS-1P500, PRS-2P250 and PRS-4P125
1
2
3
X18
