Инструкции по установке и эксплуатации.

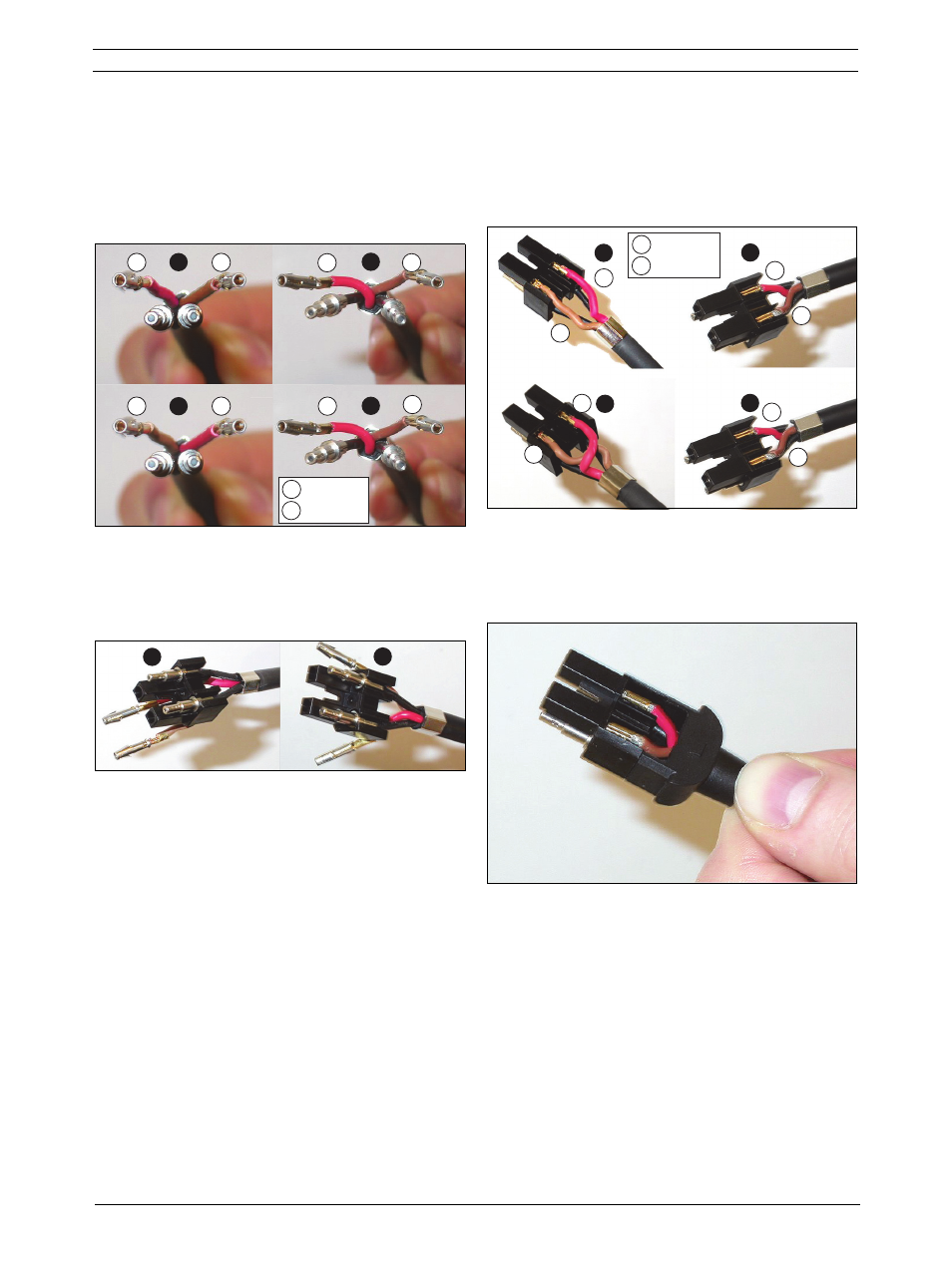

На рисунках показан способ, с помощью которого разъ-
емы должны быть собраны с обеих сторон кабелей.
Делайте следующее:
26 Проверьте, чтобы медные провода и пластмассовые
оптические волокна были правильно расположены
(см. рисунок 29.31).
27 Вложите металлические наконечники в монтажный
блок (см. рисунок 29.32)
28 Вложите гнездовые контакты в монтажный блок (см.
рисунок 29.33). В одном из разъемов, присоединен-
ном к кабелю типа А, красный и коричневый медные
провода должны пересекаться, чтобы соответство-
вать монтажной схеме (см. рисунок 29.28).
29 Вставьте монтажный блок в заднюю часть корпуса
рисунок 29.31: Позиционирование медных прово-
дов и оптоволокон
рисунок 29.32: Монтажный блок и задняя часть
корпуса
A
B
A
B
R
B
B
R
R
B
R
B
R
B
= Red
= Brown
A
B
рисунок 29.33: Монтажный блок и задняя часть
корпуса
рисунок 29.34: Монтажный блок/задняя часть
корпуса в сборе
A
B
A
B
B
B
R
B
R
R
B
R
R
B
= Red
= Brown
