Инструкции по установке и эксплуатации.
8.3.5.2 Линии громкоговорителя
Между разъемами Lsp Out+ и Lsp Out- должны быть присо-
единены громкоговорители. Напряжение между данными
разъемами (100 В, 70 В или 50 В) зависит от положения
перемычки на выходной плате (см. рисунок 8.5).
Существует возможность использования различного
напряжения для уменьшения объема линии громкогово-
рителя. Например, если все громкоговорители подходят
для 100 В, то максимальный выходной уровень будет
равен 40 дБВ. Если линейное напряжение громкогово-
рителя установлено на 70 В, то максимальный выход-
ной уровень уменьшится до 37 дБВ (разница: -3 дБ).
Если установка произведена на 50 В, то произойдет
уменьшение до 34 дБВ (разница: -6 дБ).
Предостережение
Проверьте спецификацию
громкоговорителей, чтобы выяснить, какое
максимальное напряжение может быть на
выходах на громкоговорители усилителей
мощности. Чтобы снизить риск поражения
электрическим током, выполняйте только те
действия по техобслуживанию системы,
которые описаны в инструкции по
эксплуатации. Остальные действия должны
выполняться только квалифицированными
специалистами. См. section 1.2,
«Предполагаемая аудитория».

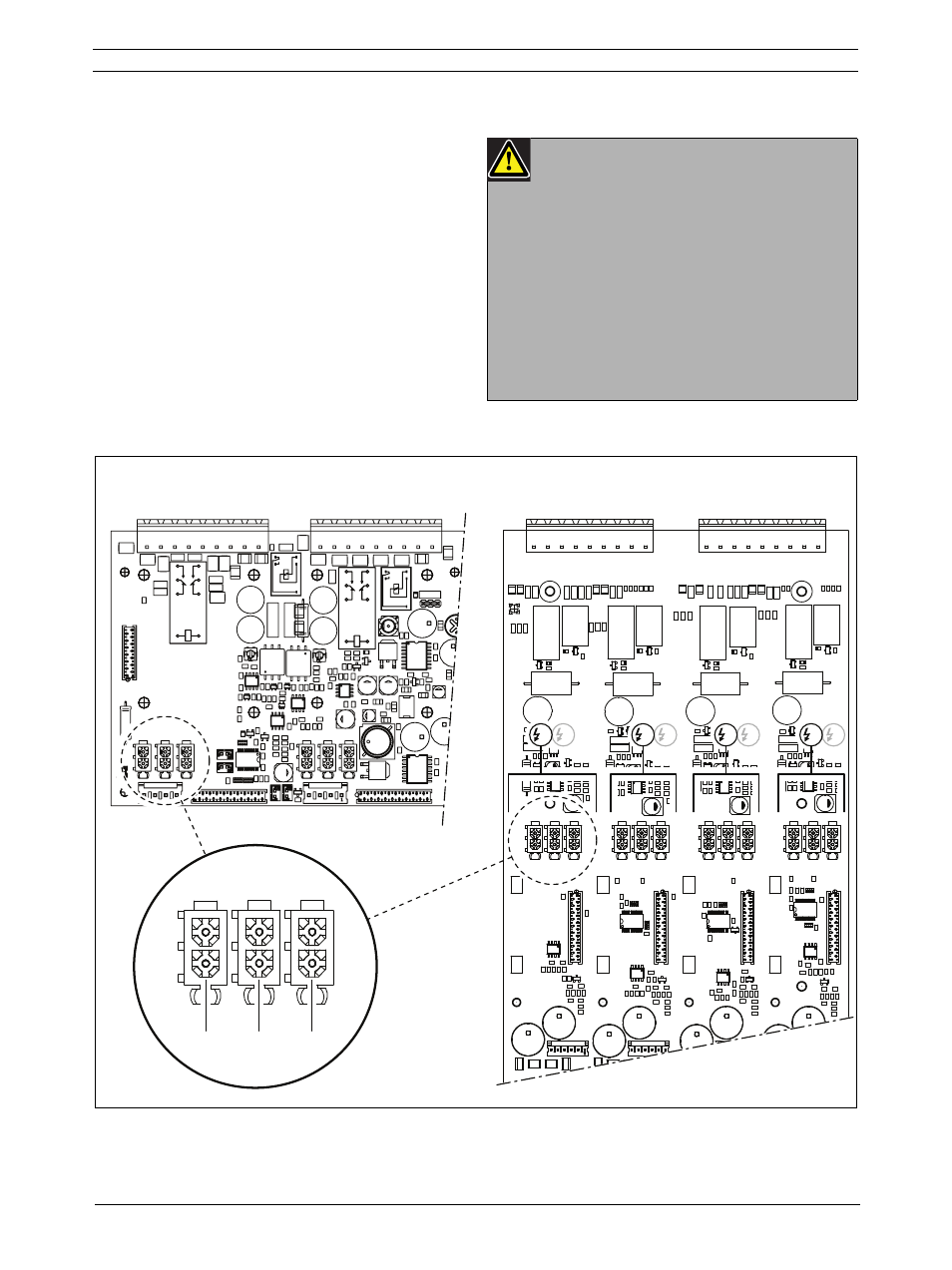

рисунок 8.5: Вид сверху выходных плат усилителя мощности
100 V
70 V
50 V
PRS-1P500, PRS-2P250, PRS-4P125
Power Amplifier
LBB4428/00
Power Amplifier
8
7
6
5
4
3
2
1
