3. Установка
3-25
Festo P.BE-SFC-DC-CO-RU ru 1005b
Винтовые клеммы адаптер (IP20)
При помощи адаптера производится подключение шины на
клеммную планку 2 x 5. Используйте второй рад подключений для
продолжения Fieldbus.
Максимально допустимый ток на клеммах составляет 4 А.
Используйте кабели м минимальным сечением 0,34 мм
2
.
Закажите этот разъем на Festo (тип: FBA-1-SL-5POL) вместе с
клеммной планкой типа FBSD-KL-2x5POL.

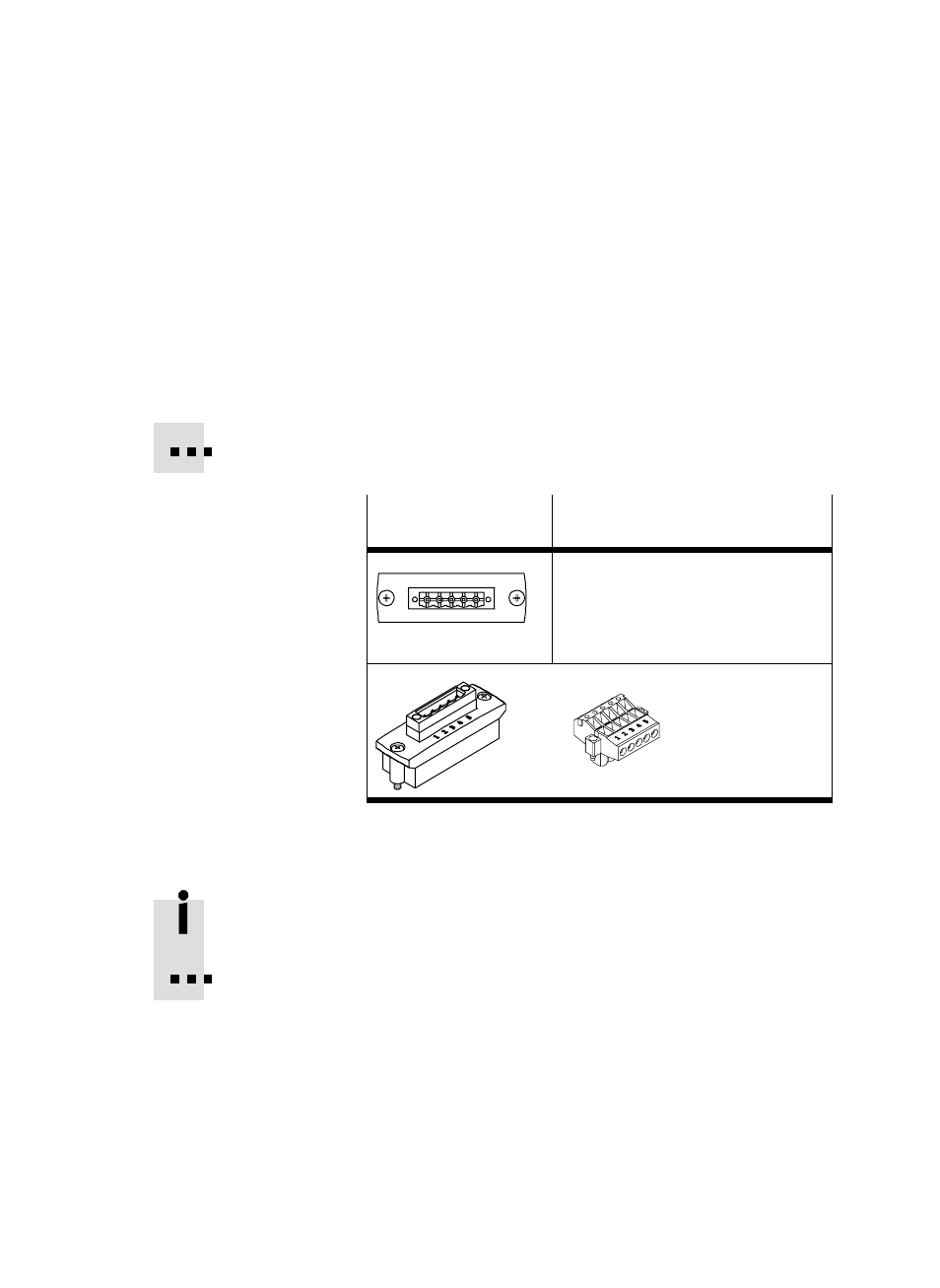

Адаптер винтовых
клемм
№ контакта
1 2 3 4 5
1. Шина 0 В
2. CAN_L
3. Экран
4. CAN_H
5. Шина 24 В DC
Клеммная планка 2 x 5
Табл. 3/10: Расположение штырьков разъема Fieldbus
(адаптер с винтовыми клеммами 5-конт.)
Если Fieldbus подключается через клеммную планку типа
FBSD-KL-2x5POL от Festo, можно реализовать функцию T-адаптера.
В качестве альтернативы у Вас имеются кабели шины различных
производителей (см. также приложение A по принадлежностям).
