3. Установка
3-24
Festo P.BE-SFC-DC-CO-RU ru 1005b
Адаптер M12 (IP54)
Закажите этот разъем на Festo (тип: FBA-2-M12-5POL).
Подключение шины происходит через 5-контактную втулку M12 с
резьбовым соединением PG 9. Используйте вторую втулку для
продолжения проводки Fieldbus.
Внимание
ИСпользуйте защитный колпачок для закрытия
неиспользованных разъемов.
Так достигается уровень защиты IP65.
Закажите этот разъем на Festo (тип: FBA-2-M12-5POL).

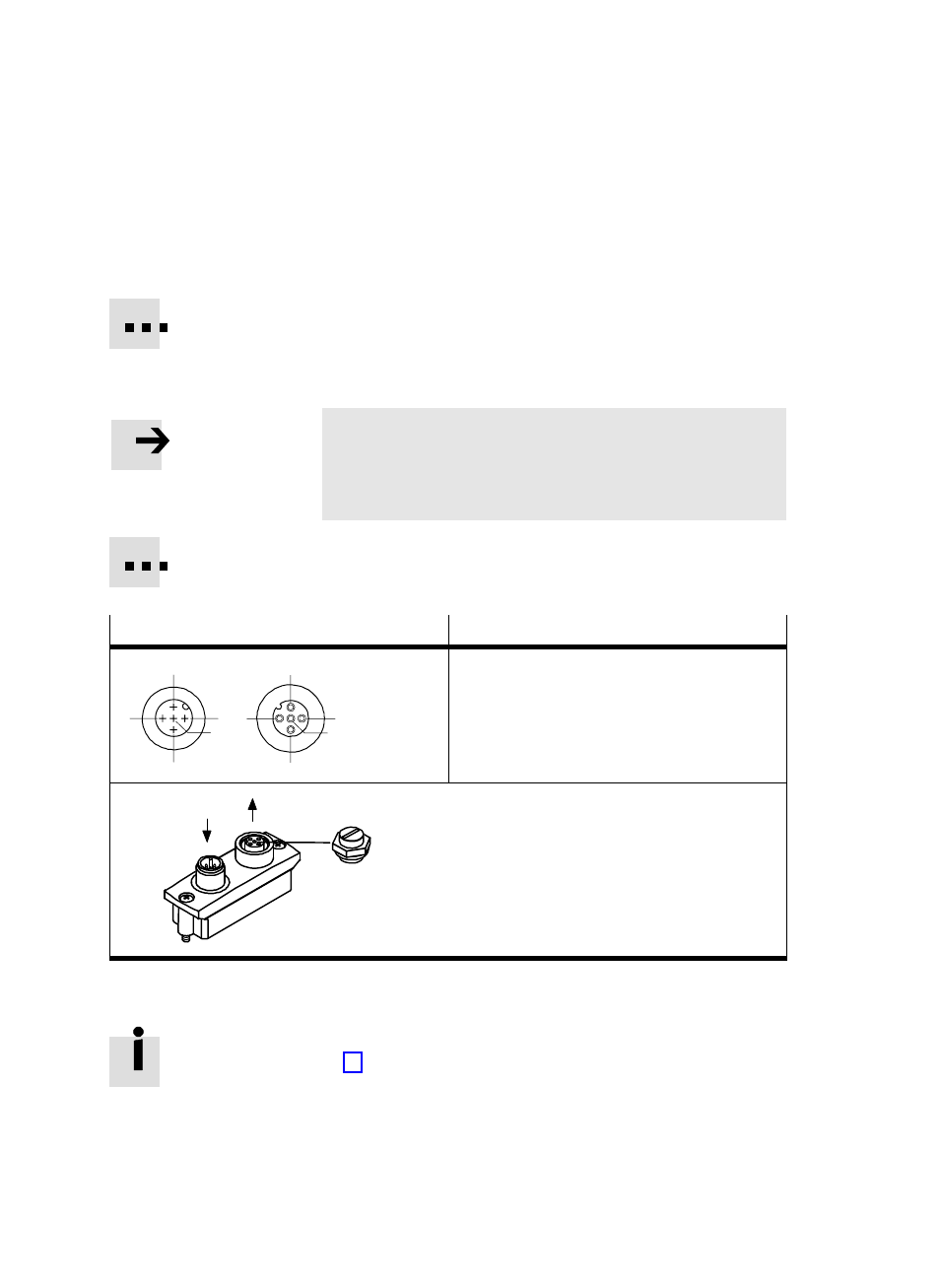

Адаптер M12
№ контакта
5
2
3
4
1
5
1
4
3
2
1. Экран
2. Шина 24 В DC
3. Шина 0 В
4. CAN_H
5. CAN_L
Защитный колпачок или штекер с
нагрузочным сопротивлением
шины для случаи, если разъем не
используется.
Bus in
Bus out
Табл. 3/9: Распределение штырьков разъема Fieldbus (адаптер для подключения M12, 5-котн.)
При помощи обоих разъемов M12можно реализовать T-адаптер
