2. Монтаж
2-4
Festo P.BE-SFC-DC-CO-RU ru 1005b
2.3 Монтаж контроллера
SFC-DC можно смонтировать двумя способами:
– настенный монтаж на ровной поверхности,
– монтаж на монтажной планке.
Внимание
Монтируйте SFC-DC или монтажную планку таким образом,
чтобы оставалось достаточно пространства для отвода тепла
(сверху и снизу не менее 40 мм).
Настенный монтаж
Вам потребуются:
– монтажная поверхность прибл. 120 x 160 мм.
– 2 комплекта промежуточных опор тип MUP-18/25
(принадлежности). 4 скобы закреплены на кромке корпуса
(см. Рис. 2/2).
– 4 резьбовых отверстия для винтов M3 (размеры см. Рис. 2/2).
120 мм
прибл. 105 мм

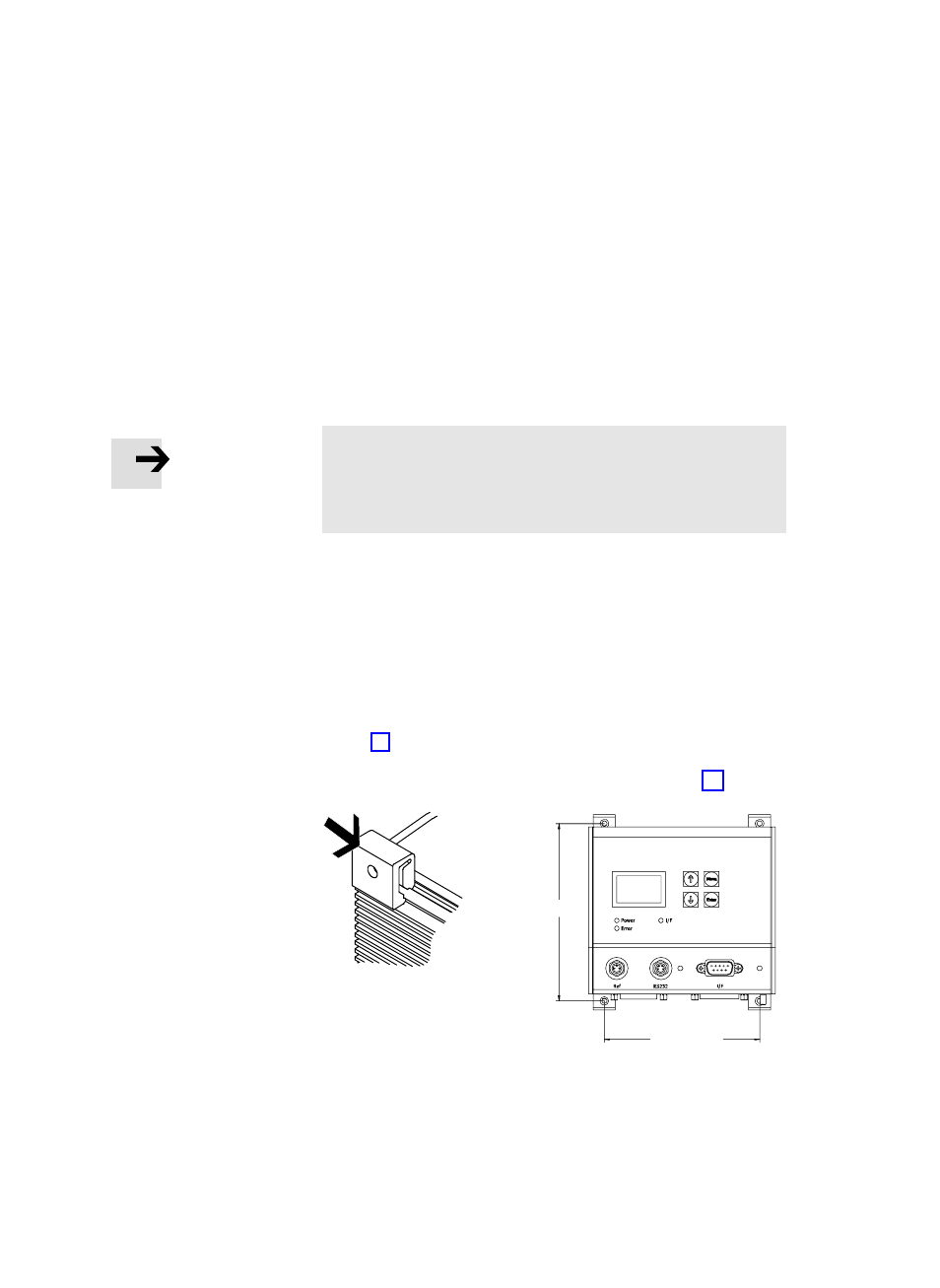

Рис. 2/2: Монтаж посредством винтового крепления
