Инструкция по эксплуатации Festo Контроллер двигателя SFC-ST
Страница 77
Advertising
3. Установка
3-23
Festo P.BE-SFC-DC-CO-RU ru 1005b
1
Крышка со
смотровым окном
2
Зажимная скоба
для подсоединения
экрана
3
Глухая пробка для
случая, когда
разъем не
используется
4
Продолжить
соединение
Fieldbus (OUT)
5
Входящее
соединение
Fieldbus (IN)
6
Выполнить только
емкостное
соединение
V+ GND
H L
SLD
V+ GND
H L
SLD
2
1
3
4
5
6
Bus in
Bus out

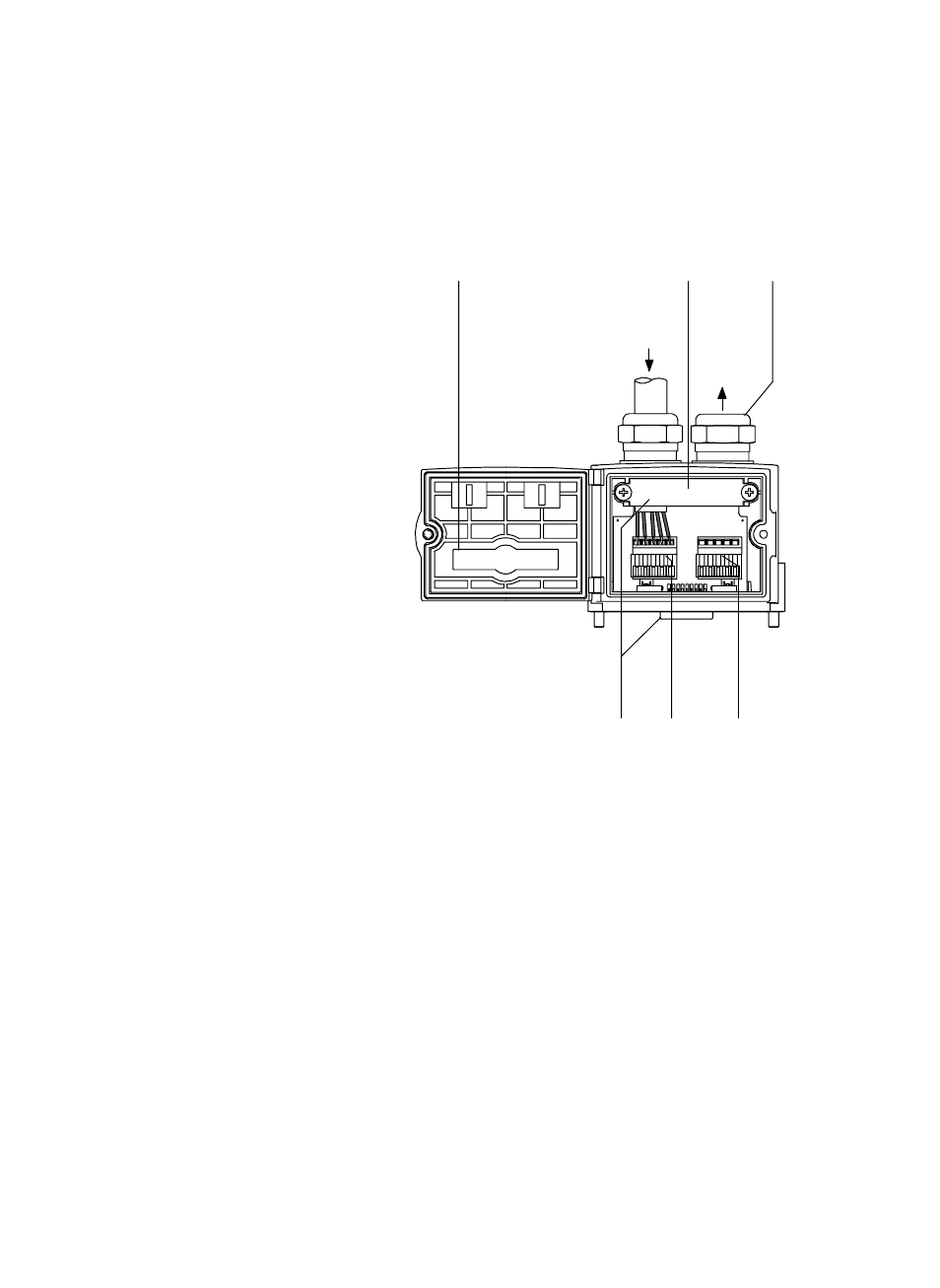

Рис. 3/5: Штекер Fieldbus от Festo типа FBS-SUB-9-BU-2x5POL-B
