6. Диагностика и индикация ошибок
6-6
Festo P.BE-SFC-DC-CO-RU ru 1005b
Состояние соединения и конечного автомата
I/F
1)
Состояние
зеленый светодиод
Конечный автомат
ON
OFF
“Operational”
Устройство контроля состояния связи в
режиме “operational”.
горит зелёным
ON
OFF
“Stopped”
Задающий модуль отправил сигнал Stop.
мигает 1 раз зелёным
ON
OFF
“Pre-operational”
SFC-DC задающего модуля CAN ещё не
находится в режиме Operational mode
(но SDO доступны).
мигает зелёным
красный светодиод
Соединение (шинное)
ON
OFF
Соединение исправно
выкл
ON
OFF
“Warning Limit reached“
Имели место несколько ошибок связи или
SFC-DC не получает ответа
(задающий модуль выключен или обрыв
кабельного соединения).
мигает 1 раз красным
ON
OFF
“Node guarding error“
Возникла ошибка Node Guarding
(только при активации).
При одновременном появлении имеет
приоритет перед “Warning Limit reached“.
мигает 2 раза красным
ON
OFF
Не настроены параметры шинного
соединения
Например, при включении, если имеются не
все параметры шинного соединения (Node
ID, DS402/FHPP, скорость передачи
данных).
горит красным
1)
2-цветный светодиод согласно DR 303-3. При одновременном
появлении красный светодиод имеет приоритет – не комбинированная
индикация красного и зелёного цвета.

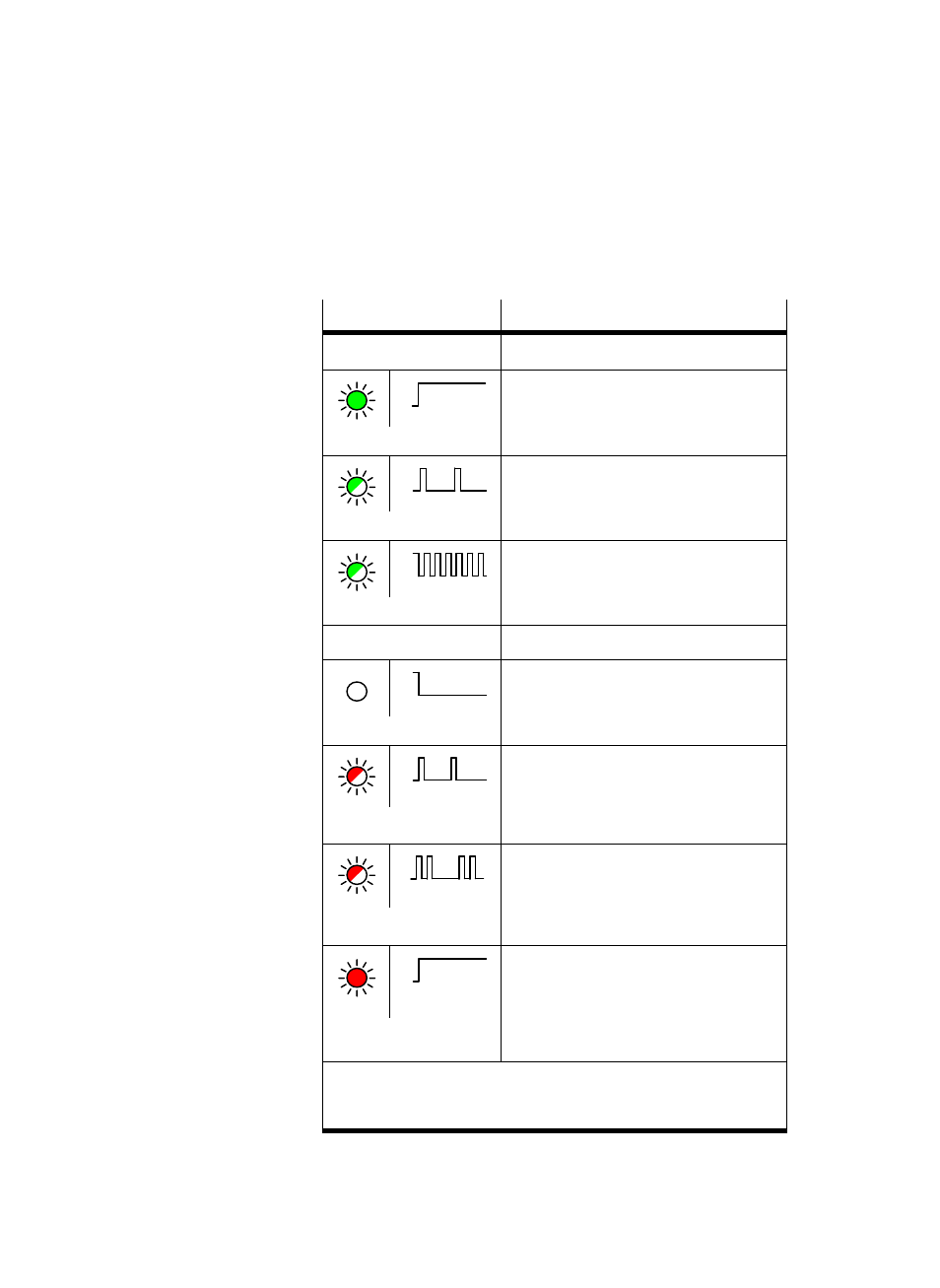

Табл. 6/4: Светодиод “I/F”
