3. Установка
3-7
Festo P.BE-SFC-DC-CO-RU ru 1005b
Осторожно
Повреждение устройств.
Электропитание 24 В пост. тока SFC-DC не обладает
специальной защитой от перенапряжения.
Убедитесь в том, что допустимые допуски напряжения не
превышаются, см. Табл. 3/4.
Соединение
Кон
такт
Обозначение Функция
Цвет жил
1)
A1
Питание
нагрузки
+24 В перем.
тока, нагрузка
черный, 1
A2
Питание
нагрузки
Нагрузка –
заземление
2)
черный, 2
1
Питание
логики VCC
+24 В пост. тока,
логические схемы
белый
2
Питание логики -
заземление
Заземление,
логика
2)
коричневый
3
не подключен
зарезервировано зеленый
4
FE
Заземляющий
контакт (корпус)
3)
–
4)
5
не подключен
зарезервировано желтый
–
Корпус штекера Заземляющий
контакт (корпус)
3)
Гибкая
перемычка
с кабельным
наконечником
M4
FE
Заземляющий
контакт (корпус)
3)
–
1)
Цвета кабеля с питающим кабелем тип KPWR-MC-1-SUB-15HC-...
2)
Подключения к массе (заземление) блоков питания можно осуществлять только через корпус, экран или
функциональное заземление (FE)!
3)
Используйте только одно подключение, см. раздел 3.3
4)
При кабелях типа KPWR-MC-1-SUB-15HC-... не соединено.

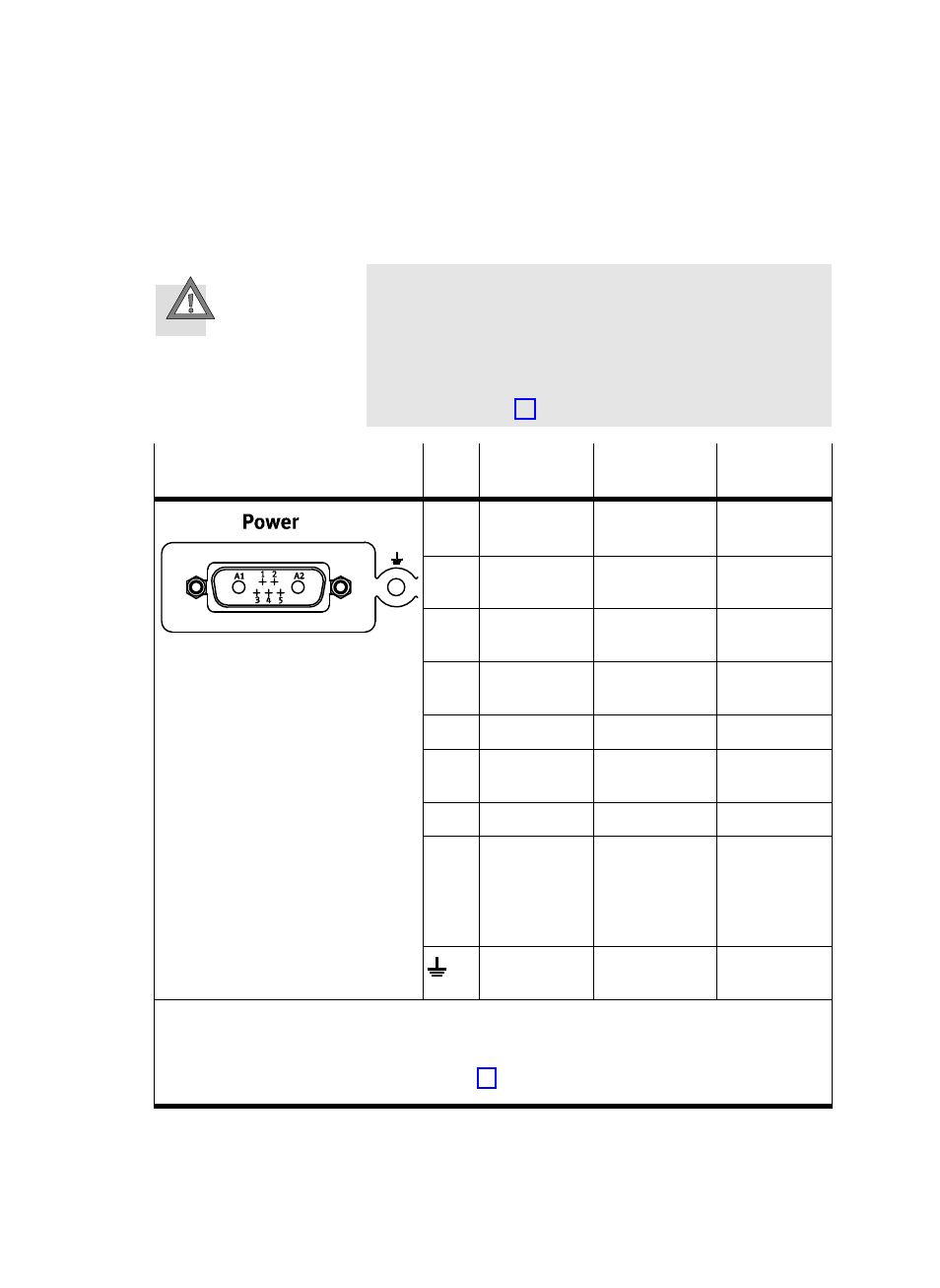

Табл. 3/3: Подключение “Power” (электропитание) на SFC-DC
