5. Ввод в эксплуатацию
5-80
Festo P.BE-SFC-DC-CO-RU ru 1005b
5.6.6 Контроль состояния покоя
С помощью контроля состояния покоя можно распознавать выход
из окна заданного положения в состоянии покоя.
По завершении заданного положения и сообщения сигнала MC в
слове состояния привод переходит в состояние “Покой”,
бит SPOS.B6 (контроль состояния покоя) сбрасывается.
Если в таком состоянии привод внешними силами или прочим
воздействием удаляется из окна положения покоя на минимально
установленное время, устанавливается бит SPOS.B6.
Как только привод снова будет находиться в течение времени
контроля покоя в пределах окна положения покоя, будет сброшен
бит SPOS.B6.
1
Заданное положение
2
Действительная
позиция
3
Контроль состояния
покоя (SPOS.B6)
4
Motion Complete
(SPOS.B2)
(перемещение
завершено)
5
Окно позиции покоя
6
Окно заданной позиции
7
Время подрегу-
лировки/успокоения
(Position window time/
Damping time)
8
Время контроля
состояния покоя
1
0
1
0
1
2
3
4
5 6
7
8
8

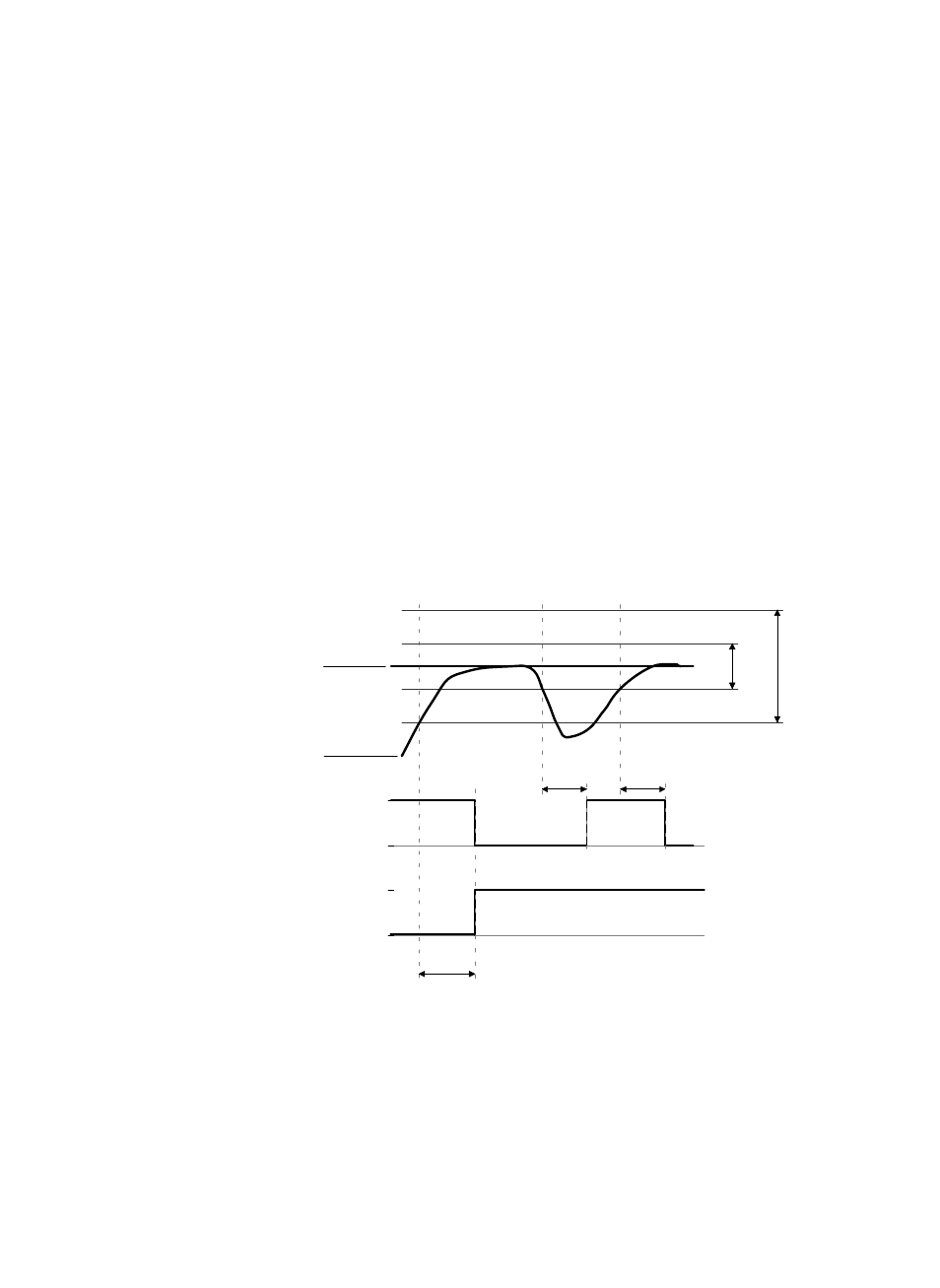

Рис. 5/9: Контроль состояния покоя
