3. Установка
3-14
Festo P.BE-SFC-DC-CO-RU ru 1005b
Через контакт 1/3 подготавливается питающее напряжение
датчика начала отсчета (24 В пост. тока/земля).
Осторожно
Повреждение устройств.
Постоянное напряжение 24 В на контакте 1 имеет специальный
предохранитель от перегрузки, напряжение забирается от
основного источника тока в соответствии с защитой от
электростатического разряда и неправильной полярности.
• Используйте подключение исключительно для датчика начала
отсчета (электропитание датчика).
Использование в качестве блока питания для других
потребителей недопустимо.
Вход сигнала с датчика REF соответствует по своим электрическим
свойствам входной спецификации, которая находится в
приложении “Технические данные”.

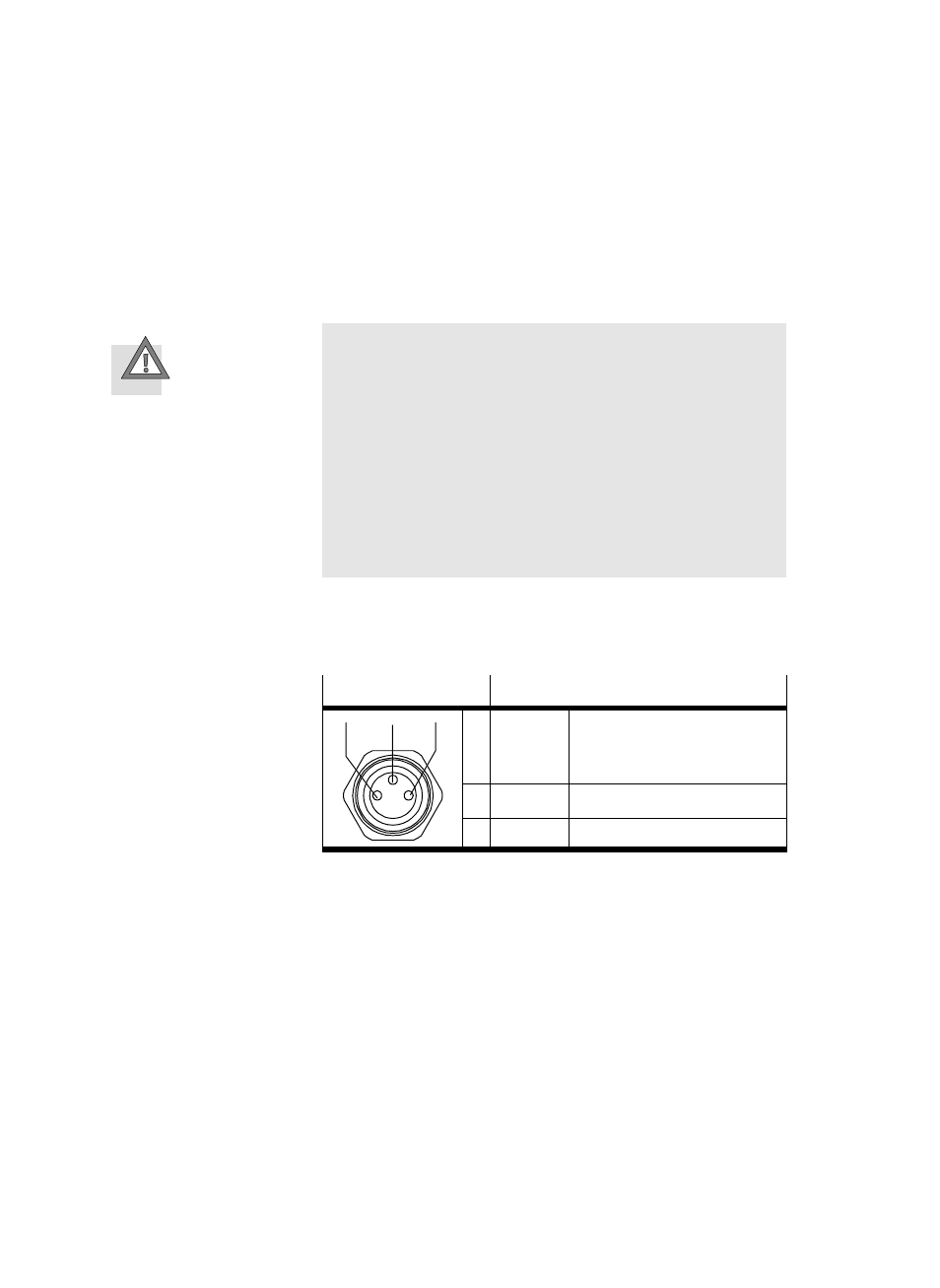

Розетка M8 Описание
1 4 3 1 +24VDC +24 В пост. тока выход по
напряжению для датчика начала
отсчета
4 K Контакт датчика начала отсчета
3 GND Заземление
Табл. 3/7: Подключение “Ref” (датчик начала отсчета) на SFC-DC
