3. Установка
3-11
Festo P.BE-SFC-DC-CO-RU ru 1005b
3.5 Последовательный интерфейс
Последовательный интерфейс для установки параметров, ввода в
эксплуатацию и диагностики.
Внимание
Используйте для подключения ПК к SFC-DC один из следующих
кабелей из принадлежностей Festo:
– Кабель программирования KDI-MC-M8-SUB-9-...
– Длина 2,5 м.
• При необходимости удалите защитный колпачок с
последовательного интерфейса SFC-DC.
• Соедините следующие разъемы с кабелем программирования:
– розетка М8 на SFC-DC
– последовательный интерфейс COMx ПК.

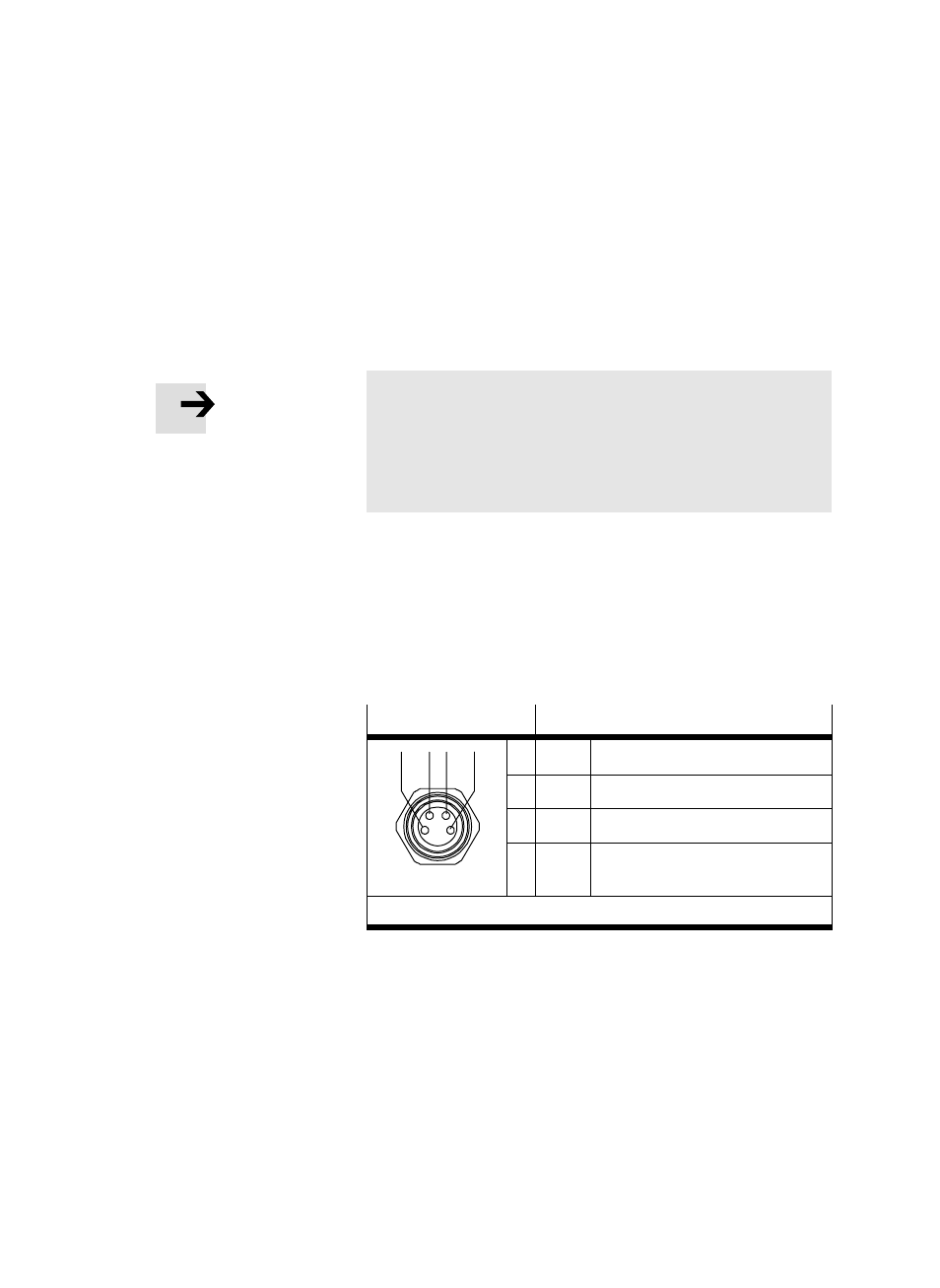

Розетка M8 Описание
3 4 2 1 1 GND Заземление
2 RXD Кабель RS232 приема от ПК 1)
3 TXD Кабель RS232 передачи от ПК 1)
4 --- зарезервировано для обслуживаю­
щего персонала – не подключать!
1) Уровни соответствуют стандарту RS232
Табл. 3/6: Разъем “RS232” (последовательный интерфейс)
