Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 3 | Аппаратура управления ru | 100
5.3.9 Подсоединение выходов
управляющего сигнала.
Контроллер сети имеет 5 выходов управляющего сигнала.
Выходы управляющего сигнала могут использоваться для
отправки сигналов к оборудованию стороннего производите-
ля для запуска действий. Каждое соединение управляющего
выхода имеет три контакта (см. рисунок 5.10).
Общий контакт (С) выхода управляющего сигнала всегда
должен быть присоединен. Нормально замкнутое (NC) или
нормально разомкнутое (NO) состояние другого присоеди-
ненного контакта зависит от того, какое действие должно
выполняться при активном состоянии управляющего выхо-
да (см. таблица 5.5).
В режиме конфигурации управляющему выходу необходи-
мо назначить целевое устройство, соответствующее
действию, которое будет выполнено при активизации (см.
таблица 43.6). Управляющие выходы 4 и 5 контроллеров
сети версии HW15/xx и выше уже имеют фиксированные
целевые устройства (см. таблица 5.6).
См. инструкции по подключению слышимого индикатора
(устройства звуковой сигнализации) к выходам управляю-
щего сигнала для оповещений в случае неисправности или
аварийного состояния в раздел 32.9.
5.3.10 Подсоединение порта RS232
Контроллер сети имеет разъем RS232 для производства и
развития. Не используйте данный контроллер в установлен-
ных системах Praesideo, за исключением следующего слу-
чая. Контроллер PRS-NCO-B поставляется с отдельным
устройством звуковой сигнализации для воспроизведения
слышимых оповещений в случае неисправности или для
аварийного речевого оповещения. Это устройство звуковой
сигнализации поставляется с разъемом для подключения
питания через порт RS232. см. раздел 32.9.

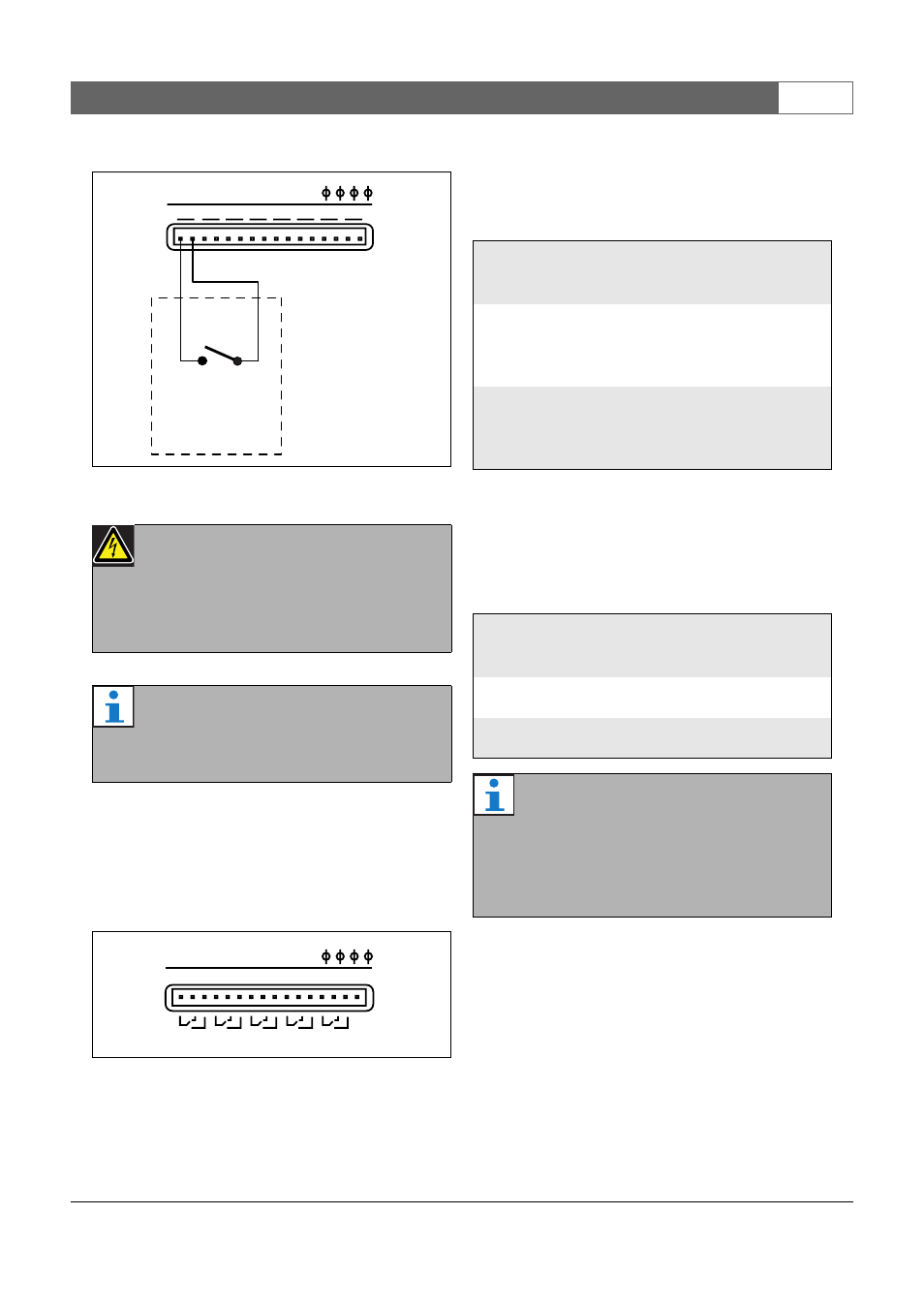

рисунок 5.9: Неконтролируемый вход
управляющего сигнала
Предупреждение
Не подсоединяйте сигналы постоянного или
переменного тока к входам управляющего
сигнала, иначе может быть повреждена
входная цепь. Используйте только
беспотенциальные контакты.
Примечание
Не объединяйте провода нескольких входов
управляющего сигнала (например, не испо-
льзуйте общий обратный провод).
рисунок 5.10: Выходы управляющего сигнала
Control In
1 2 3 4 5 6 7 8
C NC NO C NC NO C NC NO C NC NO C NC NO
Control Out
1 2 3 4 5
таблица 5.5: Подробная информация о выходах
управляющих сигналов
Подсоеди
нение Аббр-
евиату-
ра Описание
Нормально
замкнутый NC По умолчанию, контакт
NC соединен с общим
контактом C. Когда выхо-
д активизируется,
контакт NC размыкается.
Нормально
разомк-
нутый
NO По умолчанию, контакт
NO не соединен с общи-
м контактом C. Когда
выход активизируется,
контакт NO замыкается.
таблица 5.6: Выходы управляющего сигнала 4 и 5
Выход упра-
вляющего
сигнала Целевое устройство
4 Audible fault indicator (Звуковой
индикатор неисправности)
5 Визуальный индикатор
неисправности
Примечание
Для обеспечения отказоустойчивого поведения,
эти фиксированные выходы управляющего
сигнала в ситуации по умолчанию (исправный)
находятся под напряжением, так что нормально
замкнутый контакт разомкнут и будет замкнут при
возникновении неисправности.
