10.3.5.3Канал резервного усилителя
Канал резервного усилителя может быть доступен как
резервный канал для всех каналов всех базовых усилителей.
Единственным ограничением является то, что все базовые
усилители должны быть присоединены к одному и тому же
многоканальному интерфейсу. Соединение от резервного
канала усилителя может быть осуществлено как шлейф ко
всем каналам базовых усилителей.
Примите меры, чтобы номинальная мощность резервного
канала усилителя была одинаковой или большей, чем
номинальная мощность основных каналов.
Резервные и основные каналы усилителя могут быть частью
одного и того же усилителя. Используйте резервный
источник электропитания, чтобы источник питания не был
единственной причиной неисправности.
Используйте резервное электропитание, чтобы избежать
того, чтобы источник электропитания был единственным
уязвимым звеном. Плата контроля, соединенная с
последним разъемом Spare In обеспечивает контроль
резервного канала.
При отказе канала 2, показанного на рисунок 10.11,
резервный канал становится активным и поддерживает все
установки канала 2. Если также произойдет отказ канала 1,
показанного на рисунок 10.11, резервный канал не будет
поддерживать канал 1, а продолжит поддерживать канал 2.
Чтобы соединить резервный канал с каналами базового
усилителя делайте следующее:
1 Подсоедините + A Lsp Out резервного канала усилителя
к + Spare In канала N базового усилителя.
2 Подсоедините - A Lsp Out резервного канала усилителя
к - Spare In канала N базового усилителя.
3 Выполните проходное соединение ко всем каналам
базовых усилителей, для которых необходимо
обеспечить резервирование с помощью резервного
канала.
4 Дополнительно: соедините плату контроля с последним
каналом разъема Spare In.

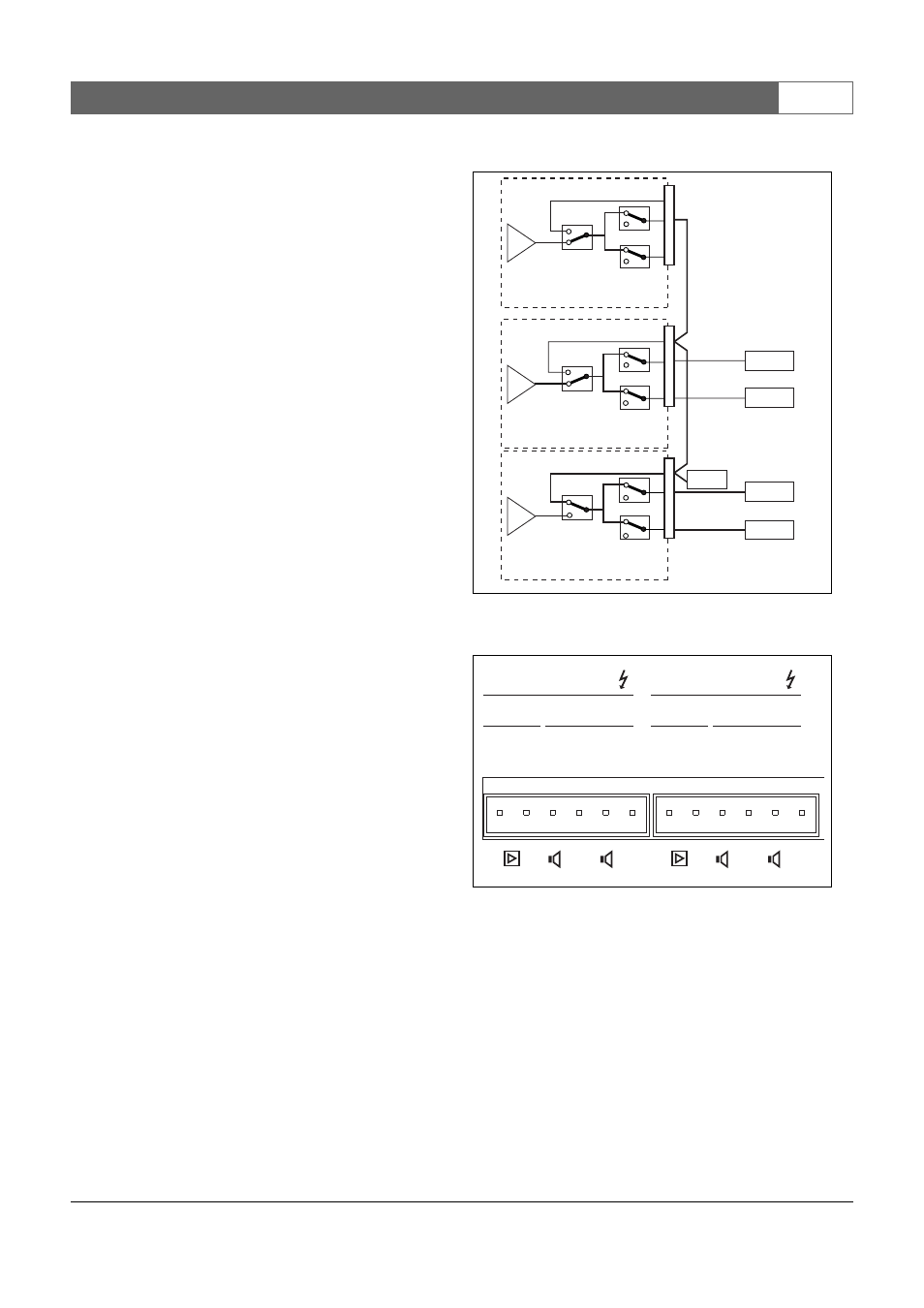

рисунок 10.11: Соединения резервного
усилителя и громкоговорителя
рисунок 10.12: Выходы базового усилителя и
входы резервного канала
