Bosch Security Systems | 2011-02
2011-02 | Инструкции по установке и эксплуатации | 5 | Вызывные станции
ru | 242
19.2.3 Интерфейс клавиатуры (X5, X6)
Внешний интерфейс для присоединения клавиатуры к
другим клавиатурам или к (дистанционной) вызывной
станции состоит из 16-ти контактного разъема IDC
(нумерация контактов приведена на печатной плате).
Клавиатуры присоединены последовательно к
вызывной станции. Это означает, что существует только
прямое соединение между вызывной станцией и первой
клавиатурой. Вторая клавиатура присоединена к
первой, третья присоединена ко второй и т.д., при
помощи плоских кабелей.
19.2.4 Селектор идентификатора (ID)
(S9)
Существует возможность присоединения:
• До 16 клавиатур вызывной станции для
предварительно конфигурированных действий
(LBB4432/00 или LBB4434/00) к (дистанционной)
вызывной станции.
• До 15 клавиатур вызывной станции для
предварительно конфигурированных действий
(LBB4432/00 или LBB4434/00) и одной цифровой
клавиатуры (PRS-CSNKP) к (дистанционной)
вызывной станции.
Для надлежащего соединения между вызывной
станцией и ее клавиатурами необходимо назначить
правильный ID каждой клавиатуре для предварительно
сконфигурированных действий, используя селектор ID
(см. ??????? 19.2, № S9 и ??????? 19.7).
ID клавиатуры для предварительно конфигурированных
действий зависит от его положения в совокупности
клавиатур. Первая клавиатура для предварительно
конфигурированных действий имеет ID 0, следующая
имеет 1, и т.д. до F для шестнадцатой клавиатуры для
предварительно конфигурированных действий.
таблица 19.5: Подробная информация о
разъемах X5 и X6
Контакт
Сигнал
1
Линия синхронизации.
2
Заземление
3
Линия прерывания (INT)
4
Заземление
5
Данные I2C (SDA)
6
Заземление
7
Синхроимпульсы I2C (SCL)
8
Заземление
9
Питание
10
Заземление
11
Питание
12
Заземление
13
Питание
14
Заземление
15
Питание
16
Заземление

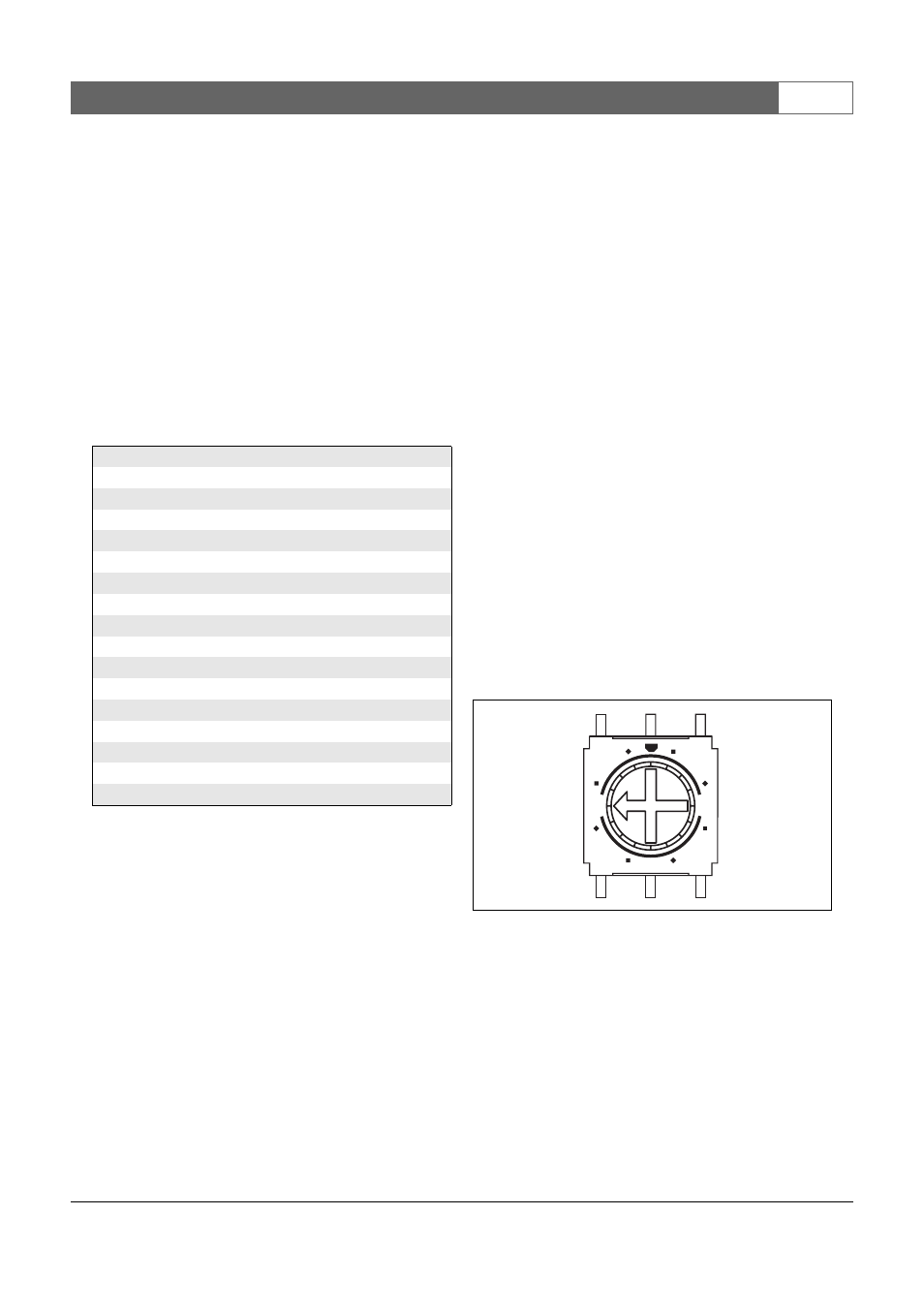

рисунок 19.7: Селектор ID (идентификатора)
2
E
6
A
8
C
4
