7 зачистка оптоволокна – Инструкция по эксплуатации Bosch Praesideo
Страница 295
Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 6 | Принадлежности для монтажа
ru | 297
11 Задвиньте один зачищенный медный провод в
область гнездового контакта и сожмите
опрессовочные клещи, чтобы обжать контакт гнезда
на медном проводе (см. рисунок 29.14).
12 Повторите шаги 10 и 11 для другого оголенного
медного кабеля. Результат установки кабельного
разъема показан на рисунок 29.15.
29.4.7 Зачистка оптоволокна
Делайте следующее:
13 Вставьте пластиковые оптоволокна в инструмент
для резки/зачистки POF (инструмент 6).
Оптоволокно, предназначенное для обрезки, должно
быть вставлено в маленькое направляющее
отверстие, тогда как другое оптоволокно должно
быть вставлено в большое направляющее отверстие
(см. рисунок 29.16). Обжимная втулка должна
упереться в ограничитель (см. рисунок 29.17).

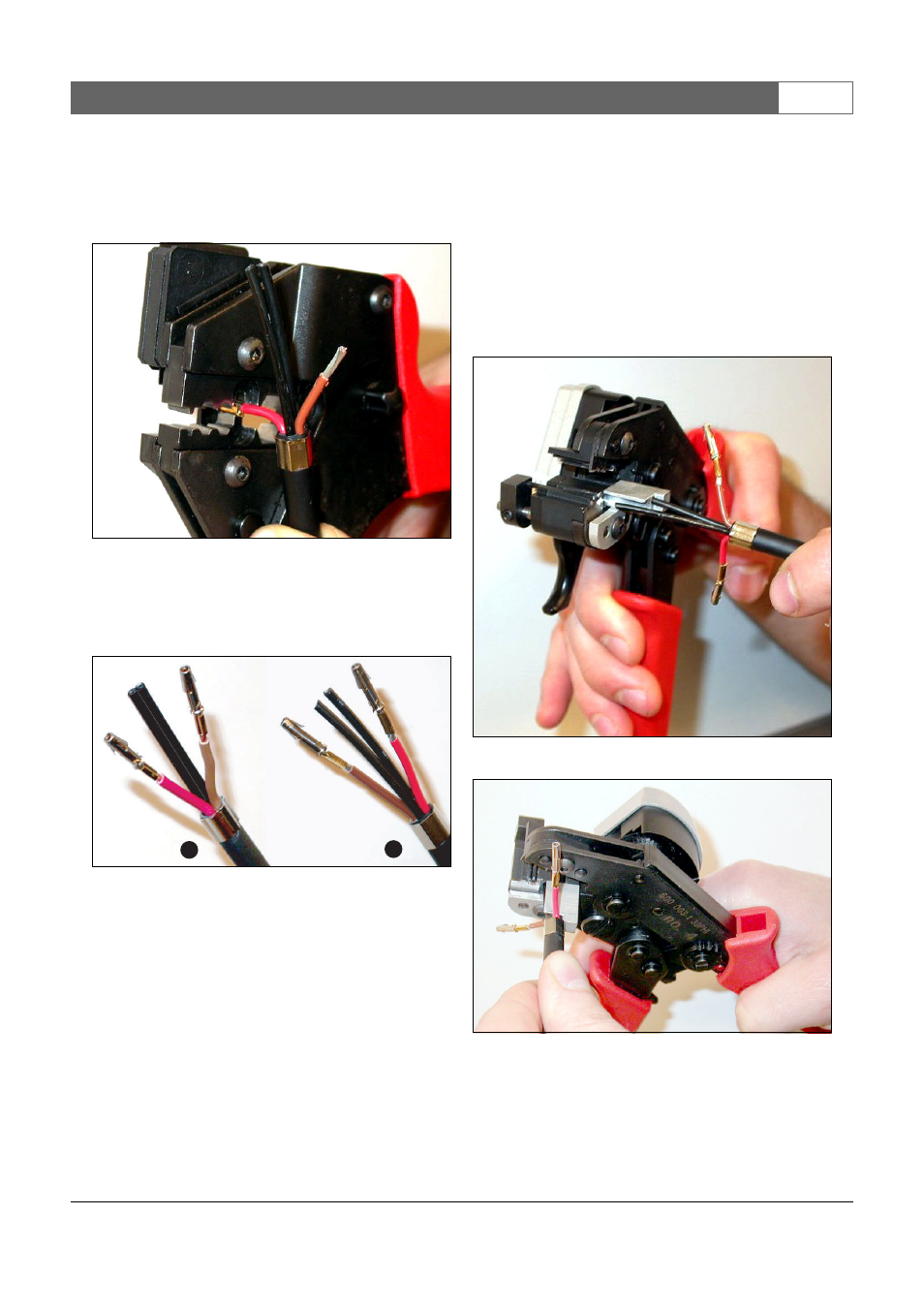

рисунок 29.14: Обжимка гнездового контакта (2)
рисунок 29.15: Установленные гнездовые
контакты
A
B
рисунок 29.16: Обрезка оптоволокна (1)
рисунок 29.17: Обрезка оптоволокна (2)
