6.3 Соединения
6.3.1 Введение
В этом разделе приводится обзор типичных подсоединений
системы, используемых аудиорасширителем.
•
Подсоединение сети (см. раздел 6.3.2).
• Подсоединение аудиовходов (см. раздел 6.3.4).
• Подсоединение аудиовыходов (см. раздел 6.3.4).
• Подсоединение управляющих входов (см. раздел 6.3.5).
• Подсоединение управляющих выходов (см. раздел 6.3.6).
6.3.2 Присоединение сети
Подсоедините аудиорасширитель к системе Praesideo, испо-
льзуя разъемы системной шины и сетевые кабели LBB4416.
Оба разъема взаимозаменяемы.
Это устройство получает питание от контроллера сети по
системной шине Praesideo.
6.3.3 Подсоединение аудиовходов
Аудиорасширитель сети имеет 4 аудиоконтроллера для
взаимосвязи между источниками аналогового звука. Каж-
дый аудиовход имеет два разъема в задней части
аудиорасширителя, один разъем XLR (для балансирован-
ных сигналов) и один разъем RCA (для небалансированных
сигналов). Аудиорасширитель смешивает стереосигналы,
подаваемые на разъемы RCA одного и того же аудиовхода в
один монофонический сигнал.
Аналоговым аудиосигналом может быть, как линейный
источник, так и микрофон. Обзор типов входа, поддер-
живаемых каждым входом, приведен в таблица 6.1.
На рисунок 6.3 приведена подробная информация о
разъемах аудиовходов.
6.3.4 Подсоединение аудиовыходов
Аудиорасширитель имеет 4 аудиовыхода для направления
трансляции аналоговых аудиосигналов в другое оборуд-
ование (например, деку для записи специального ауди-
осигнала). Каждый аудиовыход имеет два разъема в задней
части аудиорасширителя, один разъем XLR (для бала-
нсированных сигналов) и один разъем RCA (для небаланси-
рованных сигналов).
Примечание
Микрофоны для чрезвычайных ситуаций не
следует подключать через входы микрофонов.
Эти входы не обеспечивают контроля подклю-
чения микрофона.
таблица 6.1: Типы аудиовходов
Аудио-
вход Микрофон
(только XLR) Линия
1 Да Да
2 Да Да
3 Нет Да
4 Нет Да
Примечание
Аудиовходы могут работать с электретными и
с динамическими микрофонами, так как
аудиорасширитель может подавать фантом-
ное питание для электретных микрофонов.

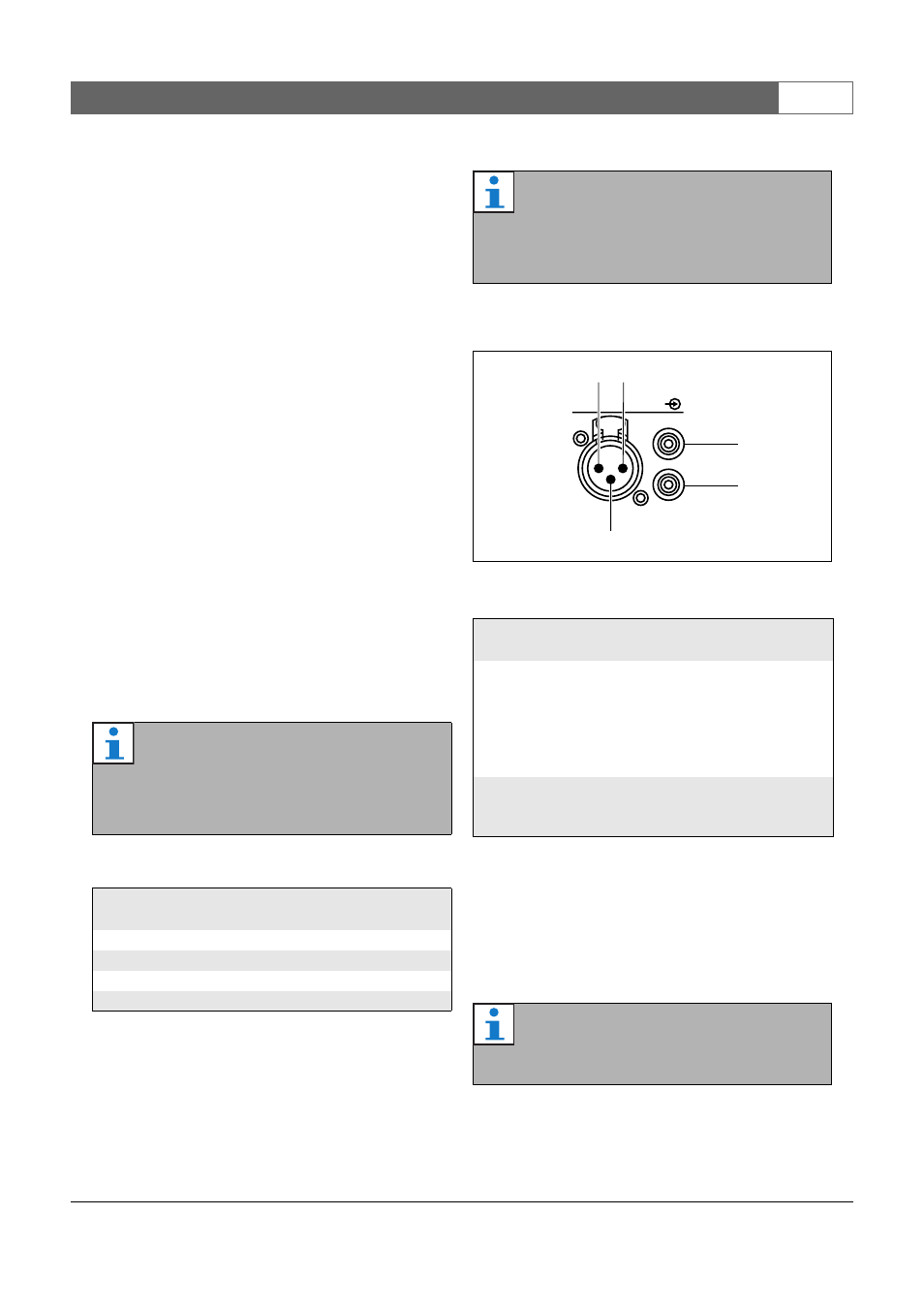

рисунок 6.3: Гнезда аудиовхода
таблица 6.2: Сведения о разъеме аудиовхода
Кон
такт Гнездо Опре-
деление Описание
1 XLR
(охва-
тывающ
ий) Внешний Экран/заземление
(фантом. питание -)
2 Под напр-
яжением Положительный
(фантом. питание +)
3 Возврат Отрицательный
(фантом. питание +)
4 RCA Правый Вход правого кана-
ла
5 Левый Вход левого канала
Примечание
На правый и левый разъемы RCA подается
одинаковый монофонический сигнал.
Audio In
2
3
1
5
4
