4 вход/выходы управляющего сигнала (x107) – Инструкция по эксплуатации Bosch Praesideo
Страница 254
Bosch Security Systems | 2011-02
2011-02 | Инструкции по установке и эксплуатации | 5 | Вызывные станции
ru | 256
• С помощью перемычки на X300 комплект может
быть адаптирован к типу микрофона.
• При соединении перемычкой контактов 1 и 2 на
X300 динамический микрофон может быть соединен
с X301, например, LBB9081 и LBB9082.
• Используя соединительный штифт 2 и штифт 3
перемычки X300, микрофон электретного
конденсатора может быть присоединен к X301. В
данном режиме, штифт 1 и штифт 3 X301 будут
иметь 12В фантомного электропитания.
21.2.4 Вход/выходы управляющего
сигнала (X107)
Комплект для дистанционной вызывной станции
обеспечивает внешний интерфейс для одного входа и
пяти выходов управляющих сигналов. Данный внешний
интерфейс состоит из 14-контактного разъема со
штыревыми контактами (нумерация контактов
приведена на печатной плате).

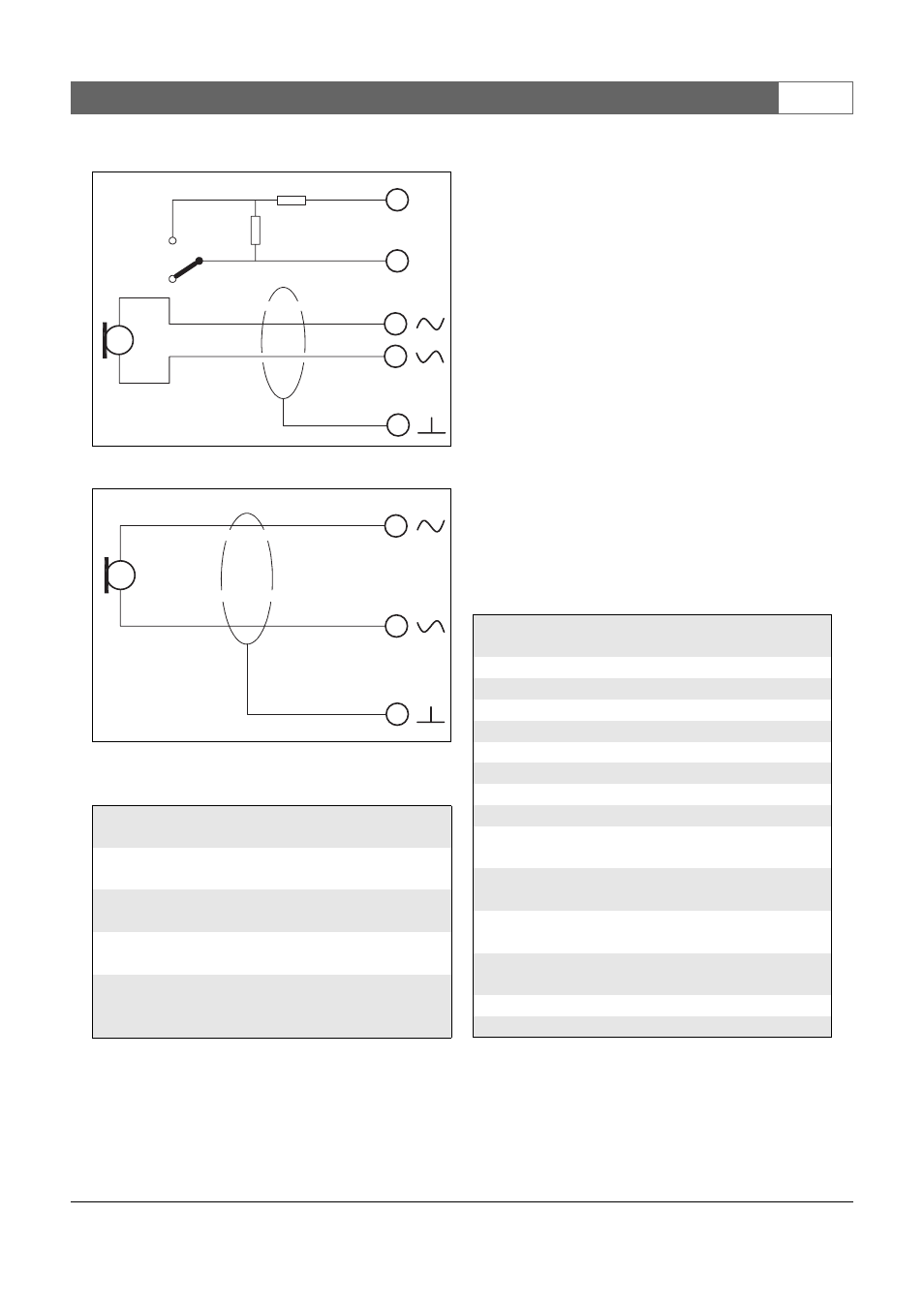

рисунок 21.6: Схема соединений LBB9081
рисунок 21.7: Схема соединений LBB9082
таблица 21.6: Технические данные X301
Входная чувствительность микрофона:
-50 дБВ
Диапазон входа управляющего сигнала:
от -7 до 8 дБ
Отношение сигнал-шум:
мин. 60 дБ при чувствительности по умолчанию
Динамический потенциал:
мин. 30 дБ при чувствительности по умолчанию
Ширина полосы пропускания:
от 340 до 14 000 Hz
(-3 дБ относительно уровня на частоте 1 кГц)
10kΩ
10kΩ
blue
black
red
white
black
(thick)
5
6
3
1
2
1
3
2
black
white
red
таблица 21.7: Подробные данные о разъеме
X107
Конт
акт
Сигнал
1
Входной контакт PTT
2
Заземление
3
Выход 1, out (индикатор питания)
4
Выход 1, in (индикатор питания)
5
Выход 2, out (индикатор ошибки)
6
Выход 2, in (индикатор ошибки)
7
Выход 3, out (индикатор вызова)
8
Выход 3, in (индикатор вызова)
9
Выход 4, out (индикатор приоритета
системы)
10
Выход 4, in (индикатор приоритета
системы)
11
Выход 5, out (индикатор аварийной
ситуации системы)
12
Выход 6, in (индикатор аварийной
ситуации системы)
13
Заземление
14
Заземление
