11.2 Органы управления,
разъемы и индикаторы
11.2.1Плата Supervision-master
Плата Supervision-master содержит следующие компоненты:
1
Разъем
— Предназначен для электрического
подсоединения платы Supervision-master к выходной
плате канала усилителя (см. раздел 11.3.1).
11.2.2Плата Supervision-slave
Плата Supervision-master содержит следующие компоненты:
1
Разъем
- Предназначен для подсоединения платы
Supervision-slave к линиям громкоговорителя.
Плата Supervision-slave предоставляет двойной разъем,
который позволяет плате supervision-slave устанавливаться
в любое место в линии громкоговорителя (см. рисунок
11.3). Обычно, плата supervision-slave устанавливается в
конце линии громкоговорителя.

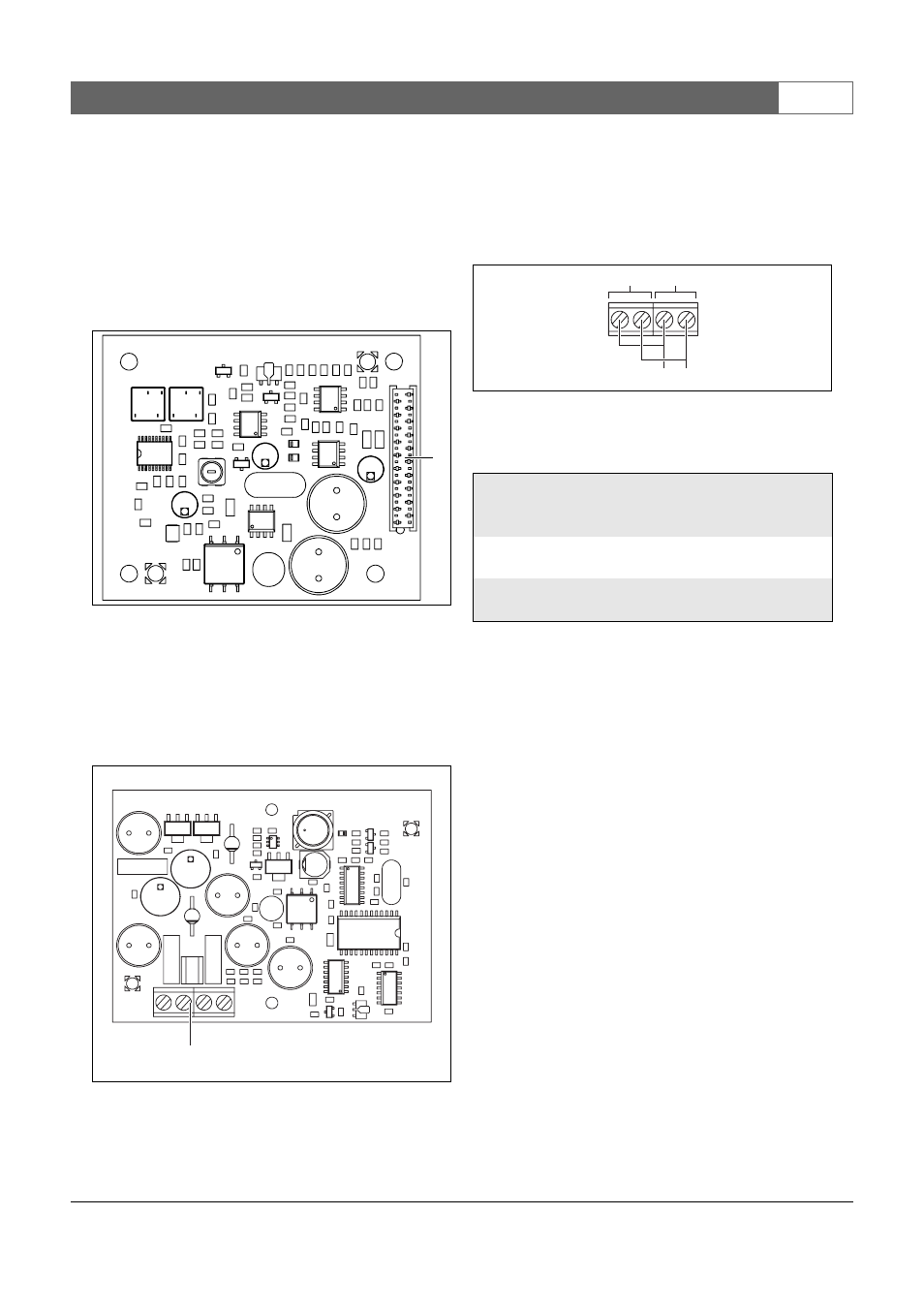

рисунок 11.1: Плата Supervision-master (вид со
стороны монтажа)
рисунок 11.2: Плата Supervision-slave (вид со
стороны монтажа)
1
+
-
+
-
+
-
1
+
-
+
-
+
1
рисунок 11.3: Разъем Supervision-slave
таблица 11.1: Подробная информация о
разъеме Supervision-slave
Разъем
Ко
нта
кт
Сигнал
X1
1
2
Линия громкоговорителя +
Линия громкоговорителя -
X3
1
2
Линия громкоговорителя +
Линия громкоговорителя -
X3
X1
1 2
