Praesideo 3.5 | Инструкции по установке и эксплуатации | 6 | Принадлежности для монтажа ru | 293
29.3 Компоненты разъема
Каждый разъем для оптической сети (LBB4417/00)
состоит из 10 компонентов (см. рисунок 29.3 и
рисунок 29.4).

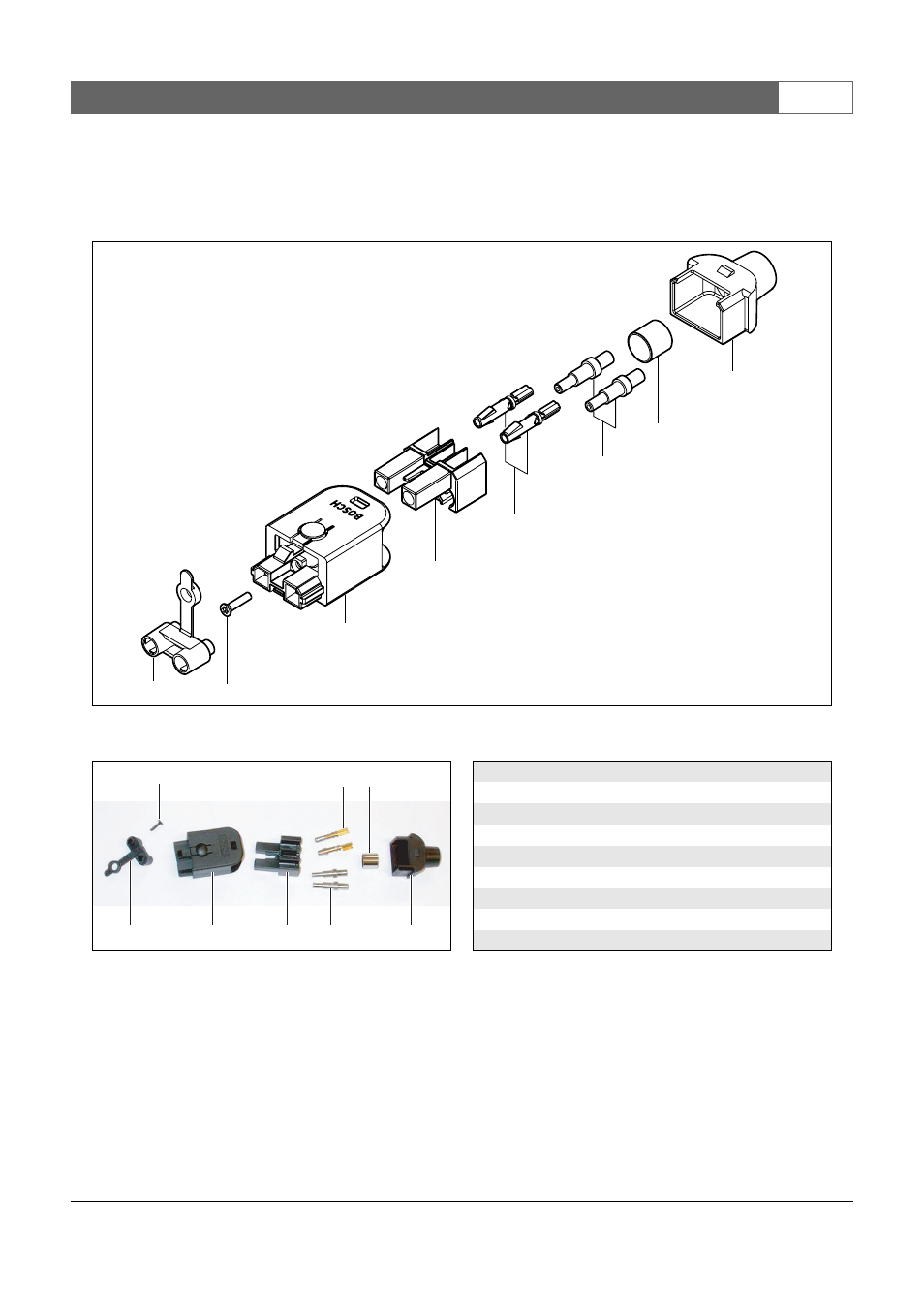

рисунок 29.3: Чертеж разборного разъема
1 2
3
4
5
7
8
6
рисунок 29.4: Компоненты разъема
2 7 5
1 3 4 6 8
таблица 29.2: Компоненты разъема
Нет
Описание
1 Пылезащитный колпачок
2 Винт с внутренней звездочкой (Torx)
3 Передняя часть корпуса
4 Монтажный блок
5 Контакты гнезда
6 Металлические наконечники
7 Обжимная втулка
8 Задняя часть корпуса
