Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 3 | Аппаратура управления
ru | 129
7
Интерфейс LBB4404/00
CobraNet
7.1
Введение
Интерфейс LBB4404/00 CobraNet Iиспользуется для созда-
ния взаимосвязи между CobraNet и Praesideo. Интерфейс
CobraNet может конвертировать до 4 аудиоканалов из
Praesideo в CobraNet и 4 аудиоканала из CobraNet в
Praesideo одновременно. Блок-схема интерфейса CobraNet
приведена на рисунок 7.1.
CobraNet - это комбинация программного обеспечения,
аппаратных средств и протокола сети, которая позволяет
распределять множество каналов в реальном времени, с
высоким качеством цифрового звука по сети Ethernet.
CobraNet поддерживается для переключенных вариантов
Ethernet. CobraNet использует стандартные пакеты Ethernet
и инфраструктуру сети (контроллеры, переключатели, кабе-
ли и т.д.), которые работают с соответствии со специфика-
цией IEEE 802.3u для Fast Ethernet. Ограничения
протяженности Fast Ethernet применимы к следующим уста-
новкам CobraNet: 100 метров на медный кабель категории 5,
2 километра на многомодовый волоконно-оптический кабе-
ль. Патентованный Fast Ethernet посредством одномодового
волоконно-оптического кабеля может достигать даже боль-
шую протяженность.
CobraNet может принимать до 64 каналов 48 кГц, 20-раз-
рядного аудиосигнала через одинарный 100 Mб канал пере-
дачи в каждом направлении. Эти каналы сгруппированы в
пакеты.
СМ. www.cobranet.info для информации по CobraNet, вклю-
чая конструкцию сети, установку сети, избыточность сети и
поиск и устранение неисправностей.
Примечание
CobraNet
TM
зарегистрированная торговая
марка Peak Audio, подразделения Cirrus Logic,
Inc.

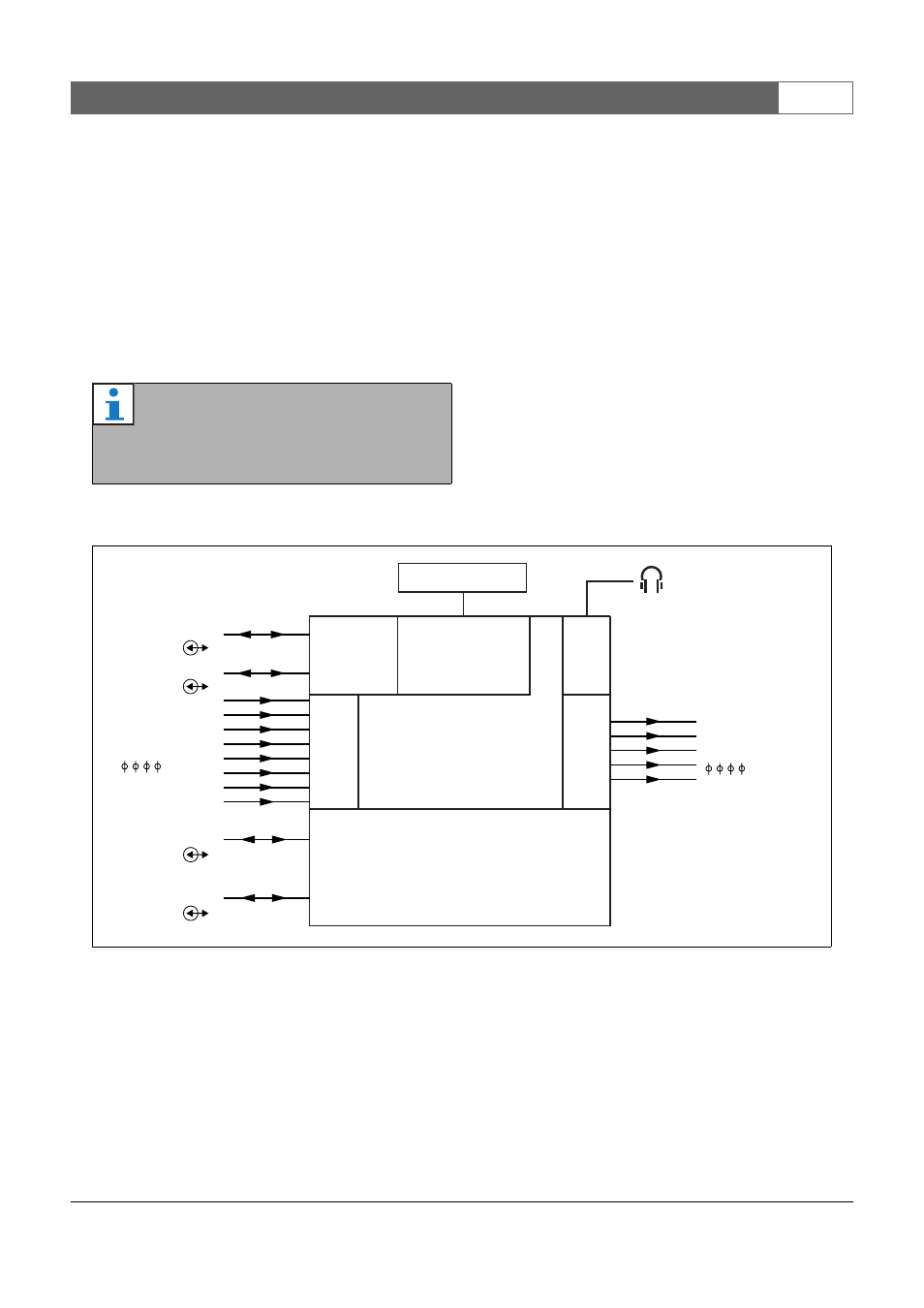

рисунок 7.1: Блок-схема интерфейса CobraNet
CobraNet
Interface
Sample rate
conversion
D/A
Network
processor
+
DSP
CAT5
CAT5
Control inputs
POF
POF
Control outputs
Network
redundancy
switching
I
O
Display + Control
