Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 6 | Принадлежности для монтажа
ru | 288
27
LBB4416/xx Сетевые
кабели
27.1 Введение
Сетевые кабели LBB4416/xx имеют два пластиковых
оптоволокна для коммуникации данных и две медных
жилы кабеля для электропитания. Все кабели (кроме
LBB4416/00) получают питание от установленных
сетевых разъемов.
Для соединения удлинительных кабелей друг с другом
могут быть использованы кабельные соединители
(LBB4419/00).
27.2 Разъемы
За исключением LBB4416/00, на концах всех кабелей
подсоединены вилки разъемов. Для получения
информации о соединении см. рисунок 27.3.

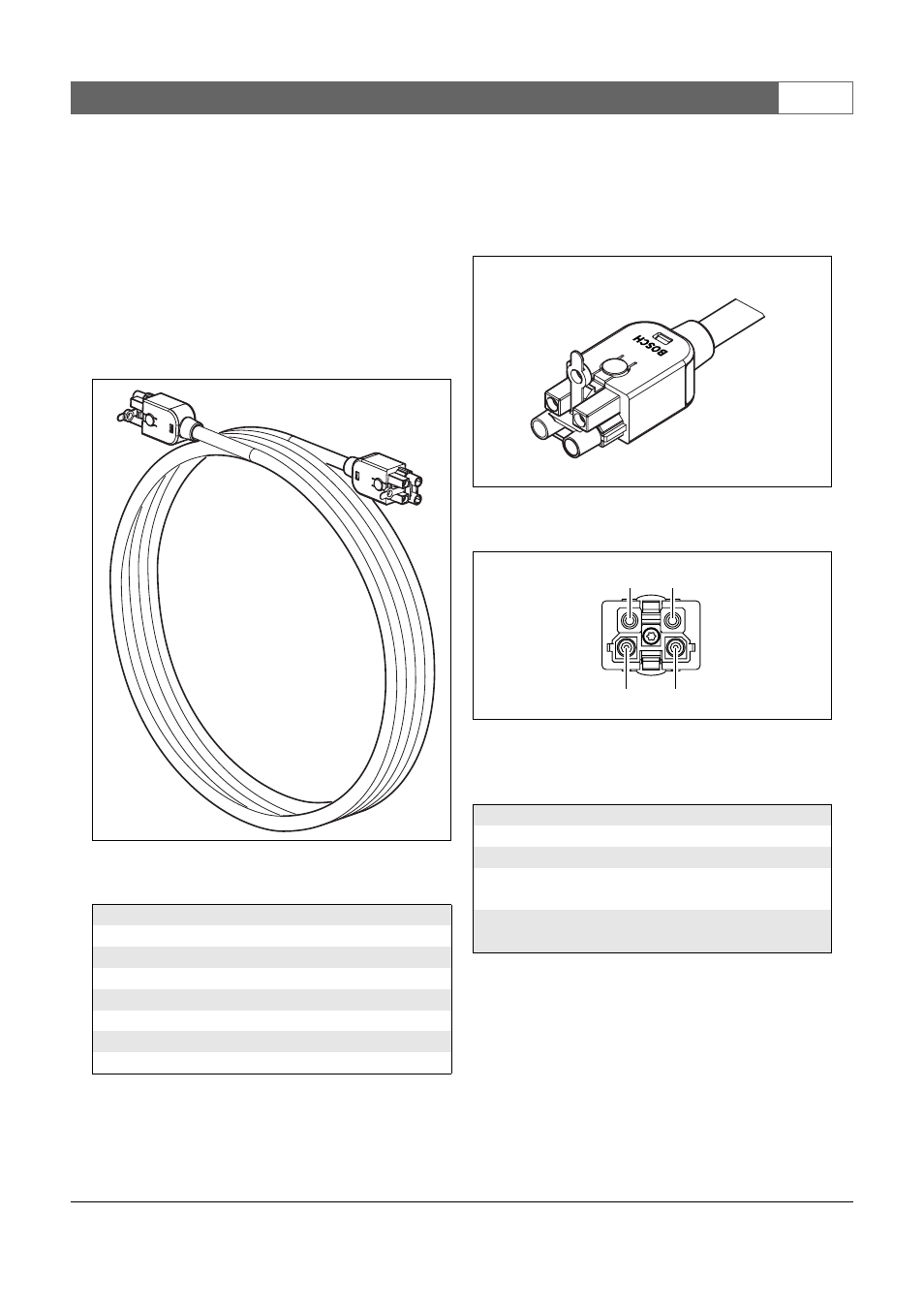

рисунок 27.1: Сетевой кабель
таблица 5.1: Сетевые кабели
Модель
Длина кабеля
LBB4416/00
100 m
LBB4416/01
0,5 m
LBB4416/02
2 m
LBB4416/05
5 m
LBB4416/10
10 m
LBB4416/20
20 m
LBB4416/50
50 m
BO
S
CH
BO
S
C
H
рисунок 27.2: Разъем (с пылезащитным
колпачком)
рисунок 27.3: Подробная информация о разъеме
таблица 27.1: Подробная информация о
разъеме
Контакт
Сигнал
Провод
E1
+48 В =
Медь
E2
Заземление
Медь
O1
Данные
Оптическое
волокно
O2
Данные
Оптическое
волокно
E1
O1
O2
E2
