Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 6 | Принадлежности для монтажа ru | 300
25 Осуществите обжим металлических наконечников
обшивки при помощи обжимного инструмента
(инструмент 3, см. рисунок 29.25). Результат этого
этапа монтажа кабельного разъема показан на
рисунок 29.26.
29.4.9 Сборка разъема
Перед началом сборки разъема, установите медные
провода и пластиковые оптоволокна для установки.
Медные провода будут установлены в верхней части
разъема, а оптоволокна – в нижней части разъема (см.
рисунок 29.27).
Также следуйте монтажной схеме (см. рисунок 29.28).
Практические применения данной схемы см.
на рисунок 29.29 и рисунок 29.30.

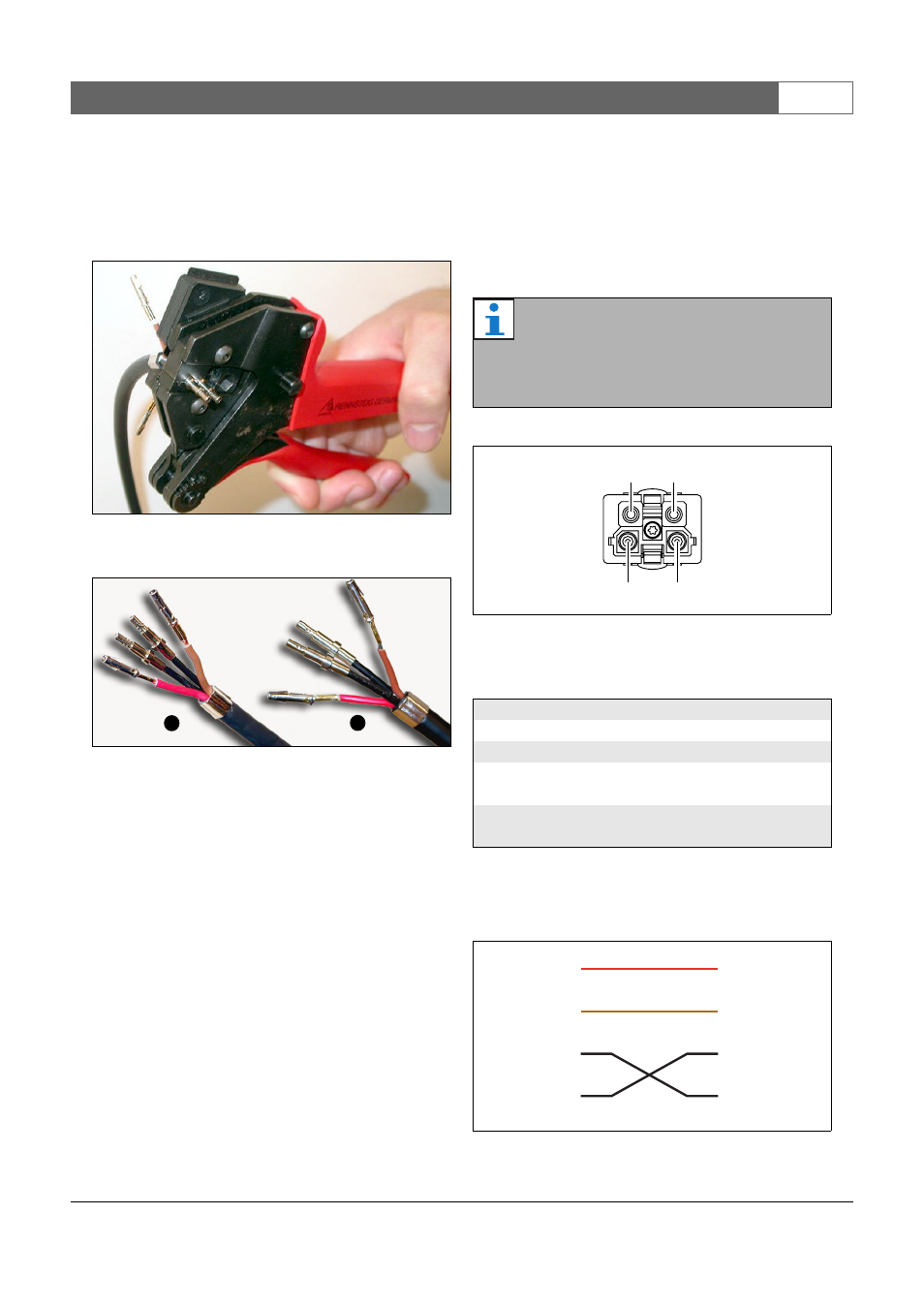

рисунок 29.25: Обжимка металлических
наконечников (3)
рисунок 29.26: Металлические наконечники на
оптоволокнах
A B
Примечание
При замене разъема всегда сначала
проверяйте подсоединение в разъеме на
другом конце кабеля.
рисунок 29.27: Вид разъема спереди
таблица 29.3: Подробные данные оптического
сетевого разъема
Контакт
Сигнал Провод
E1 +48 В = Медь
E2 Заземление Медь
O1 Данные Оптическое
волокно
O2 Данные Оптическое
волокно
рисунок 29.28: Монтажная схема
E1
O1 O2
E2
E1
RED
E1
BROWN
E2
O1
BLACK (2x)
O2
E2
O1
O2
