2011-02 | Инструкции по установке и эксплуатации | 5 | Вызывные станции ru | 232
18.2.3 Микрофон (X70)
Внешний интерфейс для микрофонов состоит из
6-контактного разъема со штыревыми контактами
(нумерация контактов приведена на печатной плате).
Следующие микрофоны были разработаны для
использования в комбинации с комплектом инструментов:
•
LBB9081 Ручной динамический микрофон (включая
резисторы для контроля переключения).
• LBB9082 Динамический микрофон с гибким штативом.
таблица 18.5: Подробная информация о
разъеме X70
Конт
акт
Сигнал
1 Микрофон -
2 Заземление
3 Микрофон +
4 --- не подсоединен ---
5 Входной контакт PTT
6 Заземление

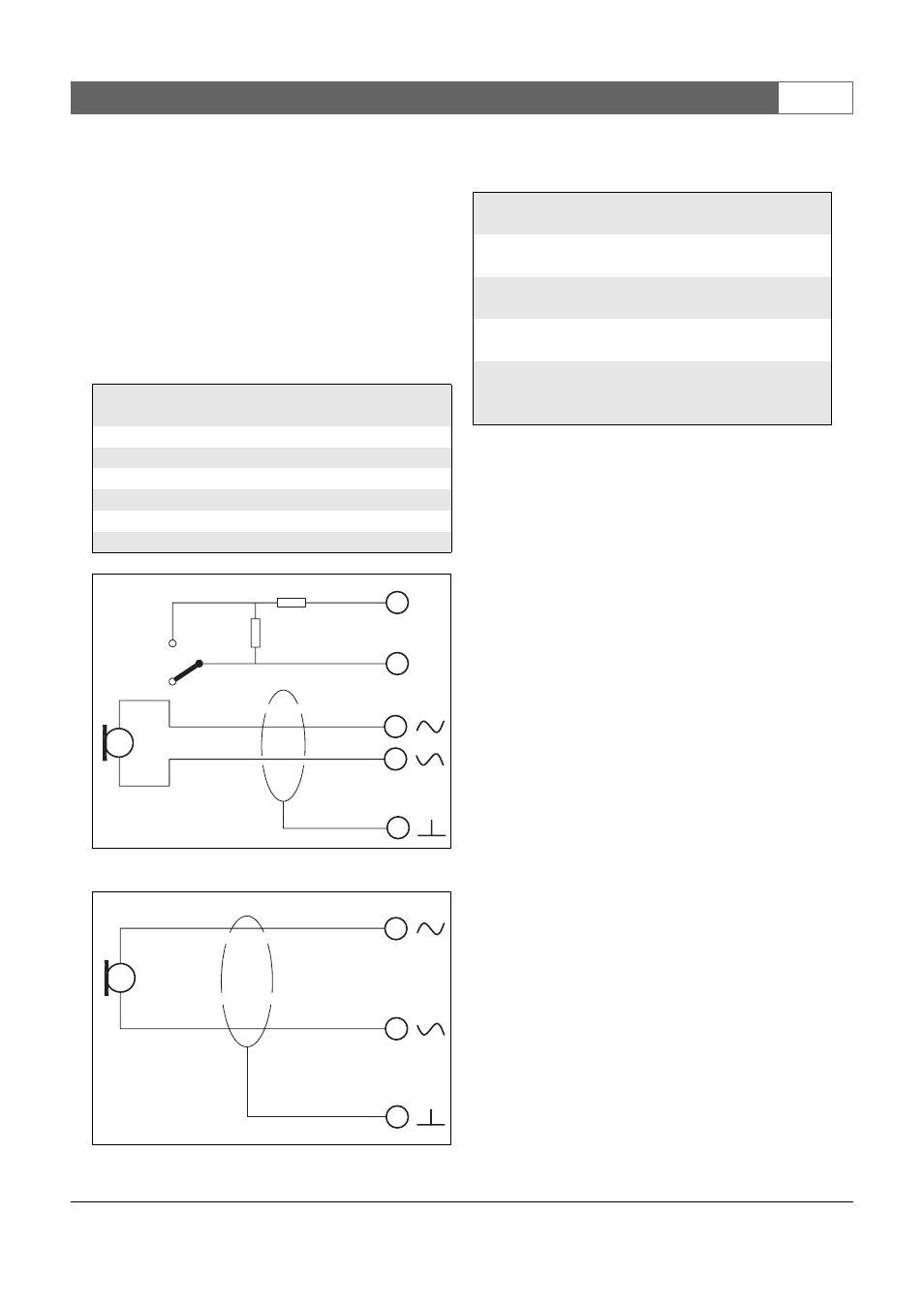

рисунок 18.6: Схема соединений LBB9081
рисунок 18.7: Схема соединений LBB9082
10kΩ
10kΩ
blue
black
red
white
black
(thick)
5
6
3
1
2
1
3
2
black
white
red
таблица 18.6: Технические данные X70
Входная чувствительность микрофона
-50 дБВ
Диапазон входа управляющего сигнала:
от -7 до 8 дБ
Отношение сигнал-шум
мин. 60 дБ при чувствительности по умолчанию
Динамический потенциал:
мин. 30 дБ при чувствительности по умолчанию
Ширина полосы пропускания:
от 340 до 14 000 Hz
(-3 дБ относительно уровня на частоте 1 кГц)
