Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители
ru | 182
Громкоговоритель может быть подсоединен тремя
различными способами в зависимости от уровня контроля и
необходимого резервирования.
Если линии громкоговорителя А и В находятся в одной
зоне, присоедините линии громкоговорителя, как показано
на рисунок 10.8.
Данный метод имеет полный контроль и избыточность.
Реле А и В являются нормально замкнутыми, а
контрольные платы (см. разделы 12.2.2 и 12.2.3,
обозначение EOL) присоединены к группам А и В.
•
Если происходит перегрузка усилителя,
многоканальный интерфейс канала будет управлять реле
А и B, чтобы изолировать перегрузку и обеспечить
работу другой группы.
•
Если контрольными платами определяется
неисправность линии в одной из групп, то группа, на
которую производится воздействие, будет выключена.
Будет генерироваться событие неисправности группы А
и группы В.
Если линии громкоговорителя А и В находятся в разных
зонах, присоедините линии громкоговорителя, как показано
на рисунок 10.9.
Данный метод не имеет избыточности. Оба реле А и В
нормально замкнуты.
•
Если контрольными платами определяется
неисправность линии в одной из групп, то группа
остается подключенной.
•
Только при определении перегрузки группа, на которую
оказывается влияние, выключается. Генерируется
событие неисправности.
Если линии громкоговорителя А и В должны формировать
контур класса А, присоедините линии громкоговорителя,
как показано на рисунок 10.10.
Оба выхода А и В используют одну и ту же группу
громкоговорителей. Реле А является нормально замкнутым,
а реле В - нормально разомкнутым.
•
Если происходит повреждение линии, обнаруженное
платой контроля (EOL), реле B замыкается, и
генерируется событие неисправности, чтобы показать
переключение.
•
Если кабель сломан, то выход А подает питание на все
громкоговорители до поломки, а выход В предоставляет
питание на все громкоговорители стороны поломки.
•
Если причиной неисправности линии являются короткое
замыкание или перегрузка, то усилитель генерирует
событие неисправности.

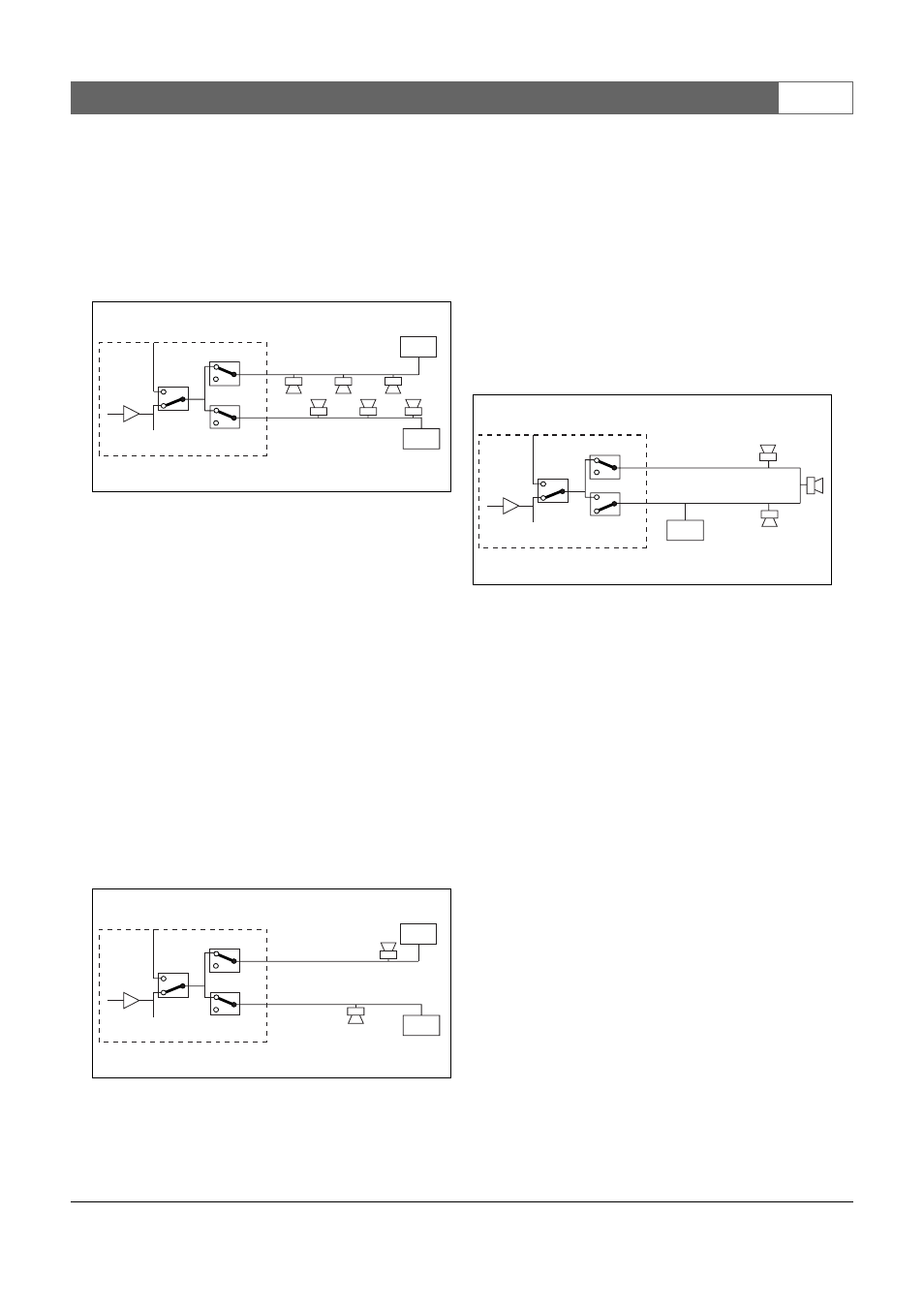

рисунок 10.8: Выходы А и B находятся в одной и
той же зоне
рисунок 10.9: Выходы А и B в отдельных зонах
Pilot
Spare In
A
B
EOL
EOL
Pilot
Spare In
A
B
EOL
EOL
рисунок 10.10: Шлейф класса А от выхода А к
выходу B
A
B
EOL
Pilot
Spare In
