Praesideo 3.5 | Инструкции по установке и эксплуатации | 12 | Приложения ru | 505
B Разъем Kycon KPP-4P
B.1 Введение
В этом приложении приведены инструкции по сборке и
схема соединений для разъема Kycon KPP-4P, который
используется для подсоединения сетевого разветвителя
PRS-NSP , PRS-FIN(S), волоконно-оптического
интерфейса PRS-FINNA, станции дистанционного
управления PRS-CSR и интерфейса вызывной станции
PRS-CSI к источникам питания.
B.2 Сборка
Разъем состоит из следующих деталей (см. ??????? B.1):
A Кабель, предоставляемый заказчиком
B Фиксатор кабеля
C Пластмассовый корпус
D Металлическая пружина
E Пластмассовая направляющая
F Верхняя металлическая крышка
G Основание с контактами
H Нижняя металлическая втулка
I Пластмассовая соединительная втулка
Чтобы собрать разъем Kycon KPP-4P действуйте
следующим образом:
1 Прикрепите фиксатор кабеля (B) к пластмассовому
корпусу (C).
2 Протяните кабель (A) через фиксатор кабеля (B) и
пластмассовый корпус (C) в сборе, металлическую
пружину (D) и пластмассовое направляющее
кольцо (E).
3 Припаяйте провода кабеля к лункам для пайки на
основании с контактами (G).
4 Правильно совместите основание с контактами (G) с
нижней металлической втулкой (H). Пазы по бокам
основания с контактами (G) должны совместиться с
вырезами с пазами на нижней металлической втулке
(H), и 3 полукруглых паза по периметру основания с
контактами (G) должны совместиться с 3
металлическими выступами внутри нижней
металлической втулки (H).
5 Сдвигайте основание с контактами (G) вперед в
нижнюю металлическую втулку (H) до тех пор, пока
оно не защелкнется по месту.
6 Вручную вдавите 3 металлических выступа на
нижней металлической втулке (H) в пазы в
основании с контактами (G).
7 Обожмите U-образную секцию нижней
металлической втулки (H) на кабеле (A).
8 Установите пластмассовое направляющее кольцо (E)
в нижнюю металлическую втулку (H), вставляя
пластмассовые штифты в соответствующие пазы по
сторонам втулки.
9 Присоедините верхнюю металлическую крышку (F)
к нижней металлической втулке (Н). Все петли
должны быть отрегулированы, а крышка надежно
установлена.
10 Протолкните металлическую пружину (D) на
верхнюю металлическую крышку (F) нижнюю
металлическую втулку (Н) в сборе. Это позволит
удержать сборку вместе.
11 Протолкните фиксатор кабеля (В)/пластмассовый
корпус в сборе на верхнюю металлическую крышку
(F)/нижнюю металлическую втулку (Н) в сборе. Обе
сборки должны быть правильно отрегулированы, как
показано на рисунке. Обязательно проверьте, чтобы
металлическая пружина (D) оставалась на своем
месте и не сдвигалась под пластмассовый корпус (С)
или пластмассовое направляющее кольцо (Е) и не
перекручивалось во время сборки. Для совместной
блокировки сборок может понадобиться
значительное усилие.
12 Убедитесь, что соединенные между собой фиксатор
кабеля (B) и пластмассовый корпус (C) надежно
зафиксированы по месту на узле из верхней
металлической крышки (F) и нижней металлической
втулки (H). Эти два узла в сборе не должны
отрываться друг от друга.
13 Тщательно отрегулируйте новую сборку при помощи
пластиковой втулки (I), как показано на рисунке.
Протолкните сборку в пластиковую втулку (I), пока
она тщательно не будет блокирована на своем месте.
Сборка заглушки завершена.

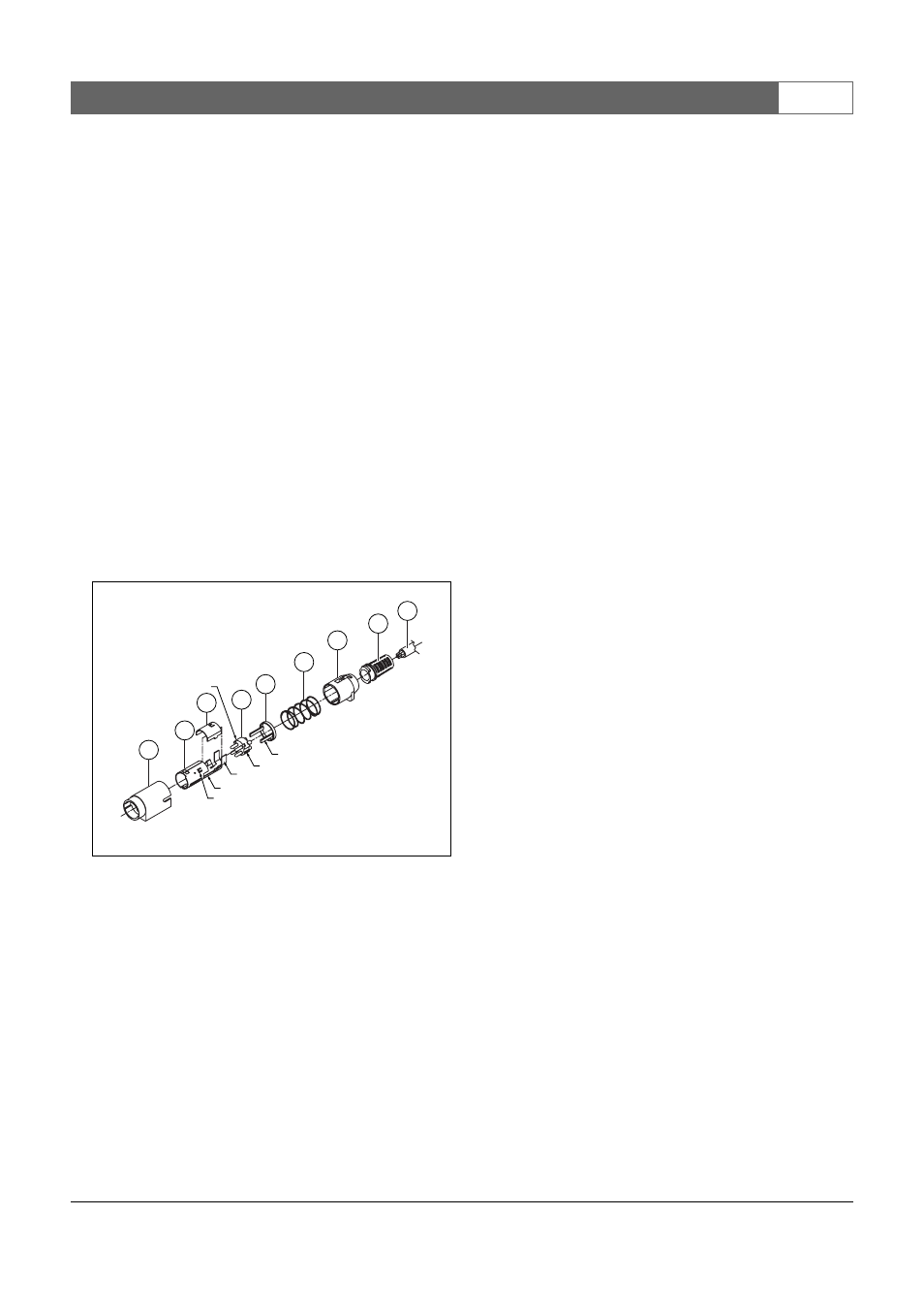

рисунок B.1: Сборочный чертеж
A
B
C
D
E
G F
semi-circular notch
arm
H
I
slot
slotted cut-out
metal tabs
'U' section
